HVPT

HVPT

HVPTは高電圧ケーブルに丸端子を結線し、強固なハウジングとシールド処理で保護した防水シールドケーブルグランドです。
定格電圧1000V DC、360°EMIシールド、IP67、IP6K9Kの防水性などの特長を有しており、適用電線サイズ25mm²~70mm²に対応しています。

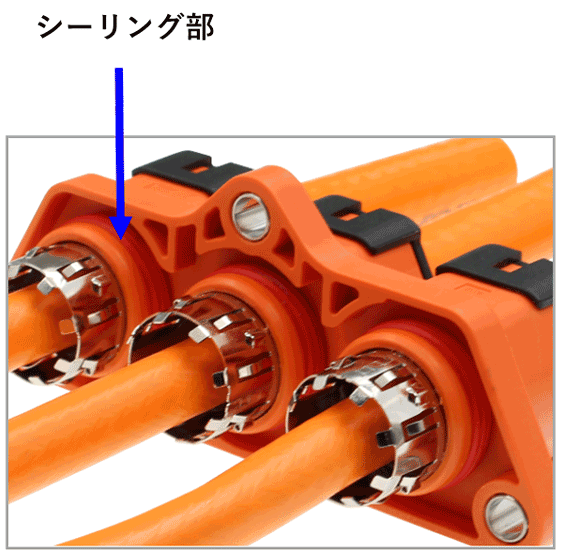

定格電圧1000V DC、360°EMIシールド、IP67、IP6K9Kの防水性などの特長を有しており、適用電線サイズ25mm²~70mm²に対応しています。筐体表面以外で気密性を確保したい方はこちら(HVPT B)

HVPTの優位性(コネクタHVSLとの比較)はこちら

特長

  • 定格電圧 1000VDC
  • 樹脂製ハウジング、ケーブルグランドを採用
  • 耐環境性を備えた高電圧対応グランド
  • 軽量で省施工を実現した最適設計

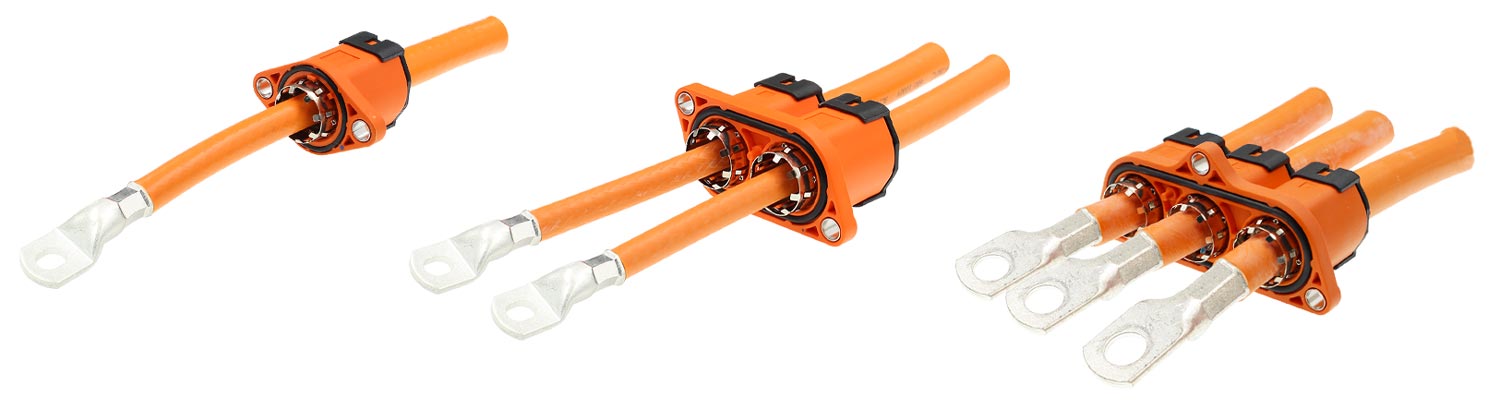

  • 芯数:1~3芯
  • 保護等級:IP67、IP6K9K(嵌合時)
  • 複数キーコード(誤嵌合防止)
  • 360°EMIシールド
  • 適用電線サイズ:
    25㎜²(11.9±0.4mm)
    35㎜²(14.2±0.4mm)
    50㎜²(16.5±0.4mm)
    70㎜²(19.0±0.4mm)
  • 難燃性:UL94V-0
  • 結線:圧着
  • 使用温度:-40°C~+125°C

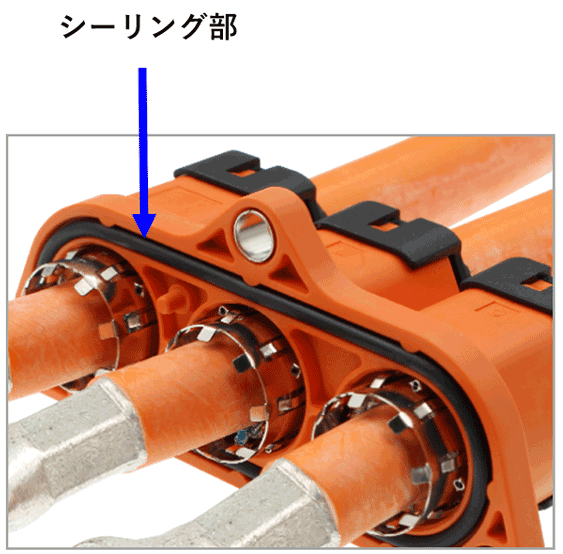

シーリング構造について

適合規格

  • LV-215
  • RoHS
