直付け高電圧ハーネスで、駆動系部品を最短接続

EVの普及に向けて小型軽量・高効率・低コストのニーズが高まる中、電装部品間を最短で接続する「短線化」の取り組みが進められています。

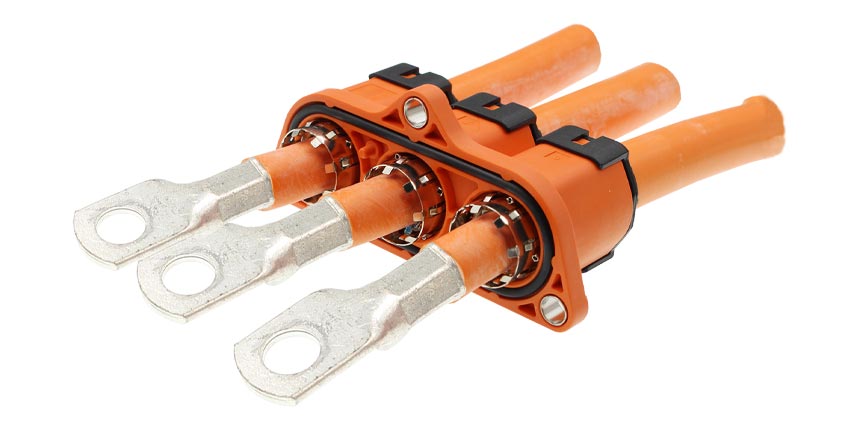

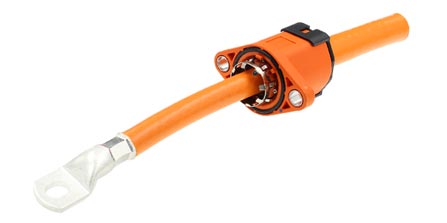

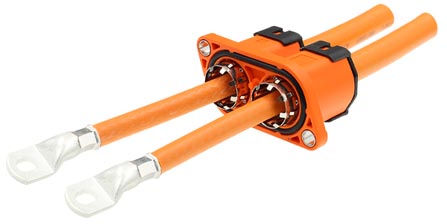

アンフェノールは、高電圧ケーブルに丸端子を結線し、強固なハウジングとシールド処理で保護した直付けタイプのHVPTをアセンブリ加工して、提供します。HVPTは、360°のEMIシールド性能、1000V DCの高電圧対応、IP67、IP6K9Kの防水性など、大電流接続用途に必要な機能性を満たしており、安価な価格帯も強みとしています。

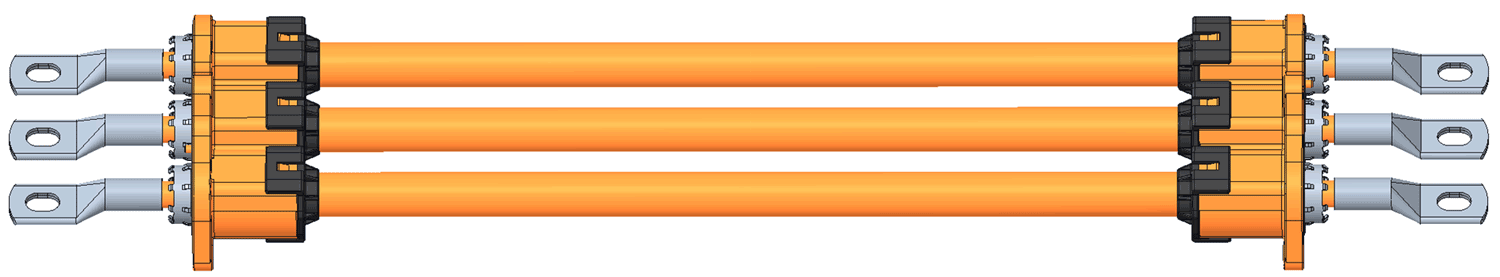

着脱の頻度が多くない場合、従来、コネクタ接続が検討されていた用途に対し、HVPTがコストメリットのみならず、その構造的な特長により機能的な優位性を発揮できます。インバータとモータ間などの駆動系部品をHVPTハーネスで接続することで、軽量化、省スペース化のみならず、配線の柔軟性も高めます。

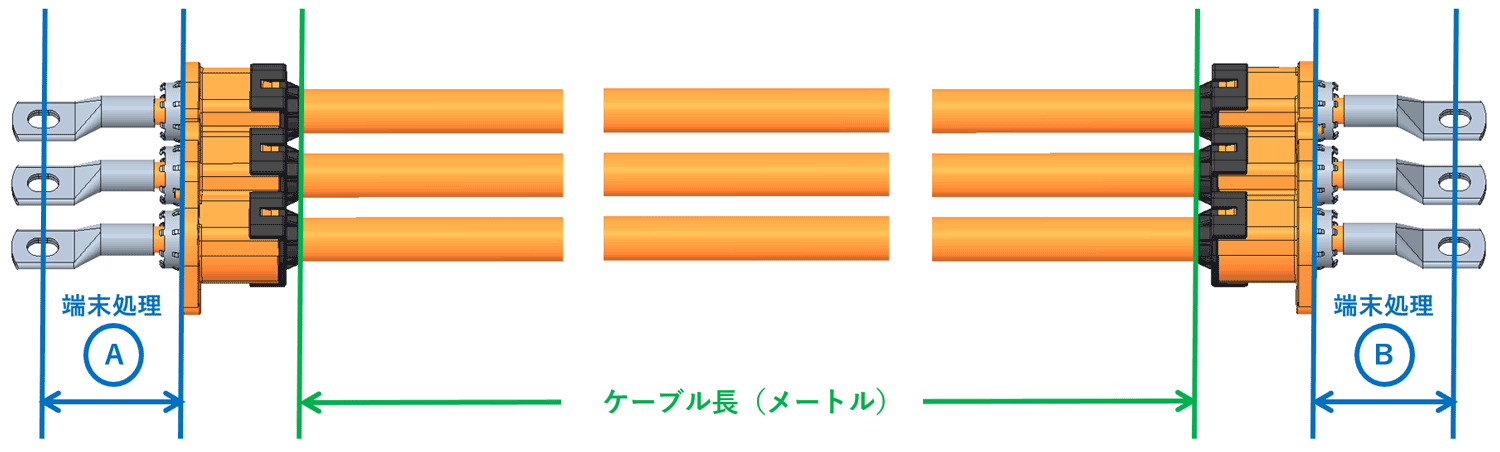

HVPTハーネスの注文方法

弊社は、お客様に最善の形でインターコネクト製品を提供するべく、グローバルの製造拠点のみならず、国内工場でもケーブル加工、 検査体制を整えております（詳細はこちら）。お客様の仕様をお伺いし、電気自動車などに必要な高電圧ケーブル、シールド処理などを選定の上、最適なHVPTハーネスを提供します。（HVPT B、HVPT Mハーネスも承ります。）

以下項目をご指定の上、弊社営業までご相談ください。
お客様のご要望に応じて、特殊仕様にも対応いたします。

HVPTの基本仕様

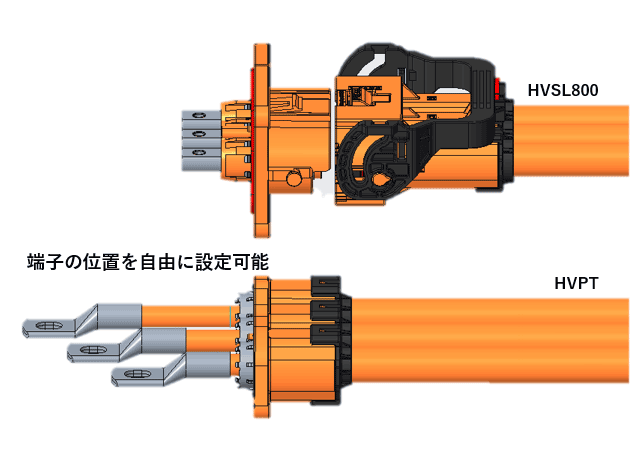

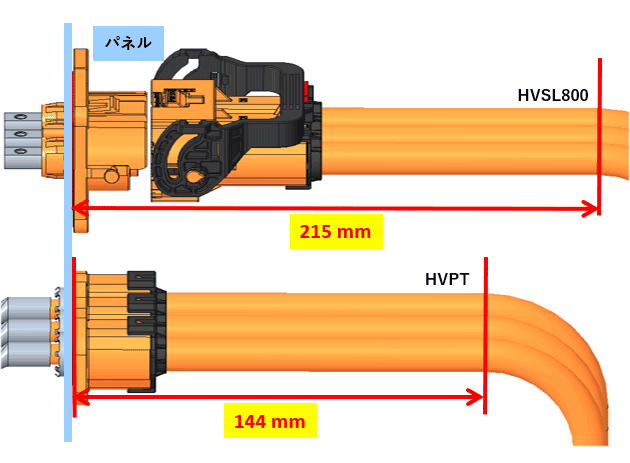

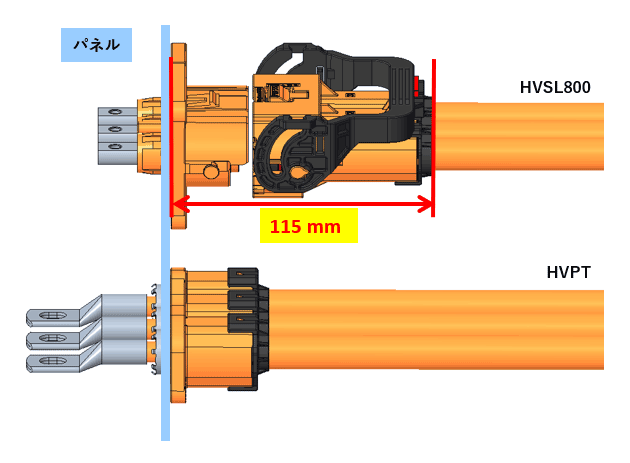

HVSL800（3芯）とHVPT（3芯）の構造比較
