HVSL282
- カタログ
- 圧着

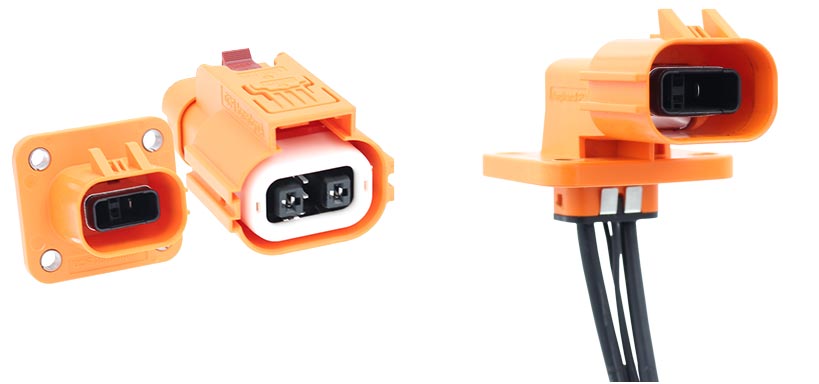

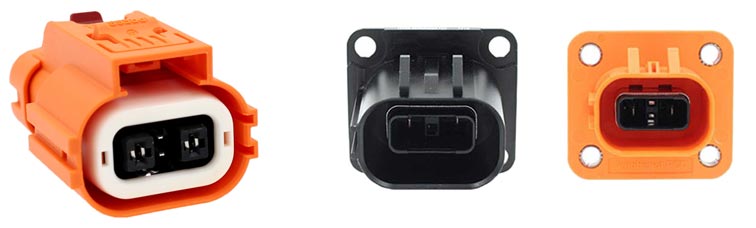

HVSL282 シリーズは、OBC(On-Board Charger)、PTC Heater、Air Compressorなど、EV/HEV充電・補機類用に最適化された、2芯の樹脂製高電圧EVコネクタです。形状はストレートタイプと90°アングルタイプを取り揃え、定格電圧1000V DC、定格電流は最大32A、適用電線サイズ2.5mm²～4mm²に対応しています。
特長
- 保護等級：IP67、IP6K9K（嵌合時）
- タッチプルーフ：IP2XB
- HVIL（インターロック）機構付きあり
- 360°EMI シールド
- キーコード（誤嵌合防止用）：A/B/C/D/E/F
- 2 重ロック構造（CPA）
- 参照規格：USCAR-37（USCAR-2）
仕様
- 嵌合離脱力：< 100N
- 使用温度範囲：− 40℃～＋125℃
- 定格電圧：1000V DC Max.
- 嵌合耐久性：50 回
- 定格電流：23A 2.5 mm² ～ 3 mm²
32A 4 mm² - 絶縁抵抗：>200 MΩ
- 耐電圧：3000V AC
