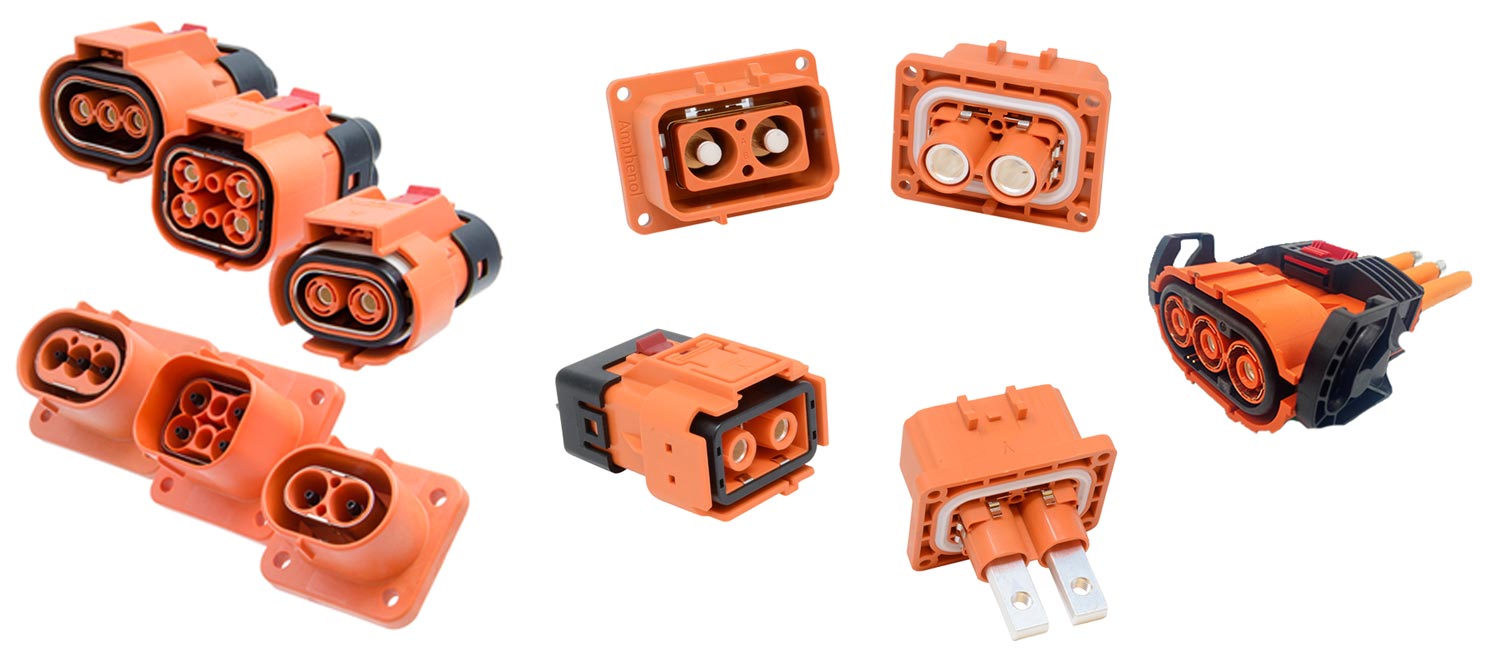

ePower-Lite

ePower-Lite

ePower-Lite シリーズは、ハイブリッド電気自動車向けに設計された樹脂製の電源コネクタです。2芯、3芯、4芯のラインアップを取り揃え、堅牢な樹脂製のシェルは、125℃までの耐熱、絶縁保護仕様です。RADSOK®コンタクトを採用することで、高電流、低Tライズ、低電圧降下、および低接触抵抗を実現しています。

コンパクトな軽量設計、および樹脂製のシェル構造を特長とするePower-Lite シリーズは、軽量かつ省スペースで設置可能で、現場での取り付け、修理が可能です。また、嵌合しているコネクタが意図せず外れるのを防ぐロック機構(CPA)を有しています。

ePower-Lite（中電流タイプ）

  • 定格電圧：860 V AC Max./1000 V DC Max.
  • 定格電流：25A（2.5mm²）
    35A（4mm²）
    50A（6mm²）
    70A（10mm²）
  • 芯数：2芯、3芯、4芯
  • 嵌合回数：100回 Min.
  • 防水性：IP67&IP69K（嵌合時）
  • 複数のキーオプション（誤嵌合防止）
  • タッチプルーフ：IEC 60529準拠
  • 難燃性：UL94 V-0
  • EMI対応（オプション）
  • HVIL (インターロック) 機構を内蔵（オプション）
  • 適用電線サイズ：2.5～10㎜²
  • 使用温度範囲：-40°C～＋125°C

ご注文について

以下、品番例です。カスタム仕様も柔軟に承っておりますので、お気軽に弊社営業にご相談ください。

芯数 品番 詳細
2芯 ELP2A02 ePower-Lite、プラグ、Aキー、35A（適用電線サイズ4mm²）
2芯 ELR2A02 ePower-Lite、レセプタクル、Aキー、35A（適用電線サイズ4mm²）
3芯 ELP3Z03 ePower-Lite、プラグ、Zキー、50A（適用電線サイズ6mm²）
3芯 ELR3Z03 ePower-Lite、レセプタクル、Zキー、50A（適用電線サイズ6mm²）
4芯 ELP4A04 ePower-Lite、プラグ、Aキー、70A（適用電線サイズ10mm²）
4芯 ELR4A04 ePower-Lite、レセプタクル、Aキー、70A（適用電線サイズ10mm²）

ePower-Lite（大電流タイプ）

  • 定格電圧：600 V AC Max./800 V DC Max.
  • 定格電流：100A Max.（16mm²）
    120A Max.（25mm²）
  • 芯数：2芯
  • 嵌合回数：100回 Min.
  • 防水性：IP67（嵌合時）
  • 塩水噴霧：96時間
  • 複数のキーオプション（誤嵌合防止）
  • タッチプルーフ：IEC 60529準拠
  • EMI対応（オプション）
  • HVIL (インターロック) 機構を内蔵（オプション）
  • 適用電線サイズ：16、25㎜²
  • 使用温度範囲：-40°C～＋125°C

ご注文について

以下、品番例です。カスタム仕様も柔軟に承っておりますので、お気軽に弊社営業にご相談ください。

芯数 品番 詳細
2芯 ELPA2A16 ePower-Lite、プラグ、Aキー、100A Max.、適用電線サイズ16mm²
2芯 ELRA2A16 ePower-Lite、レセプタクル、Aキー、100A Max.、適用電線サイズ16mm²
2芯 ELPA2Y25 ePower-Lite、プラグ、Yキー、120A Max.、適用電線サイズ25mm²
2芯 ELRA2Y25 ePower-Lite、レセプタクル、Yキー、120A Max.、適用電線サイズ25mm²

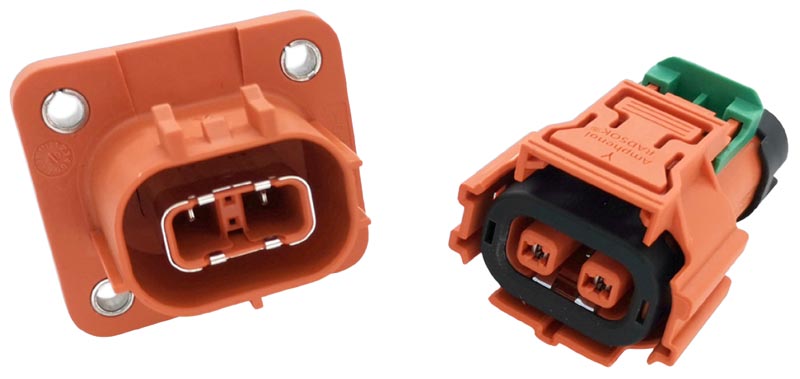

ePower-Lite Mini

ePower-Lite Mini

  • 定格電圧：600 V AC Max.
  • 定格電流：20A（2.5mm²）
    30A（4mm²）
  • 芯数：2芯
  • 嵌合回数：100回 Min.
  • 防水性：IP67（嵌合時）
  • 複数のキーオプション（誤嵌合防止）
  • タッチプルーフ：IEC 60529準拠
  • 難燃性：UL94 V-0
  • EMI対応（オプション）
  • HVIL (インターロック) 機構を内蔵（オプション）
  • 適用電線サイズ：2.5㎜²、4㎜²
  • 使用温度範囲：-40°C～＋125°C
  • 塩水噴霧：96時間

アプリケーション

  • EV/HEV
  • 重機
  • バッテリパック
  • PDU
  • EV/HEV用エアコン
