HEV060シリーズ

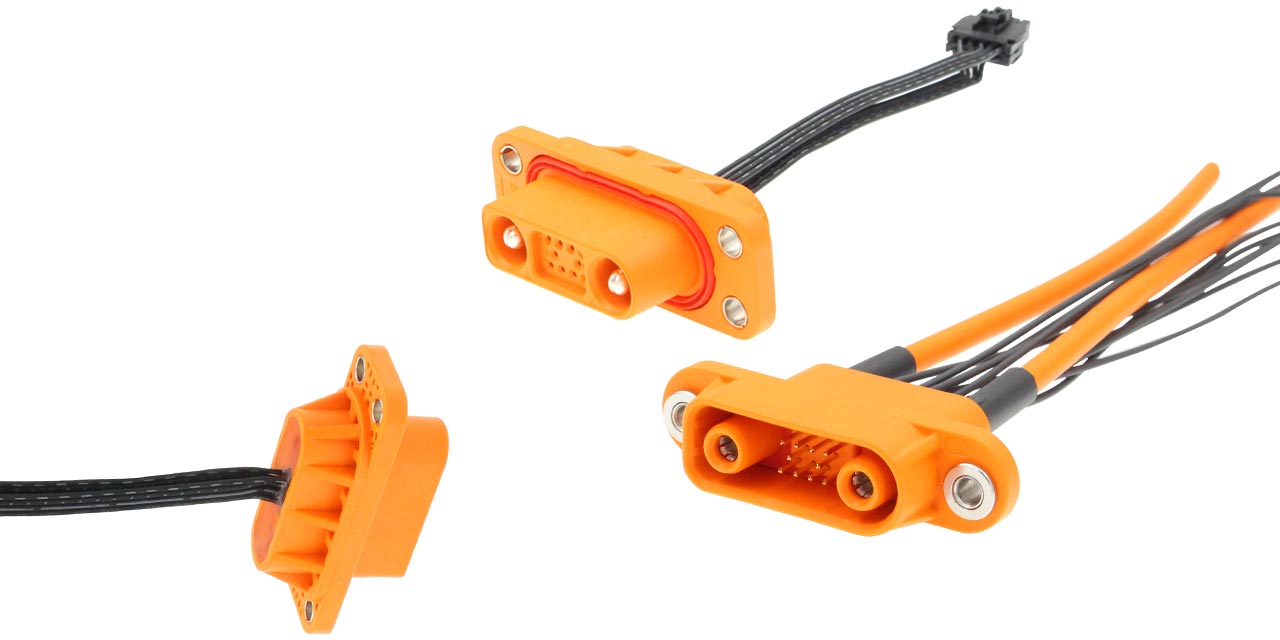

68mm X 24mm のコンパクトな樹脂製ハウジングに、電源コンタクト2本と信号コンタクト10本を内蔵した、高性能でコストパフォーマンスに優れたコネクタです。嵌合時にX、Y方向に±0.5mm のズレを吸収するフローティング機構を備えており、無造作なブラインドメイトを可能にします。

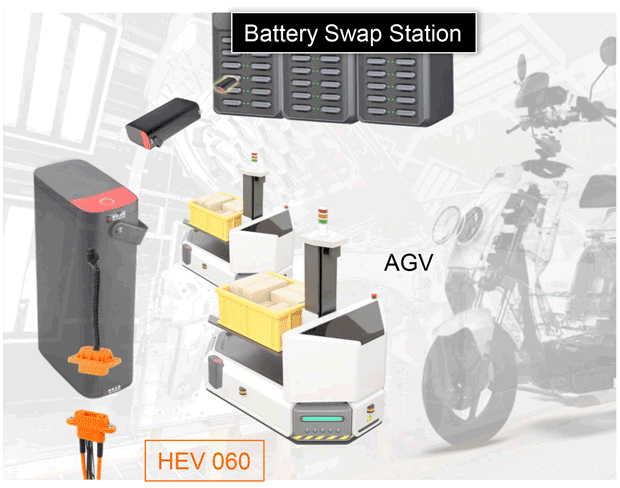

IP67の防水性、3000回の嵌合耐久性があり、電動バイクのバッテリー充電部などに実績があります

特長

  • 定格電流:信号 1A
    電源 40A(6mm²)
    電源 60A(10mm²)
  • 定格電圧:信号 24V DC
    電源 800V DC
  • 保護等級:IP67
  • 嵌合耐久性:3000回
  • 使用温度範囲:-40℃~+125℃
  • 適用電線サイズ:信号用 0.35mm²(OD:φ1.1mm~φ1.75mm)
    電源用 6mm²~10mm²(OD:≦φ7.0mm, 非シールドケーブル)
  • 絶縁抵抗:>100Ω
  • RoHS:適合

外形寸法図

単位:mm
すべての寸法は参考値です。

レセプタクル

レセプタクルコネクタ レセプタクルコネクタ寸法

プラグ

プラグコネクタ プラグコネクタ寸法

カスタム設計も柔軟に承りますので、お気軽にお問合せください。

大電流タイプのカスタム品(試作品)大電流タイプのカスタム品(試作品)

定格電流:150A
定格電圧:1000V DC

この製品についての詳しいお問合せは、こちらから。
