BSM シリーズ

  • 圧着

BSM シリーズ

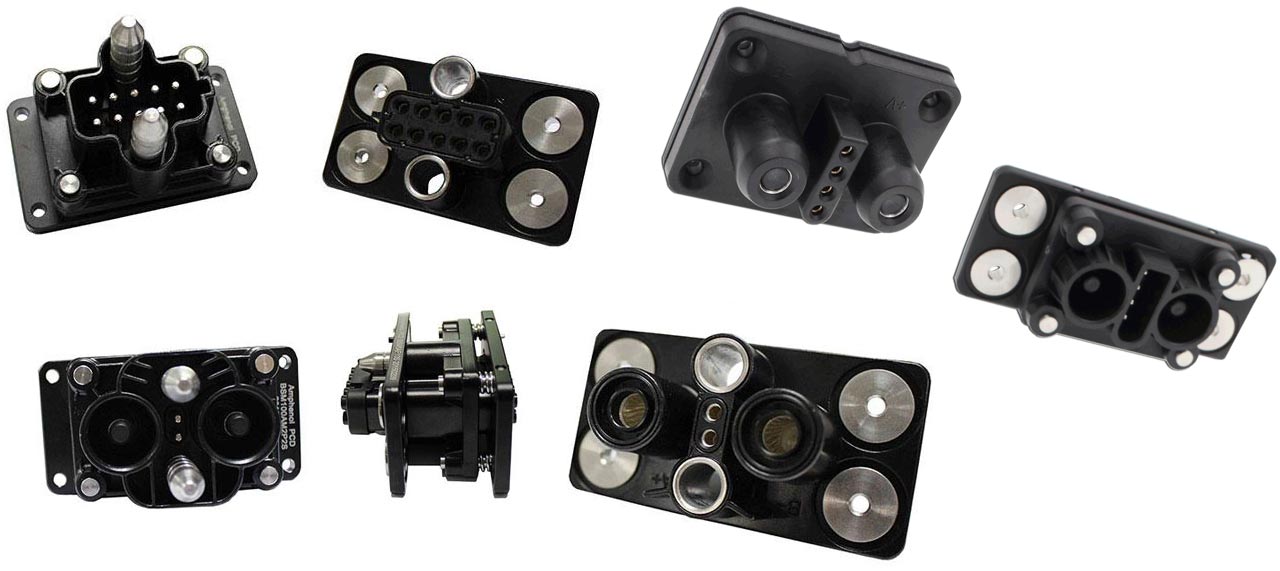

バッテリースワップ用のコネクタです。X、Y方向に±2mm のズレを吸収、Z方向に±5mmのフローティングで、素早くバッテリーを交換できます。
強い振動や衝撃に耐える強固なハウジングで、最大5000回の嵌合を保証します。
ご要望に応じてカスタム設計を承ります。

BSM(5A)

  • 定格電流:5A Max.
  • 定格電圧:24V
  • 嵌合耐久性:5000回
  • 使用温度範囲:-40℃~+125℃
  • 挿抜力:130N Max.
  • 絶縁抵抗:≥ 200MΩ
  • 耐電圧:1000V AC
  • 適合電線サイズ:1.0~1.5mm²

BSM(100A)

  • 定格電流:信号 2A Max.
         電源 100A Max.
  • 定格電圧:信号 12~24V
         電源 600V DC
  • 嵌合耐久性:5000回
  • 使用温度範囲:-40℃~+125℃
  • 挿抜力:130N Max.
  • 絶縁抵抗:≥ 200MΩ
  • 耐電圧:3000V AC(パワーコンタクト間)
  • 適合電線サイズ:信号 0.5~0.75mm²
            電源 25mm²

BSM(70A)

  • 定格電流:信号 13A Max.
         電源 70A Max.
  • 定格電圧:信号 12~24V
         電源 600 VDC
  • 嵌合耐久性:5000回
  • 使用温度範囲:-40℃~+125℃
  • 挿抜力:200N Max.
  • 絶縁抵抗:≥ 200MΩ
  • 耐電圧:3000V AC(パワーコンタクト間)
  • 適合電線サイズ:信号 2.5mm²
            電源 16mm²

BSM(80A)

  • 定格電流:信号 5A Max.
         電源 80A Max.
  • 定格電圧:信号 30V
         電源 600 VDC
  • 嵌合耐久性:5000回
  • 使用温度範囲:-40℃~+125℃
  • 挿抜力:200N Max.
  • 絶縁抵抗:≥ 200MΩ
  • 耐電圧:3000V AC
  • 適合電線サイズ:信号 1.0~1.5mm²
            電源 20~25mm²
BSM シリーズ カタログ
