High Density シリーズ

High Density シリーズは、最大104芯のインサートアレンジに、#22の切削コンタクトに組込みした堅牢なD-subコネクタです。全ラインアップでMIL-DTL-24308に適合しており、宇宙飛行プログラム向けのSDDシリーズではGSFC S-311-P4、MIL-DTL-24308 ClassM(非磁性)、ならびに低アウトガスのASTM E-595、NASA-RP-1124に対応しています。

6種類のシェルサイズ、15芯~104芯のインサートアレンジを取り揃えており、-55℃~+125℃の温度環境下にてご使用いただけます。また、作業性を大幅に向上する、他社D-subとも組合せ可能な専用アクセサリを豊富に取り揃えております。

詳しくは弊社までお問合せください。

特長

  • #22の切削コンタクトを使用
  • 6種類のシェルサイズで、15芯~104芯に対応
  • 豊富な専用アクセサリをラインアップ
  • プレスフィットタイプあり
  • 熱電対コンタクトも提供可
  • 嵌合耐久性:最大1000回(コンタクトに拠る)
  • 使用温度範囲:-50℃~+125℃

製品ラインアップ

※各製品のサムネイル画像をクリックすると、詳細情報(英文)をご覧いただけます。

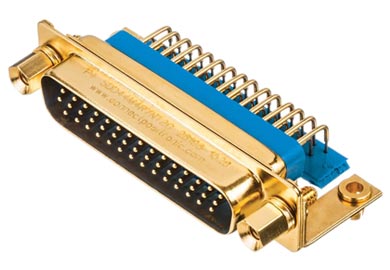

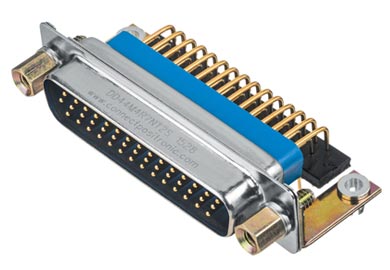

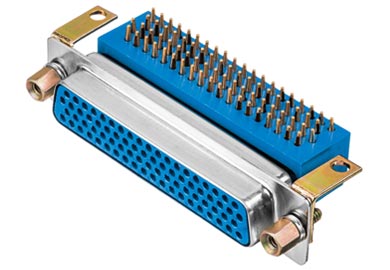

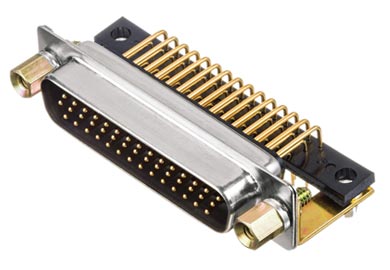

ODDODD DDDD PCDDPCDD SDDSDD
適合規格
MIL-DTL-24308
UL
CSA
MIL-DTL-24308
SAE AS39029
MIL-DTL-24308(寸法のみ) GSFC S-311-P4
MIL-DTL-24308 ClassM
ASTM E-595/NASA-RP-1124

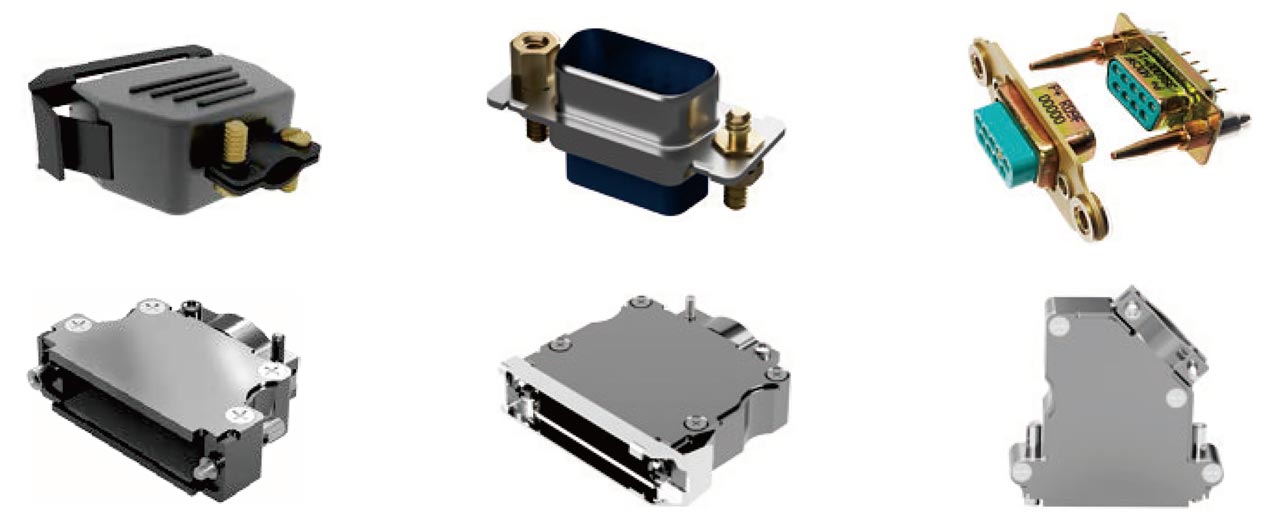

豊富なアクセサリ

専用アクセサリを付属することで、操作性を大幅に向上できます。

専用アクセサリ

High Density シリーズ カタログ D-sub専用アクセサリ カタログ
軽量バックシェル カタログ
