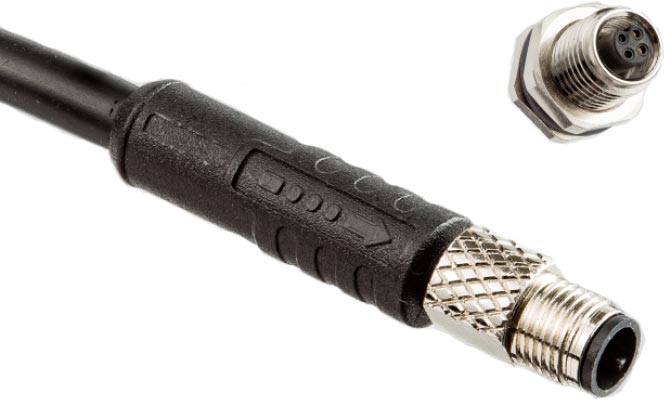

M5 シリーズ
M5 シリーズは、業界標準のM5コネクタと互換性のある、結線が容易な組立式防水コネクタです。現場での作業工数を削減するよう設計されており、100回の嵌合耐久性、IP67、UL認定を取得するなど、耐環境性にも優れています。
3、4、6芯の芯数バリエーションを提供しており、嵌合方式はねじ式タイプです。
M5 シリーズは、IEC 61076-2-105に準拠しています。
仕様
| 定格電流 | 1A |
|---|---|
| 定格電圧 | 60V |
| 嵌合方式 | ねじ式タイプ |
| 保護等級 | IP67 |
| 嵌合耐久性 | 100回 |
| 塩水噴霧 | 48時間 |
| 使用温度範囲 | レセプタクル：－40℃～＋105℃ ケーブル付きレセプタクル：－20℃～＋85℃ オーバーモールドケーブル付きプラグ： 1）PVC：－20℃～＋85℃ 2）PUR：－20℃～＋85℃ 現場組立プラグ：－40℃～＋105℃ |
| 適用電線サイズ | 26～28AWG |
インサート配列
（1A）
（1A）
（1A）
