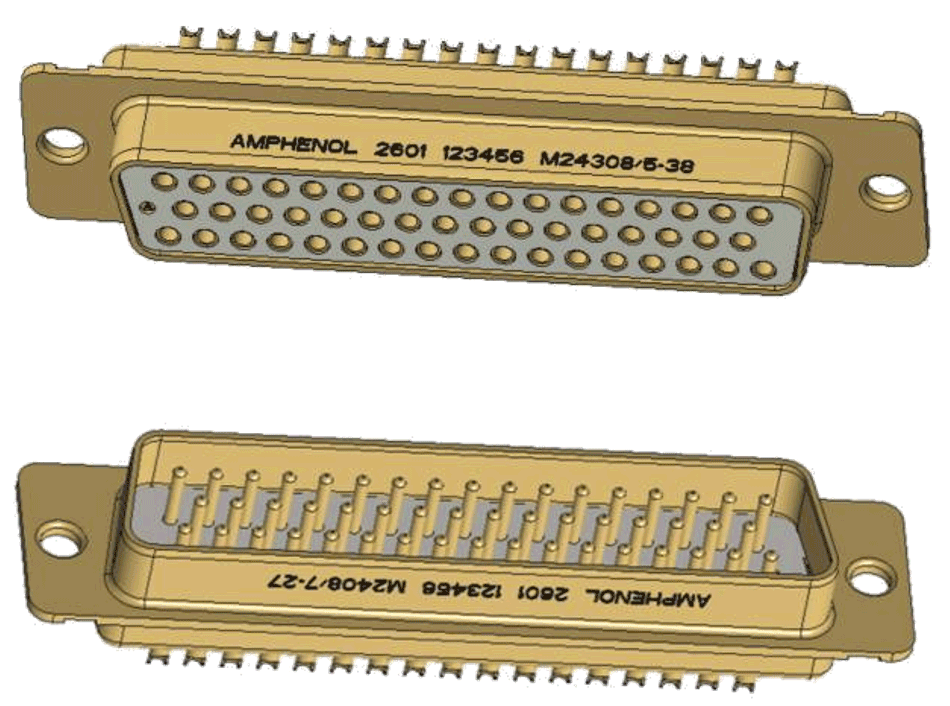

MIL-DTL-24308 Class M （宇宙用途向け D-Sub コネクタ）
MIL-DTL-24308 Class M は、高信頼性を要求される宇宙用途（Space Application）向けに規定された D-Sub コネクタのクラスです。衛星、宇宙機器、真空環境での使用を前提とし、材料選定から試験方法に至るまで、地上用途とは異なる厳格な要求が課されています。Class M は、Class N をベースに、宇宙ミッション用途として拡張された仕様であり、高信頼性が要求される環境下での長期使用を想定しています。
アンフェノールは、MIL-DTL-24308 Class M に規定されるすべてのコネクタを供給可能であり、設計段階から量産まで、宇宙用途向け D-Sub コネクタを幅広くサポートします。
特長
金めっきシェル・非磁性構造
Class M コネクタのシェルには、MIL-DTL-45204（または同等規格）に準拠した金めっきが施されています。
- 耐環境性・耐食性に優れた金めっき仕上げ
- 非磁性材料を使用し、磁気影響を最小化
- 宇宙・精密用途に適した、安定した電気的・機械的特性
熱真空アウトガス特性
Class M は、アウトガス処理（ベークアウト）を施した製品ではありません。
その代わり、以下の要求が MIL 規格で明確に規定されています。
- 使用される非金属材料（樹脂・潤滑剤等）を厳選
- 熱真空アウトガス試験を実施
- 試験結果が規定値以下であることを確認
- TML（Total Mass Loss）：最大 1.0%
- VCM（Volatile Condensable Material）：最大 0.1%
これらの数値は、宇宙用途で一般的に採用されるアウトガス基準に準拠しており、材料そのもののアウトガス特性が良好であることを、試験によって証明しています。
厳格な認定試験
Class M コネクタは、最大インサート配列を用いた実機構成での認定試験に加え、非金属材料および潤滑剤を対象とした熱真空アウトガス試験を含む、厳格な Qualification 試験をクリアしています。
Class M ラインアップとアンフェノールの対応力
MIL-DTL-24308 Class M には、以下の型式が規定されています（注記）。
- M24308/5-
- M24308/6-
- M24308/7-
- M24308/8-
- M24308/23- （PCBソケット・基板直付けタイプ）
- M24308/24- （PCBピン・基板直付けタイプ）
アンフェノールはこれら全ての型式を供給できますが、本ページに掲載している一覧表では、M24308/5-、/6-、/7-、/8- の仕様を中心に掲載しています（※一部 Inactive for New Design の型名は省略しています）。
注記： Class M には、信号と電源を組み合わせたハイブリッドタイプとして、M24308/29 ～ /42 も規定されていますが、これらの型式については、2026年現在、QPL（Qualified Products List）に登録されたメーカーは存在しません。
