M28840

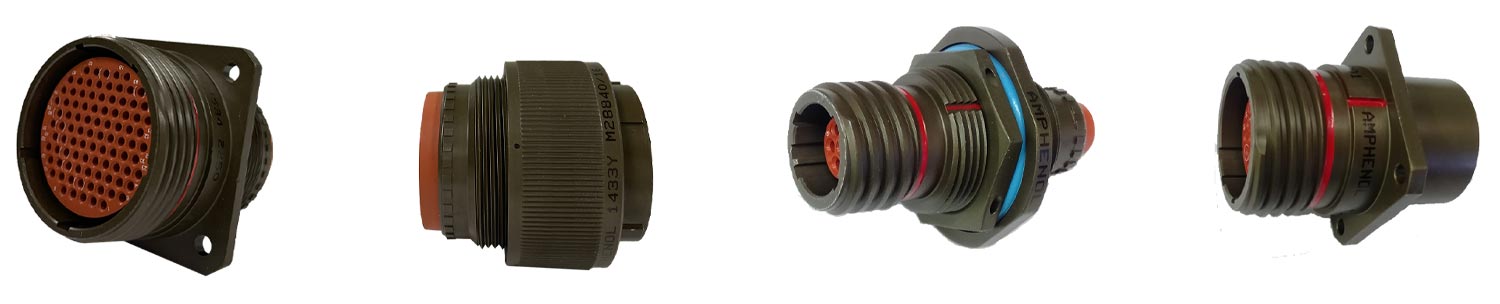

MIL-DTL-28840適合の護衛艦や潜水艦などの船舶向けコネクタです。#20コンタクト（7.5A 以下）を使った最大155芯の高密度なインサート配列、ならびに優れた耐衝撃性能を特長としており、極めて要求度の高い耐環境試験をクリアしています。
他社のMIL-DTL-28840適合と相互互換、置き換えが可能で、バックシェル、アクセサリなども豊富にラインアップしています。
特長
- MIL-DTL-28840適合
- レセプタクルは、ウォールマウント、ボックスマウント、ジャムナット、中継タイプを提供
- シェルサイズ：11, 13, 15, 17, 19, 23, 25, 29, 33の9種類
- 芯数：7, 12, 21, 31, 42, 64, 92, 121, 155
- 表面処理：ODカドミウムめっき、亜鉛ニッケルめっき、錫亜鉛合金めっき
- プラグ、レセプタクルともに、6種類の誤嵌合防止キーを設定可能
- コンタクトサイズ：20
- 適用電線サイズ：20～32 AWG
- フロントリリース式の圧着コンタクトを採用
- 豊富なバックシェルを提供
－形状：ストレート、90°ライトアングル、45°ライトアングル
－タイプ：ストレインリリーフ、EMI、耐環境型
仕様
| 特性 | |
|---|---|
| 定格電流(Max.) | 7.5A(20AWG) 5.0A(22AWG) 1.5A(28AWG) 1.0A(30AWG) |
| 耐電圧(試験電圧) | 1000 VAC RMS (海面位)、EIA-364-20に準ずる |
| 絶縁抵抗 | 5000 MΩ min. ＠周囲温度、EIA-364-21に準ずる |
| 接触抵抗 | SAE-AS39029に準ずる |
| 使用温度範囲 | -55 ℃ ～ +200℃ |
| 液体浸漬 | EIA-364-10に準ずる |
| 耐衝撃 | MIL-S-901 grade Aに準ずる |
| 耐振動 | EIA-364-28に準ずる |
| 透磁率 | 2.0μ (Aluminum) ASTM-A342/A342M |
インサート配列
コンタクト数7
コンタクト数12
コンタクト数21
コンタクト数31
コンタクト数42
コンタクト数64
コンタクト数92
コンタクト数121
コンタクト数
