MIL-DTL-83723 シリーズIII

MIL-DTL-83723 (Matrix)

MIL-DTL-83723 シリーズIIIは、多彩なバリエーションを取り揃えた、中型サイズの耐環境型丸形コネクタです。
耐火性に優れており、クラスK、G、およびクラスA、R、Wを提供しております。

MIL-DTL-83723 シリーズIII クラスK、G(ステンレスシェル):

材料強度と高温下での安定性が要求される航空機エンジン用に最適化されており、数多くの航空機メーカの規格にミートしています。

-65℃~+200℃(最大で260℃)の環境下で使用可能で、クラスKはMIL-DTL-83723 2000°F (1093°C)の耐火・防火試験に合格しています。

MIL-DTL-83723 (Matrix)ハーメチックタイプもご用意しております。

下記の航空機メーカ規格で認定されています。
*Boeing BACC63CM/CN Firewall
*European: ASD EN2997
*General Electric: M50TF3564
*Rolls Royce/SBAC: ESC10 and ESC11

MIL-DTL-83723 (Matrix)以下をラインアップしています。詳細はお問合せください。

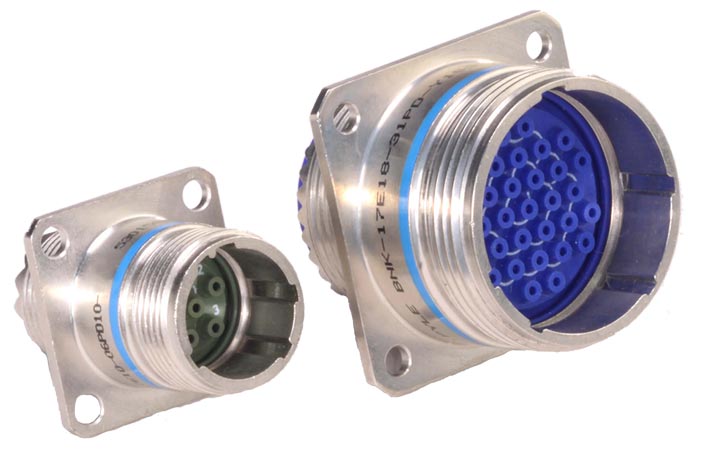

  • ウォールマウントレセプタクル(バヨネット式、ねじ式)
  • ジャムナットレセプタクル(バヨネット式、ねじ式)
  • ストレートプラグ(ねじ式、緩み防止機構付きねじ式、バヨネット式)
  • ハーメチックタイプ(各種レセプタクル)

MIL-DTL-83723 シリーズIII クラスA、R、W(アルミニウムシェル):

バヨネット式、ねじ式、クイック離脱式の3種類の嵌合方式をラインアップし、その高い汎用性により、航空機向けのパネルマウント、ボックスマウント、中継用途のアプリケーションにおいて広く使われています。

以下をラインアップしています。詳細はお問合せください。

  • M83723/71, /72, /82. /83 ウォールマウントレセプタクル(バヨネット式、ねじ式)
  • M83723/73, /74, /84, /85 ジャムナットレセプタクル(バヨネット式、ねじ式)
  • M83723/75, /76, /86, /87 ストレートプラグ(バヨネット式、ねじ式)
  • M83723/77, /78, /91, /92 ストレートプラグ、RFIグラウンディングフィンガー付き(バヨネット式、ねじ式)
  • M83723/95, /96 ストレートプラグ、セルフロック(ねじ式のみ)
  • M83723/66, /67 クイック離脱式プラグ
  • M83723/68, /69 クイック離脱式プラグ(ランヤード付き)
