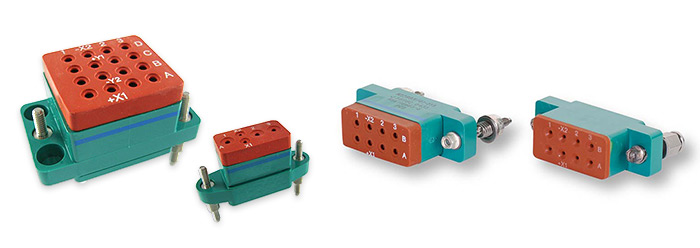

MIL-PRF-12883 リレーソケット

MIL-PRF-12883 リレーソケット

アンフェノールのリレーソケットは、MIL-PRF-12883の要求事項に完全に適合するほか、お客様からの特別な要求にもお応えすることができます。最先端の超音波技術で溶着された絶縁体インターフェイスが、エアパスを除去し、湿気や製品劣化から保護します。製品ラインアップとして、低背設計、高さ伸長、トラックマウント、半田結線のリレーソケットをお選びいただけます。

特長

  • MIL-PRF-12883適合 耐環境型リレーソケット
  • 優れた防水性
  • M39029 サイズ#12~22のコンタクトを使用
  • 定格電流 2A~25A
  • 防衛用の低背設計 対応可
  • 固定・未固定のマウントスタッドどちらも対応可(フロントパネル、リアパネルマウントともに対応)
  • 使用温度 -65°C ~ +125°C
  • ステンレス製リテンションクリップを採用し、引張り力を強化
  • 耐電圧500 V (高度24,000m)
  • 航空機、艦船などの用途に最適

MIL-PRF-12883適合 リレーソケット

MIL-PRF-12883適合 リレーソケットアンフェノールは米国防省QPL登録のリレーソケットを数多くリリースしています。
カタログより、リレーのMIL型番から取り付け可能なリレーソケット型番をご確認いただけます。
リレーソケットには、ケーブル結線用のM39029ソケットコンタクトとリレー,パネルへの取り付け用ハードウェアが添付されます。
リレー,パネルへの取り付け方法については、カタログをご参照ください。なお、パネルに対して、トップマウント,ボトムマウントの2通りの方法が可能です。

MIL-12883 リレーソケット カタログページ

MILリレー型番とリレーソケット型番対応表

TEリレー型番とリレーソケット型番対応表

リレーソケット (MIL-PRF-12883) 耐環境型

リレーソケット (MIL-PRF-12883)耐環境型

リレーソケット (MIL-PRF-12883) 非耐環境型

リレーソケット (MIL-PRF-12883)非耐環境型

リレーソケット取付方法 (トップマウント / ボトムマウント)

JRS/JRE クイックマウントリレーソケット

JRS/JRE クイックマウントリレーソケットリレーおよびパネルへの取り付けが大幅に楽になるリレーソケットです。
独自のスナップイン構造により、パネルへのねじ留めの必要がないため(リレーに対してはねじ留めします)、取り付け時間を従来に比べ大幅に短縮できます。
またハードウェア部品点数が少なくなり、ハードウェアサイズも小さくなることから、従来品(MIL-PRF-12883)に対し、30~40%の軽量化を実現しました。
MIL-PRF-12883リレーソケットと同じく、MIL型番のリレーに搭載することができ、MIL-PRF-12883リレーソケットからの置き換えも可能です。

JRS/JRE リレーソケットカタログページ

JRS/JRE クイックマウントリレーソケット (MIL-PRF-12883)

JRS/JRE クイックマウントリレーソケット (MIL-PRF-12883)

コンタクト、圧着、挿入・引抜工具

PCD カタログ MIL-PRF-12883リレーソケット データシート
