MLTC シリーズ

  • 圧着

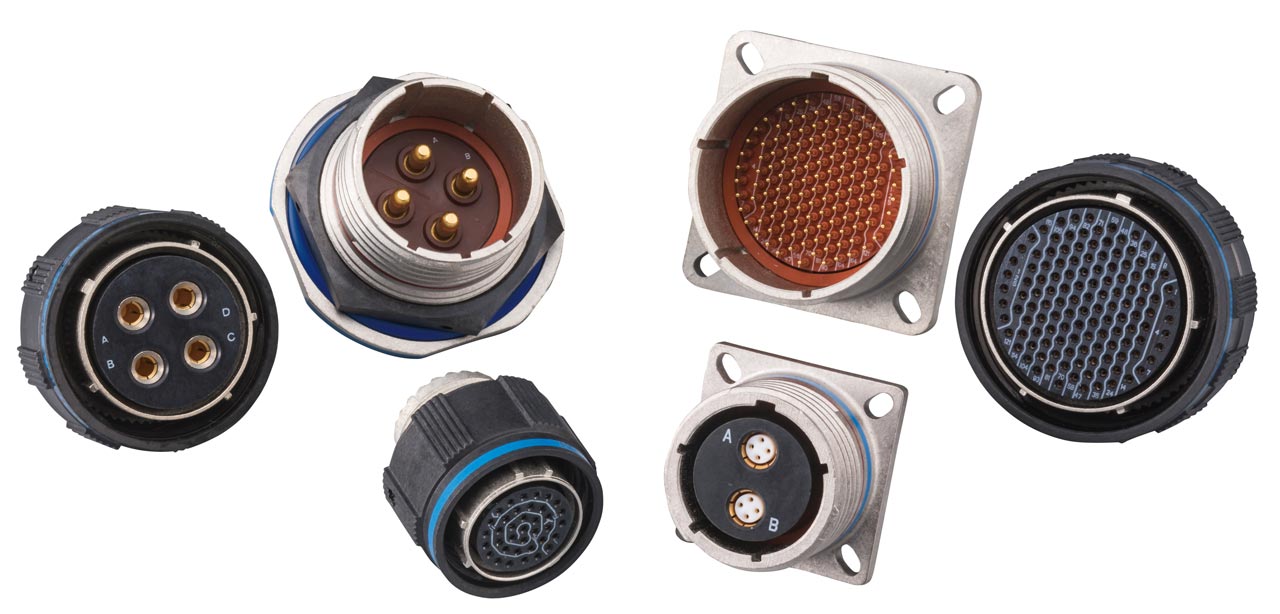

MLTC シリーズ

MLTC シリーズは、信頼性のある航空機用コネクタの技術を結集した、新世代の鉄道車両用コネクタです。外殻部品に強度の高いコンポジットを採用しており、長期の耐用性を有しながら、従来の鉄道用コネクタよりも78%軽く、43%小さいため(*)、鉄道車両の軽量化、省スペース化に大きく貢献します。
(*)ピン数100芯で弊社GTシリーズとの比較

MLTC シリーズ用のケーブルクランプは、弊社のアルマライトを推奨します。

特長

  • MIL-DTL-38999シリーズIII準拠の圧着コネクタ
  • 鉄道車両用材料燃焼性試験:「極難燃性」合格
  • 軽量、高耐久、高強度のコンポジット(シェルとカップリングナット)を採用
  • 緩み防止のラチェット構造により、優れた耐振動性
    (300Gの衝撃、60Gの耐振動をクリア)
  • 最大128芯の高密度配列
  • 定格電流:5A 〜80A
  • カップリングナット1回転でセルフロック、クイック嵌合
  • 100%スクーププルーフ構造によりブラインドメイト可能
  • 65dB以上(10GHz)のEMI/RFIシールド
  • IP67の防水性
  • 塩水噴霧2000時間クリア
  • 100/1000/10G BASE-T用の高速コンタクト使用可
  • 75Ω同軸コンタクト使用可
