MPronto-12

MPronto-12

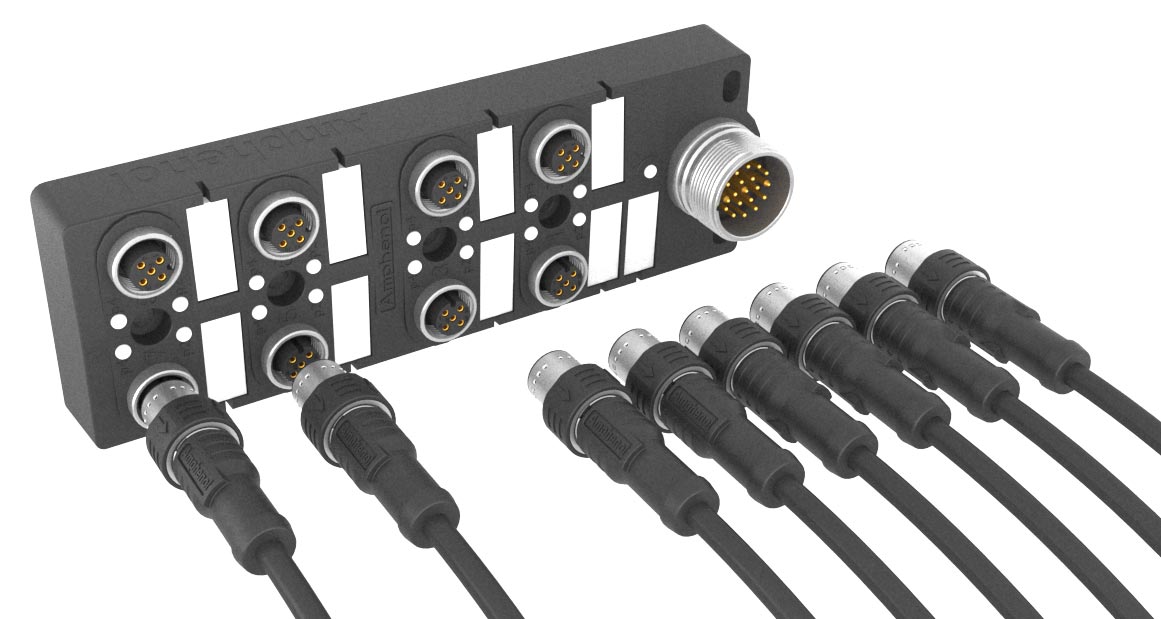

MPronto-12は、IEC61076-2-101規格に準拠した、プッシュプル嵌合のM12プラグコネクタです。メーカーを問わず、既存のM12ソケットコネクタにワンプッシュで嵌合しますので、ねじを締める煩わしさから解放されます。ねじ嵌合のM12と比較した場合、最大で80%の作業時間を短縮することができます。M12Aコード、Dコードに適応しており、ストレート、ライトアングルタイプを提供します。

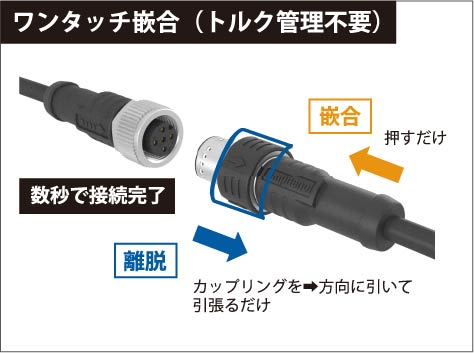

ワンタッチ嵌合

特許取得の独自のスプリング設計
IEC標準M12x1.0ねじ式ソケットと嵌合
MPronto-12

特長

  • IEC61076-2-101規格準拠
  • 電気特性はM12規格品に準拠(プラグコネクタのみ/オスピン)
  • 従来のねじ式ソケットに嵌合
  • 作業効率、メンテナンス性を大幅改善 - 作業時間を80%短縮
  • 嵌合トルク管理不要
  • 省スペース、狭間隔で取付け可能
  • IP68/IP6K9K(嵌合時)の防水性
  • 耐振動性/耐衝撃性:EN61373/SAE J2839に適合
  • M12 Aコード、Dコードに適応 (B、K、S、T、Xコードも順次リリース予定)
  • ボディシールドも対応可能

仕様

※Aコード、Dコード以外の仕様は弊社までお問合せください。

項目 仕様
定格電流 Aコード: 2~5芯(4A)、6~8芯(2A)、9~17芯(1.5A)
Dコード: 4芯(4A)
定格電圧 Aコード: 2~4芯(250V AC/DC)、5芯(60V AC/DC)、6~17芯(30V AC/DC)
Dコード: 4芯(250V AC/DC)
嵌合方式 プッシュプル
接触抵抗 10mΩ Max.
絶縁抵抗 100MΩ Min.
嵌合耐久性 500回
耐振動性/耐衝撃性 EN61373/SAE J2839に適合
使用温度範囲 Aコード: -20℃~+105℃、Dコード: -20℃~+80℃
保護等級 IP68
プラグ外径 φ16.0×50.0 mm(OD×L)
材質 ハウジング(熱可塑性樹脂,UL94V-0,黒色)、オスピン(銅合金,金めっき)
シェル&ラッチ&スプリング(メタル)、オーバーモールド部(熱可塑性樹脂、黒色)
ケーブル(PVC UL2517ケーブル、黒色)

ご注文について

以下、品番例です。カスタム仕様も柔軟に承っておりますので、お気軽に弊社営業にご相談ください。

MPront-12(Aコード)

芯数 品名 詳細
5芯 M12A-05BMMM-PL8D■■ Mpront-12、ストレートプラグ、オスピン、オーバーモールドケーブル付き(PVCケーブル)
8芯 M12A-08BMMM-PL8D■■ Mpront-12、ストレートプラグ、オスピン、オーバーモールドケーブル付き(PVCケーブル)

MPront-12(Dコード)

芯数 品名 詳細
4芯 M12D-04BMMM-PL8D■■ Mpront-12、ストレートプラグ、オスピン、オーバーモールドケーブル付き(PVCケーブル)

■■でケーブル長をメートル単位でご指定ください。(例)01:1メートル、99:99メートル

アプリケーション

  • FA・産業用ロボット
  • 鉄道車両
  • 建設機
  • 一般産業機器など

MPronto-12のご紹介

MPronto-12のご紹介(A4フライヤー)
