M12シリーズ

カタログ
ねじ止め
半田

M12

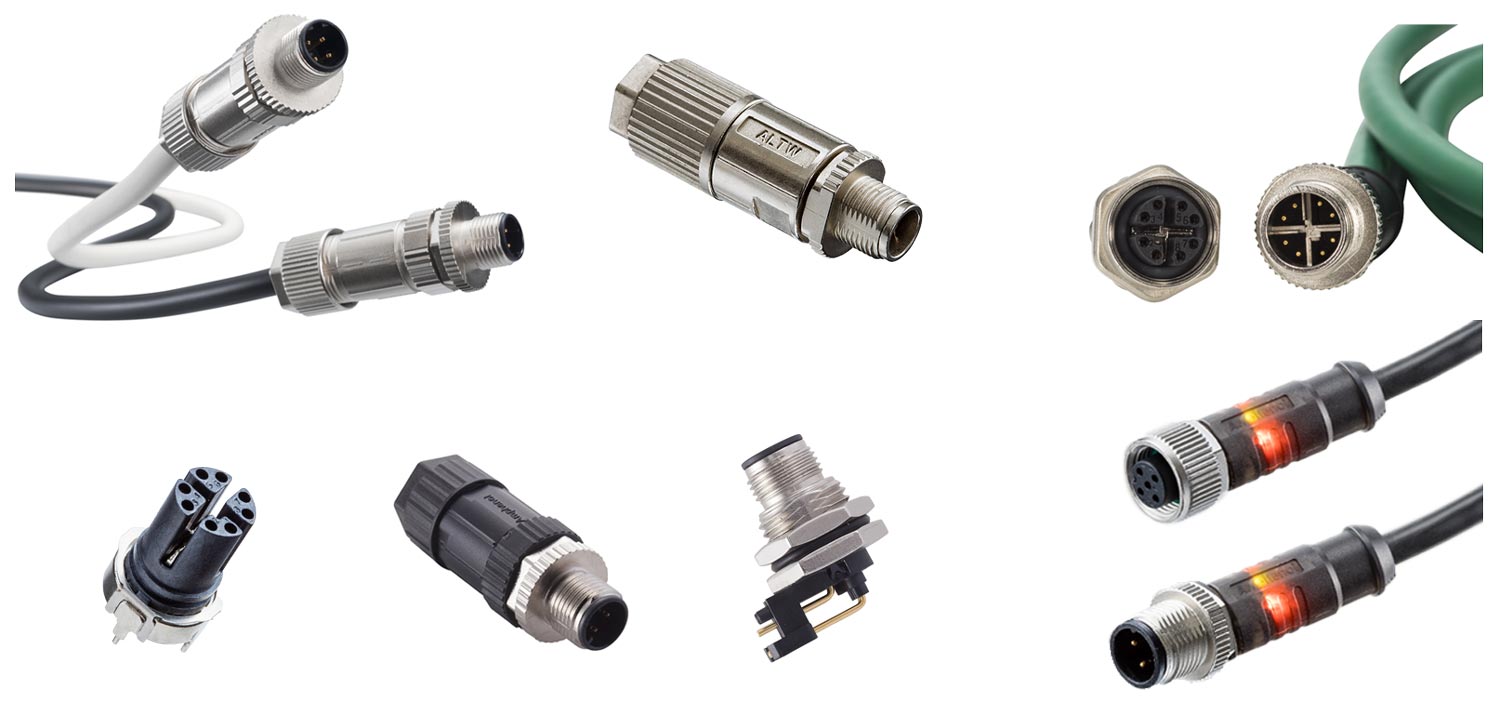

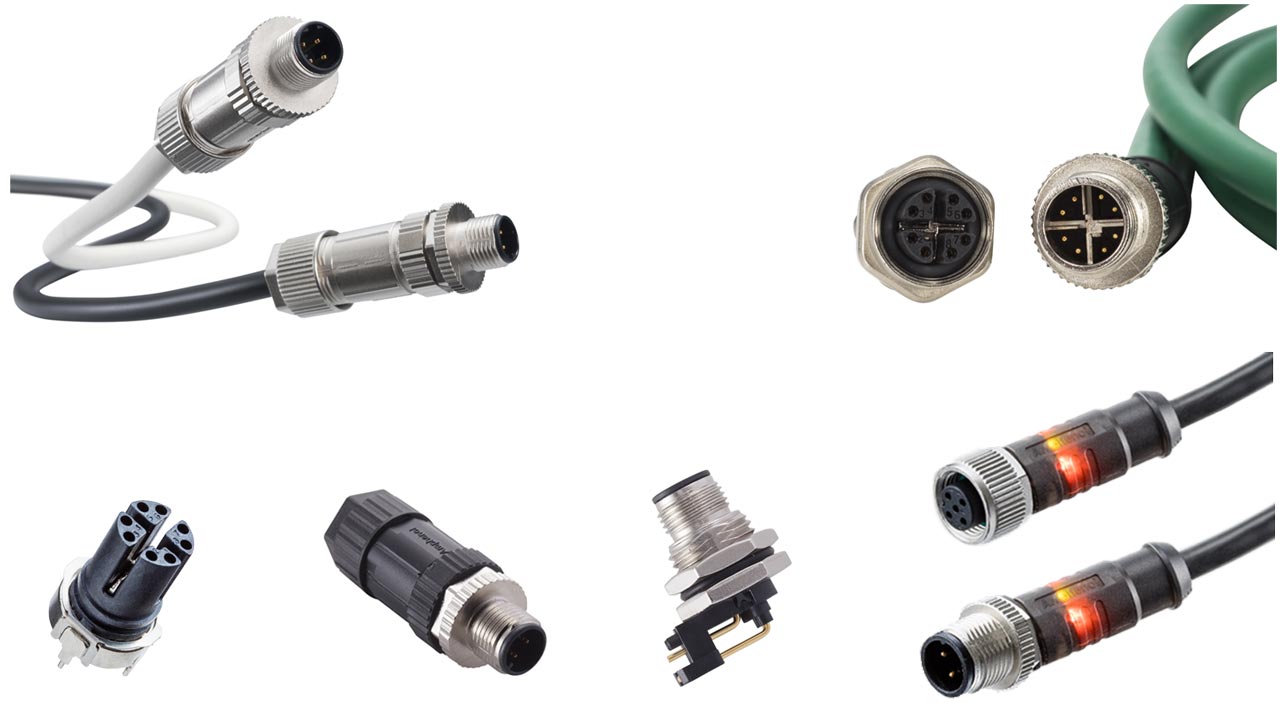

M12 シリーズは、業界標準のM12コネクタと互換性のある、結線が容易な組立式防水コネクタです。現場での作業工数を削減するよう設計されており、100回の嵌合耐久性、IP67、UL認定を取得するなど、耐環境性にも優れています。

Aコードは最大17芯までラインアップしており、圧着タイプ、IDC結線タイプなども取り揃えております。

特長

センサ用、イーサネット用をラインアップ
－センサ用（Aコード)／IEC61076-2-101適合
－イーサネット用(Dコード)／IEC61076-2-101適合
－イーサネット用(Xコード)／CAT6A(10Gbps)、IEC61076-2-109適合
メタル組立式で現場で配線可能（半田式とねじ止め式の結線）

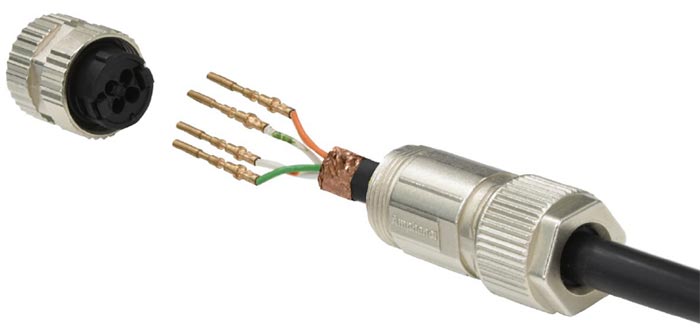

圧着タイプ（Aコード、Dコード）も提供可

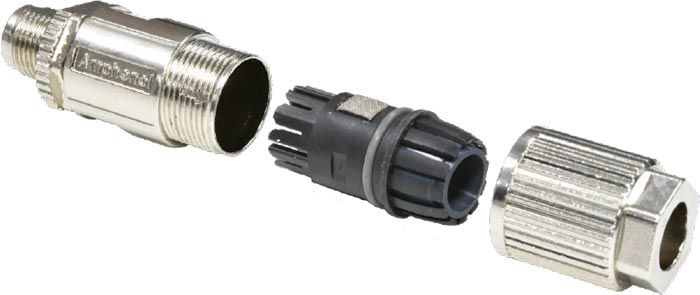

IDC結線タイプ（Dコード、Xコード）も提供可
エポキシ充填により、IP67の防水性（非嵌合時）
Dコードはフルメタルのシールドタイプあり
M12 XコードとRJ45の変換アダプタあり
電源用のS,T,Kコード(定格12A)およびLコード(定格16A)あり
耐環境型のSAE J2839規格準拠 Max-M12あり
EtherCAT対応ケーブルアセンブリ提供可
SPEインターフェースのM12コネクタも提供可能
EtherCAT、PROFINET適合

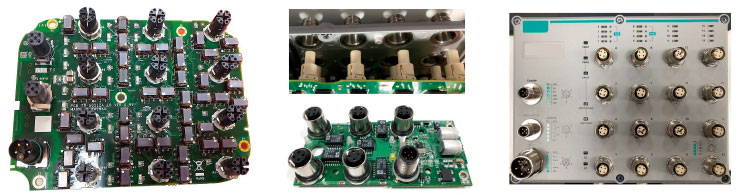

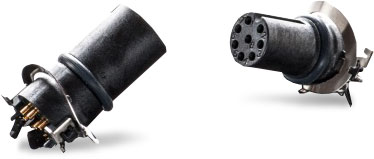

インサート（基板実装用）単体も提供可能

M12産業用防水コネクタカタログ M12ハーメチックコネクタカタログ LED付き M12シリーズのご紹介

M12 イーサネット用（Xコード）のご紹介

M12シリーズ Xコードコネクタは、CAT6AおよびIEC61076-2-109に適合した10Gbpsの高速イーサネット通信を可能にします。シールドブレードで確実に保護された4ペアで構成されるコンパクトな筐体は、過酷な環境でも安定した高速データ伝送を可能にし、優れたパフォーマンスを発揮します。産業用カメラで実績があります。同時に使われることが多いM8コネクタもご提供できます。

M12 イーサネット用（Xコード）

M12 イーサネット用（Xコード）カタログ（和文） M12 イーサネット用（Xコード）製品一覧（英文）

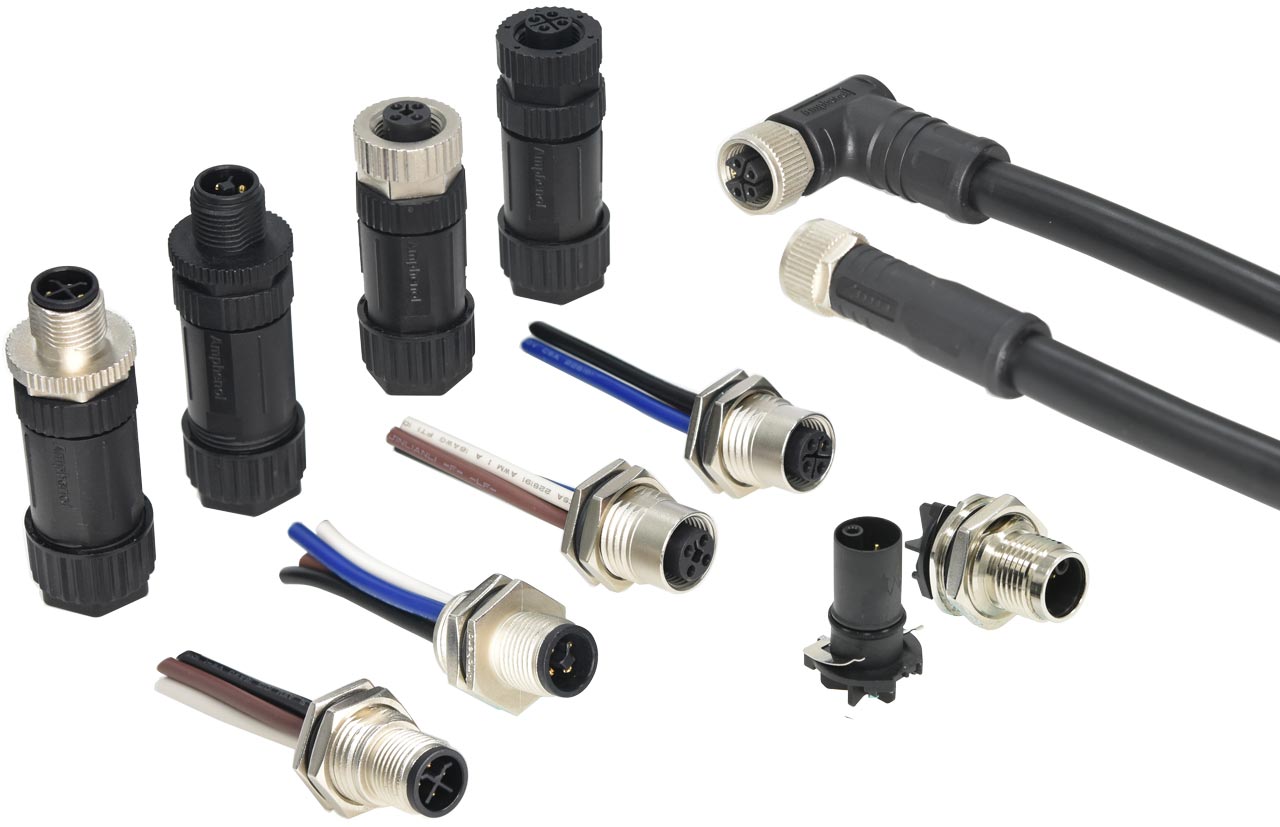

M12 電源用（L/K/S/Tコード）のご紹介

パワーアプリケーション用のM12コネクタで、定格12AのS,T,Kコードと定格16AのLコードをラインアップしています。コンパクトな形状ながら安定的な電源供給を実現します。

M12 電源用（L/K/S/Tコード）

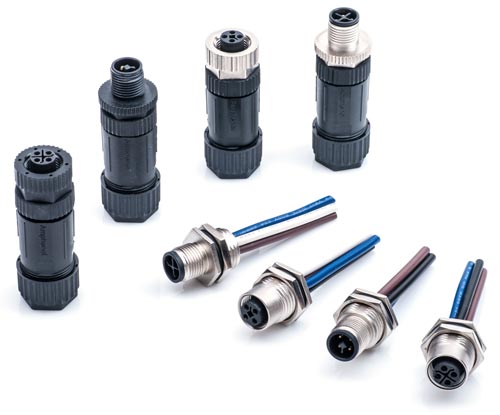

		M12 Sコード	M12 Tコード
嵌合面
ラインアップ		レセプタクル現場組立プラグ	レセプタクル現場組立プラグ
機械特性	使用温度	レセプタクル：-40℃～＋85℃ 現場組立プラグ：-40℃～＋105℃	レセプタクル：-40℃～＋85℃ 現場組立プラグ：-40℃～＋105℃
	結線方法	ねじ止め	ねじ止め
	嵌合回数	100回	100回
	耐振動性	10～500Hz、0.35mm	10～500Hz、0.35mm
電気特性	保護等級	IP67、IP68（水深1M/24時間）	IP67、IP68（水深1M/24時間）
	定格電流＠40℃	12A	12A
	定格電圧	630V AC	63V DC
	接触抵抗	<5mΩ	<5mΩ

		M12 Kコード	M12 Lコード
嵌合面
ラインアップ		レセプタクル現場組立プラグ/オーバーモールドプラグ	レセプタクル現場組立プラグ/オーバーモールドプラグ
機械特性	使用温度	レセプタクル/現場組立プラグ：-40℃～＋105℃ オーバーモールドプラグ：-25℃～＋80℃	レセプタクル：-40℃～＋105℃ オーバーモールドプラグ：-20℃～＋85℃ 現場組立プラグ：-40℃～＋105℃
	結線方法	ねじ止め	ねじ止め
	嵌合回数	100回	100回
	耐振動性	10～500Hz、0.35mm	10～500Hz、0.35mm
電気特性	保護等級	IP67、IP68（水深1M/24時間）	IP67、IP68（水深1M/24時間）
	定格電流＠40℃	12A	16A
	定格電圧	630V AC	63V DC
	接触抵抗	<5mΩ	<5mΩ
