Max-M12 シリーズ
J2839規格準拠のヘビーデューティ仕様 EtherCAT対応ケーブルアセンブリ提供可無料サンプルを申し込む

Max-M12シリーズ

フィールドバスで使われる標準的なM12コネクタは、建設機械や農業機械などヘビーデューティな環境で使われることを想定しておりません。そのため、SAE(米国自動車技術者協会)は、高振動、高温などの苛酷な条件をクリアする、高速データリンク接続用コネクタとして、J2839規格を策定しました。

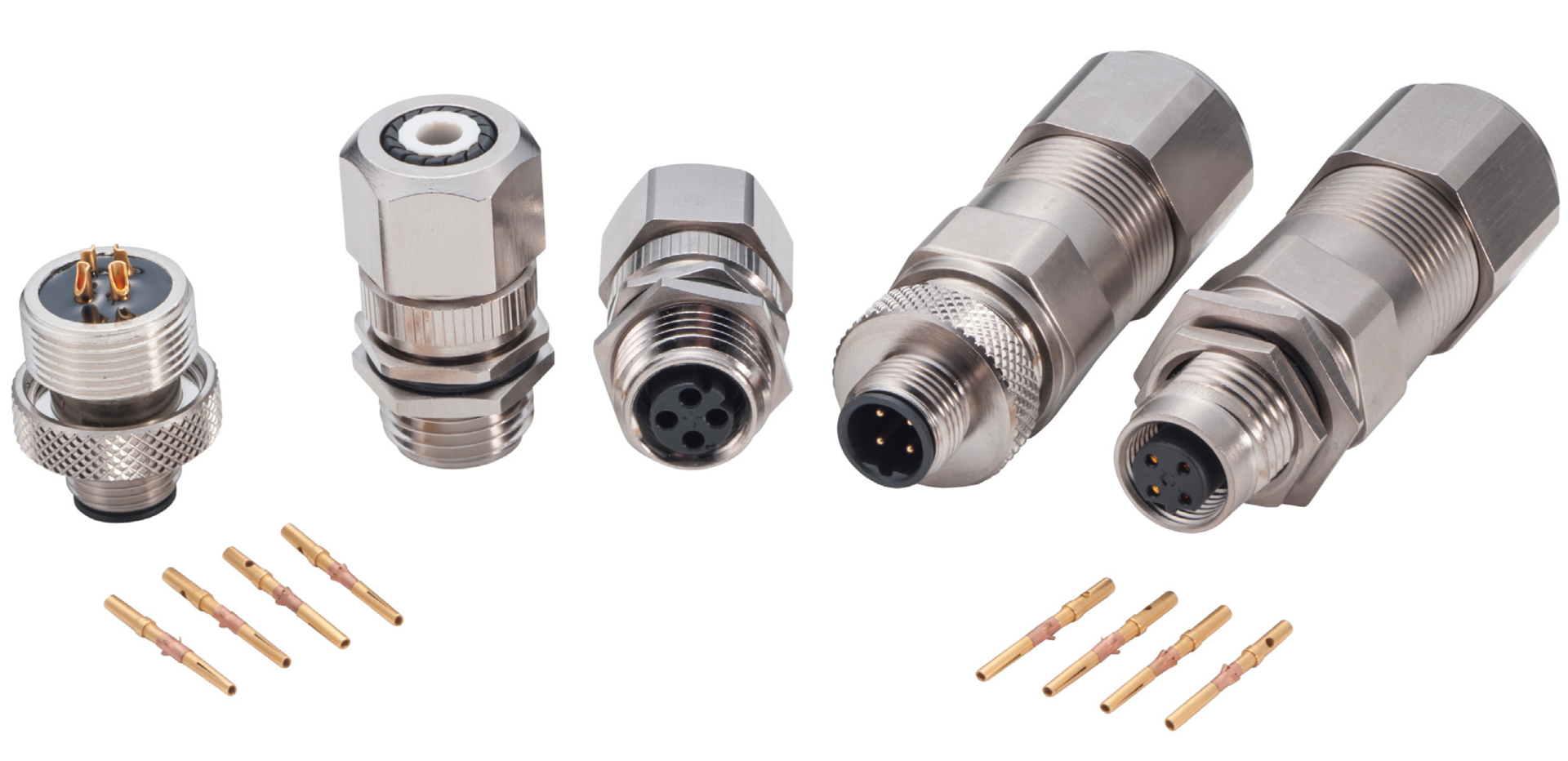

アンフェノールの Max-M12コネクタは、このJ2839規格に準拠しており、ハードな環境のファクトリーオートメーションやセンサでの使用はもちろんのこと、建機、農機、鉱業機械や鉄道車両などの非常に厳しい環境でも使用できます。

EtherCAT対応ケーブルアセンブリ提供可

特長

  • コネクタ保持力:440N MIN
  • IP67以上の防水性
  • 4 芯 - 250V AC/DC
  • 耐塩水噴霧240時間
  • 広範囲な使用温度
    -55ºC ~+125ºC
    -55ºC ~ +150ºC(バイトンシール)
  • シールド対応可能
  • SAE J2839規格準拠
  • メタル組立式で現場で配線可能(半田式と圧着式の結線)
  • 適応電線サイズ:
    半田式:AWG18-20
    圧着式:AWG24-26もしくはAWG18-22
  • EtherCAT対応ケーブルアセンブリ提供可
  • EtherCAT、PROFINET適合
Max-M12 シリーズ カタログダウンロード

用途

  • 建設機械
  • 農業機械
  • 鉱業機械
  • 林業機械
  • 鉄道車両
  • ナビゲーション、GPS、テレマティクス
  • 苛酷な環境下のセンサ、コントローラ、アクチュエータ等
  • ファクトリーオートメーション

標準M12コネクタとの比較

標準M12コネクタ Max-M12コネクタ
仕様
芯数 4,5,8 4
防水性 IP67 IP67以上
定格電流 1.5A ~ 4A 4A Max
定格電圧 30V AC/DC - 250V/AC
もしくは 300V/DC
250V AC/DC
動作温度 -25℃~+90℃ -55ºC~+125ºC
-55ºC~+150ºC(バイトンシール)
接触抵抗 <=5mΩ <10mΩ
絶縁抵抗 >20MΩ >20MΩ
SAE J2839
IEC 61076-2-101

用途
産業機器
ファクトリーオートメーション
建設機械
鉄道車両
テレマティクス
