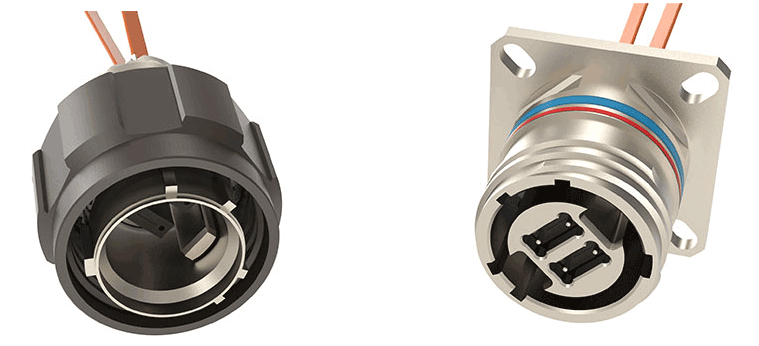

MTC-HD
過酷なミッション環境でも大容量データ伝送が求められる航空宇宙・防衛市場において、光インターコネクトはもはや単なる選択肢ではなく、システム性能を左右する中核技術です。
MTC-HDシリーズは、MIL-DTL-38999準拠の筐体とMTフェルールをベースとした最新の高密度光コネクタで、比類なきファイバー収容力と堅牢性を両立しました。最大で10個のMTフェルールを収容可能で、1フェルールあたり48芯に対応。結果として、1コネクタで最大480芯という、VITA87（最大192芯）を大きく上回る収容力を実現します。この圧倒的な芯数こそが、限られたスペースに膨大な光リンクを収める必要がある航空機、艦艇、ミサイルシステムなど、防衛特有のアプリケーションにおける決定的な差別化要因です。
小型化・高密度化・高信頼性をすべて満たす MTC-HD は、次世代の高速データリンクや光バックボーンに理想的なソリューションです。
特長
- 最大で10個のMTフェルールを収容可能（合計最大480芯）
- 新しく、よりシンプルになったMTリテンション機構
- 市販のMTフェルール、ガイドピン、スプリングに対応
- 背面からの挿入および背面リリース機構
- アクセサリは標準の各種バックシェルやコンジットアダプタに対応
- 一括保持機構を使用せず、各MTを個別にメンテ可能
- シングルモードおよびマルチモードに対応
- シールドおよびハーメチックコネクタのオプション
- 物理的接触または拡大ビーム式MTフェルールのオプション
- シェルは、コンポジット、メタル、ステンレススチールのオプション
- EMI保護を強化するための金属インサートのオプション
仕様
| 試験項目 | 特性 |
|---|---|
| 挿入損失（マルチモード） | 0.45 dB Max.（50/125μm） |
| 挿入損失（シングルモード） | 0.50 dB Max.（9/125μm） |
| 反射減衰量（マルチモード） | 25 dB Min.（50/125μm） |
| 反射減衰量（シングルモード） | 60 dB Min.（9/125μm） |
| 耐熱衝撃 | TIA-455-3 |
| 温度寿命 | TIA-455-4 |
| 耐湿性 | TIA-455-5 |
| 耐振動 | TIA-455-11 |
| 耐衝撃 | TIA-455-14 |
| 嵌合耐久性 | TIA-455-21 |
| シール性 | TIA-455-23 |
インサート配列
（2個）
（3個）
（4個）
（6個）
（8個）
（10個）
