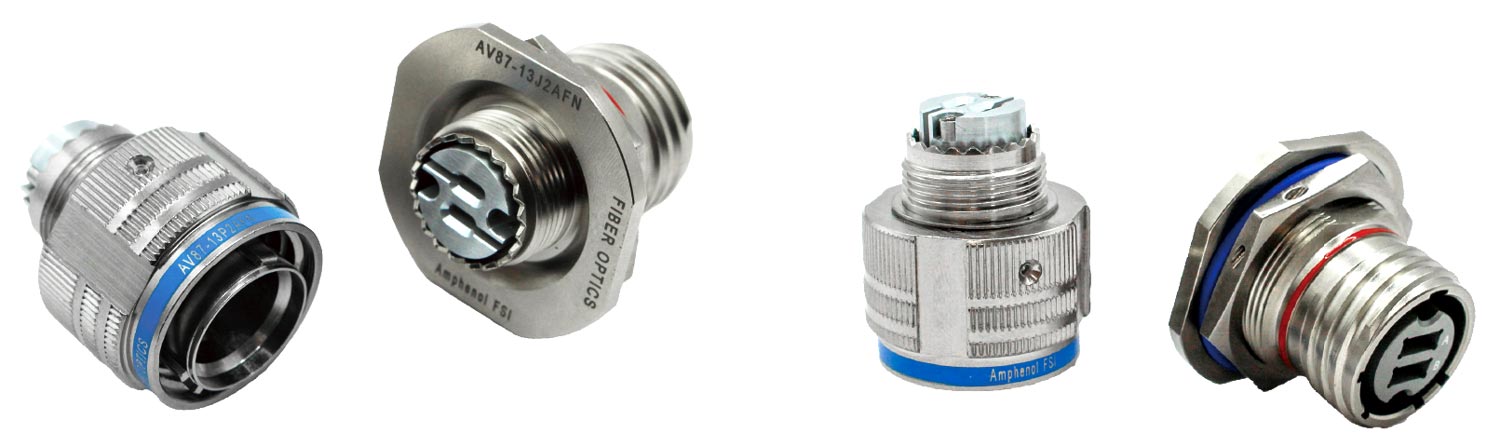

VITA87
VITA87は、VITA87規格およびSOSA™注）仕様に準拠して開発された光コネクタです。高い信頼性と耐環境性能を備えたMIL-DTL-38999 シリーズのコネクタシェルにMTフェルールを内蔵し、最大192芯の光ファイバ通信に対応します。これにより、優れた光性能に加え、堅牢性と優れた防水・防塵性能を実現します。
VITA規格およびSOSA仕様への準拠により、将来の拡張性と高い相互接続性を確保しています。VITA87コネクタは、高密度かつ高信頼の光接続ソリューションとして、次世代システムの実現に貢献します。
注）SOSA（The Open Group® Sensor Open Systems Architecture）は、相互運用性などを促進するために、C4ISRセンサーシステムのオープン・アーキテクチャ化を推進する標準化の取り組みです。
特長
- 最大192芯の光ファイバを、コンパクトなサイズ15のコネクタシェルに収容
- 3段階アライメント構造により、高精度かつ高信頼な接続を実現
- 堅牢なMIL-DTL-38999シリーズコネクタシェルを採用
- 物理的接触式/拡大ビーム方式MTフェルール対応
- MTフェルールはコネクタ後端部から専用工具で挿入可能
- MIL-DTL-38999シリーズIIIアクセサリーを使用可能
- VITA87規格およびSOSA™仕様に準拠
光接続方式
- 物理的接触式（PC-MT）
高信頼のUS Conec社のMT Elite を採用
8、12、16、24、32、48芯
シングルモード（最大32芯）
マルチモード（最大48芯）
PC研磨、APC研磨に対応 - 拡大ビーム方式（EB-MT）
高信頼のUS Conec社のPRIZM MT を採用
ARコーティング（反射防止コーティング）付きのレンズ
12、16、32芯
マルチモードのみ対応

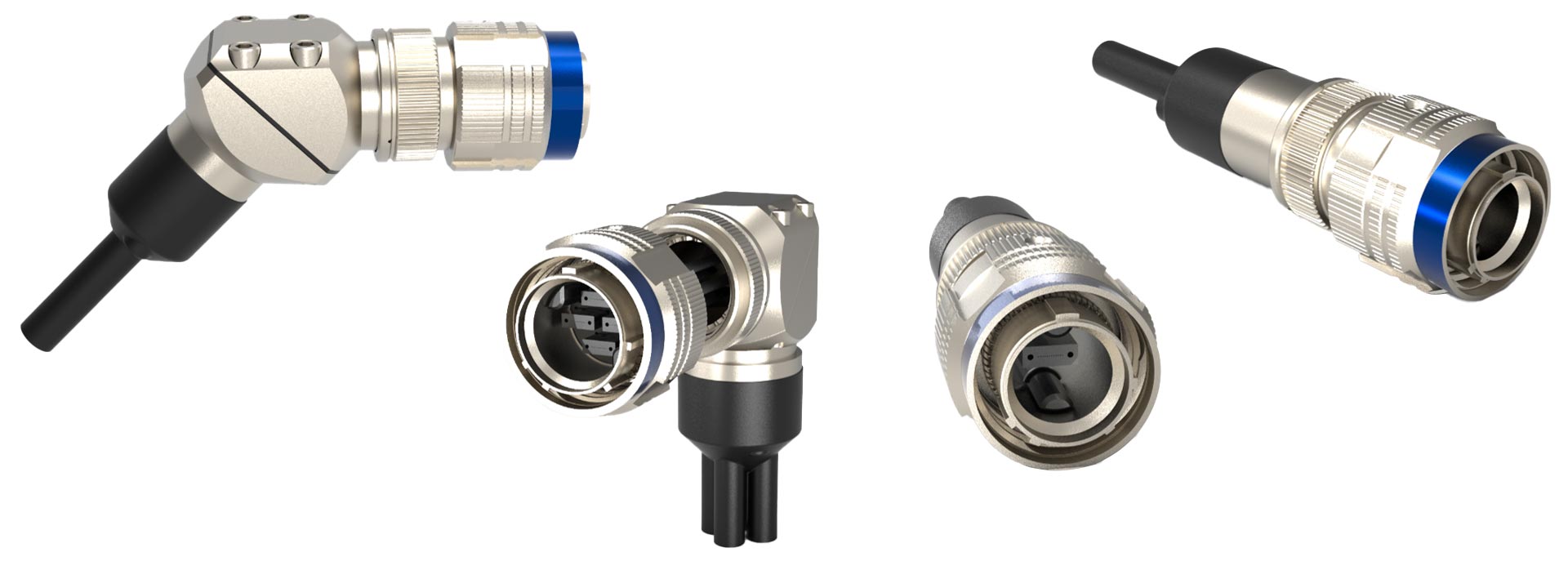

VITA87 バックシェル
アンフェノールは、VITA87コネクタ向けに専用バックシェルを標準ラインアップしています。コンパクト設計で、航空宇宙・防衛分野で実績のある光ファイバケーブル LITEflight® HD に最適化された構造です。
本製品はプルプルーフ（Pull-Proof）構造を採用しており、引張り耐性が高く、各MTフェルールが独立したケーブルエントリーに収まるため、光ファイバへの負荷を最小限に抑えます。例えば、 MTフェルール×4のアレンジにおいて、4つのエントリーがそれぞれ独立してクランプされるため、4方向に分岐するような複雑なルーティングにも対応しやすい設計です。
また、ポッティングを使用しない構造のため、分解、再組立て、必要なMTアセンブリのみ交換が可能です。 特定のMTフェルールに不具合が発生した場合でも部分交換ができ、現場での保守性と作業効率が大幅に向上します。
- VITA87コネクタ専用バックシェル（シェルサイズ 11 / 13 / 15 対応）
- コンパクト設計による省スペース化
- プルプルーフ（Pull-Proof）構造による優れた引張強度
- ストレート／45°アングル／90°アングルの3形状をラインアップ
- 光ファイバケーブル LITEflight® HD に適合
- 独立したケーブルエントリーに各MTフェルールを収納でき、多方向へのケーブルルーティングが可能
- IP68準拠の防水・防塵性能
- ポッティング不要で、分解・再組立て・リワークが容易
- 幅広いシェル材質／めっきオプションを提供
- エポキシ不要の組立構造
- 標準のMT付きアセンブリを組込み可能
- カスタム仕様にも対応可能
