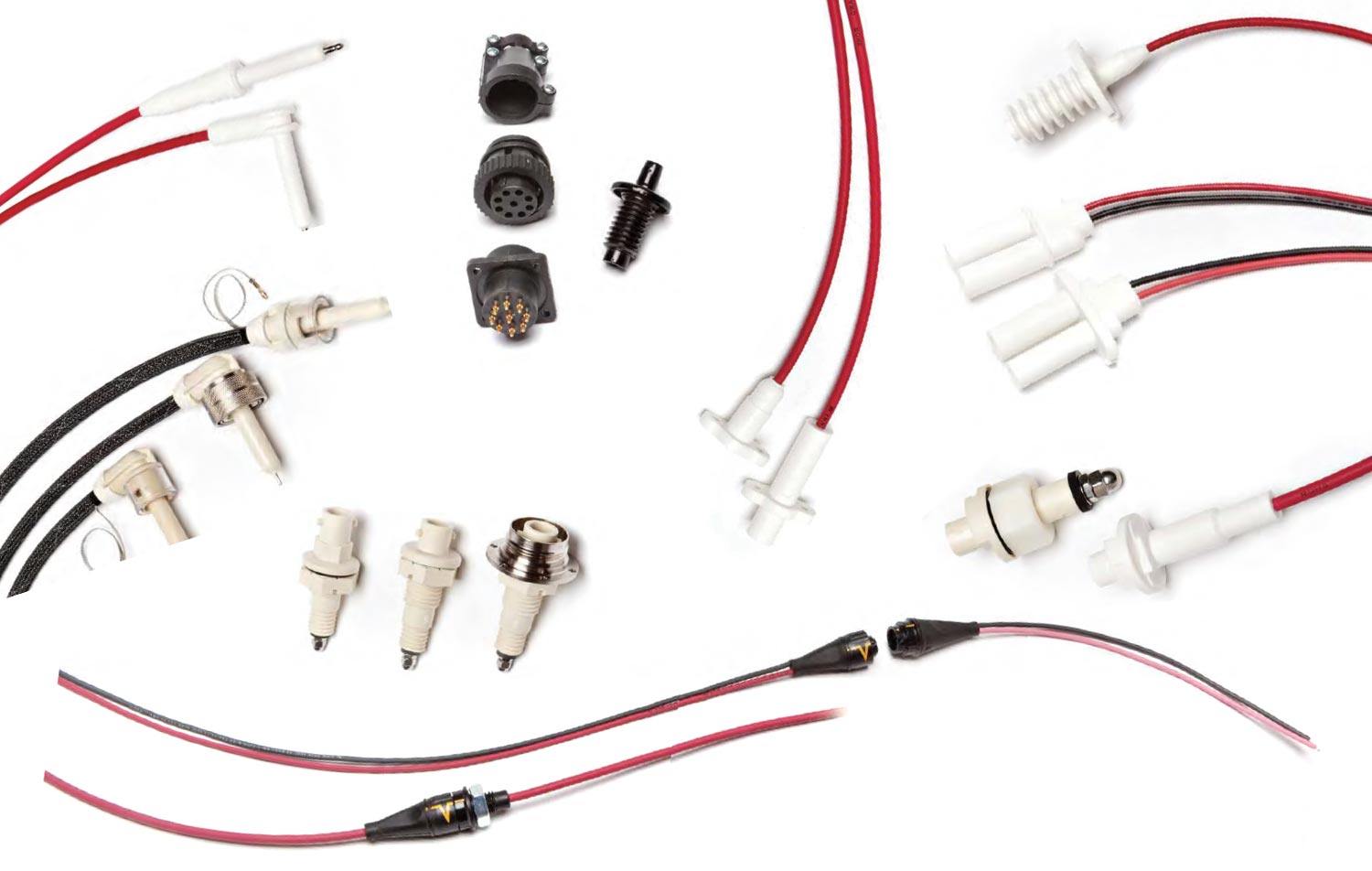

高電圧コネクタアセンブリ
アンフェノールは、何十年にもわたり、主要な医療機器メーカーと提携し、製品の安全性、効率性、多用途性を確保する高電圧コネクタおよびケーブルアセンブリを提供してきました。弊社の製品は、除細動器、先進的イメージング機器、美容医療機器、レーザー治療システムなど、幅広い用途に最適化されています。
先進的なコネクタ設計と高電圧ケーブルアセンブリ技術を融合することで、アンフェノールは、現代の医療および産業機器マーケットの厳しい要求に応える、堅牢で信頼性が高く、高性能な高電圧ソリューションを提供します。
特長
- 動作電圧範囲：1kVDCから100kVDC
- 必要なケーブル長をご指定頂くだけで、最適なケーブルアセンブリを設計
- 多様な標準コネクタ（中継、ライトアングル、パネルマウント、耐油性タイプなど）から選定可能
- 耐油設計で長年の実績（トランスオイルを絶縁体として使用する機器において、安全に高電圧を伝送）
- 誤嵌合防止キーが施された安全設計
- シリコーンオーバーモールド加工で豊富な技術（小型で柔軟、過酷な環境で使用可能）
- 多彩なラッチ機構をラインアップ
製品ラインアップ
Aシリーズ 1芯、最大25kVDC
小型・軽量で、豊富なラインアップを取り揃えています。高電圧試験装置、イオナイザー、ESDシミュレーターなど、多様な用途の要求に的確に応えます。
Bシリーズ 1芯、最大40kVDC
1/4回転ロック機構を採用しており、使用中も確実な嵌合を保持します。トランスオイル中でもシール性を発揮する耐油タイプのフィードスルーなど、多様な取付オプションを提供します。
Dシリーズ 2芯、最大15kVDC
高電圧の正負回路（フィード＆リターン）用途向けに開発されており、2回路構成が可能です。ヘリウムネオンレーザー向けの業界標準製品であり、他の高電圧用途にも幅広く使用されています。
Eシリーズ 2芯・3芯ラッチ付き、最大15kVDC
高電圧の多芯用途に最適な2芯、3芯コネクタで、独自のワイヤーラッチ機構により、安全性と信頼性を高めています。
Fシリーズ 1芯、最大35kVDC
より小型のAシリーズよりも、電圧容量を拡張し、最大35kVDCまで対応します。高電圧下でも簡便かつ安全に着脱できるため、シンプルかつ確実な接続が求められる用途に最適です。
Gシリーズ 超小型、1芯・2芯、最大20kVDC
航空宇宙・防衛など、高電圧かつ超小型・軽量が求められる用途に最適です。ヘッドアップディスプレイからミサイル発射点火システムまで、あらゆる場面に対応可能です。
Hシリーズ 多芯、防油タイプ、最大5kVDC
絶縁トランスオイルを使用する高電圧環境において、制御回路を導入するための丸型多芯コネクタです。レセプタクルはパネル取付型で、油漏れを防ぐシール性能を備えており、CTスキャン画像診断装置のX線管など過酷な環境でも使用されています。
Pシリーズ 3芯、最大75kVDC
コンパクトサイズながら、最大75kVDCの高電圧に対応します。レセプタクルは絶縁用トランスオイルに浸漬しても完全なシール性能を維持します。P-50型はマンモグラフィX線管や高出力レーザー用途の業界標準です。
Vシリーズ 自動ロック式、1芯・2芯、最大20kVDC
人間工学に基づいた設計かつ直感的な自動ロック機構を備えた高電圧コネクタで、ポータブル式の高電圧機器に最適です。頻繁な着脱が求められる現場で、迅速かつ確実な接続を実現します。
