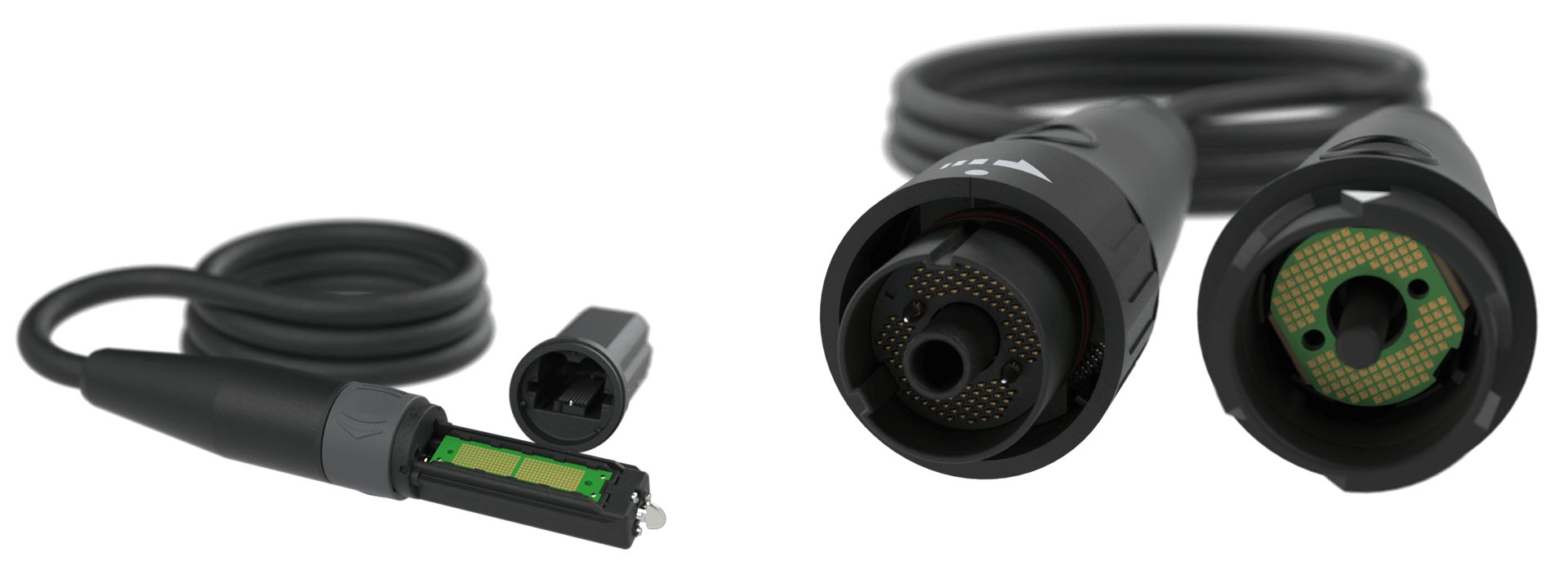

Medi | stac®
Medi | stac®は、優れた操作性、性能、そしてコストのバランスを兼ね備えた高密度コネクタです。アンフェノール独自のcStack™技術により極めて微細なピッチを実現し、直径わずか約30.5mmのコンパクトなサイズで132芯という高密度を達成しています。この特長により、電気生理学や超音波診断装置、各種診断機器などの医療用途はもちろん、限られたスペースで高密度接続が求められる幅広いアプリケーションに最適です。
Medi | stac®は、1コンタクトあたり定格電流250mA（連続）、動作電圧300V ACに対応し、高密度な信号アプリケーションにおいても高い信頼性を発揮します。
さらに、Pulse-Lok®の自動ラッチ機構を採用しており、音と手ごたえによる嵌合確認が可能です。誤嵌合防止キー、EMI/RFIシールド、および嵌合時IPx7の防水性能を備えており、過酷な環境下でも確実な接続を提供します。
特長
- 直径わずか約30.5mmの超小型サイズながら、132芯の高密度設計を実現
- 複数の誤嵌合防止キーの設定が可能で、安全性を強化
- EMI／RFIシールドにより、微弱信号の伝送にも対応可能な高いノイズ耐性
- Pulse-Lok®に採用されている自動ラッチ機構により、直感的な操作と音・手ごたえによる嵌合確認が可能
- 多彩なコネクタ形状をラインアップ
－ プラグ（ケーブル結線タイプ）
－ レセプタクル（ケーブル結線タイプ、パネル取付タイプ：前面／背面）

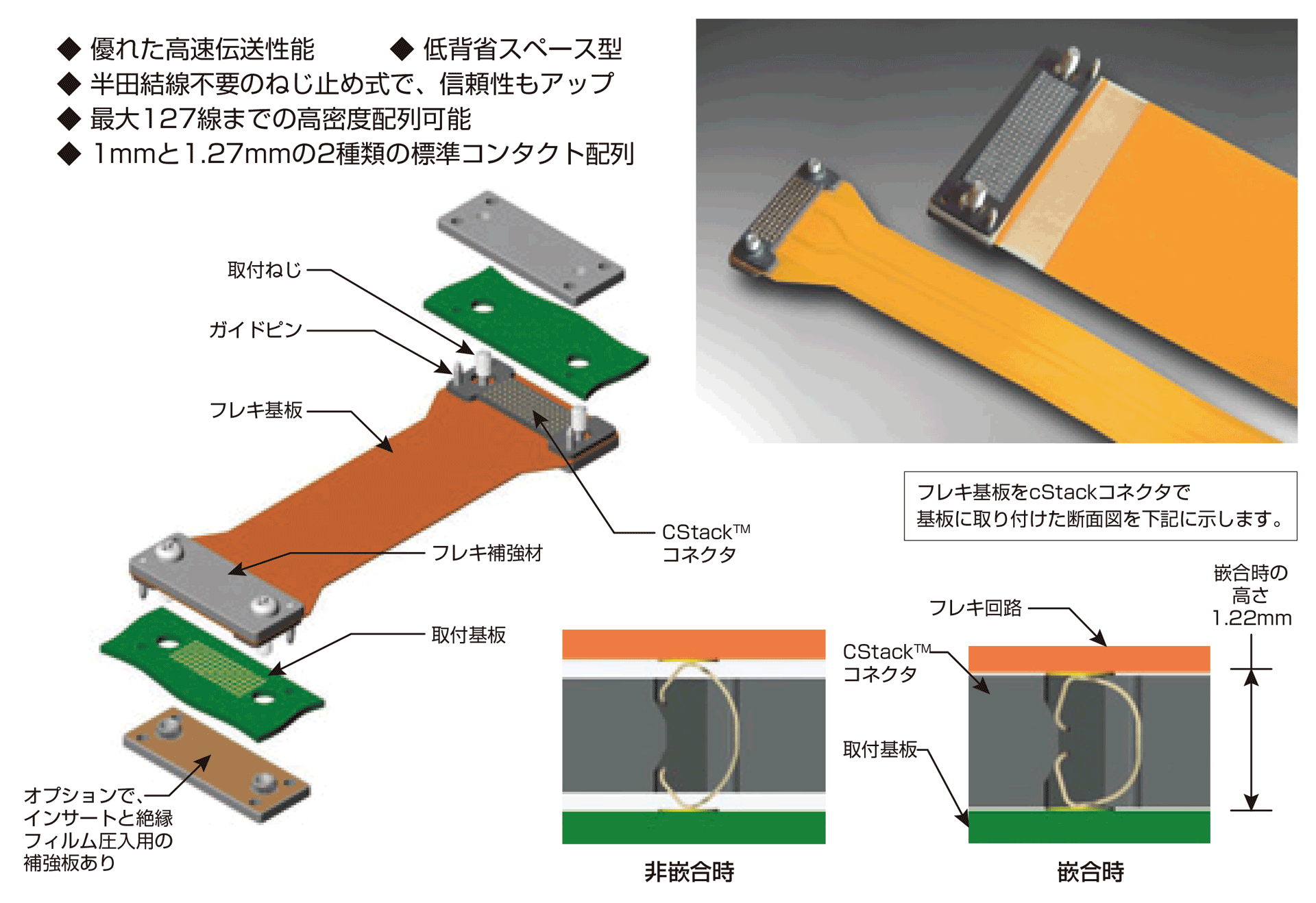

cStack™技術とは
cStack™ フレキ基板アセンブリは、特許取得のcStackコネクタが半田結線不要でフレキと基板を接続し、インピーダンス制御を取りつつ、高速伝送をローコストで実現します。
この製品についての詳しいお問合せは、こちらから。
