Mini ATHP シリーズ

  • 圧着

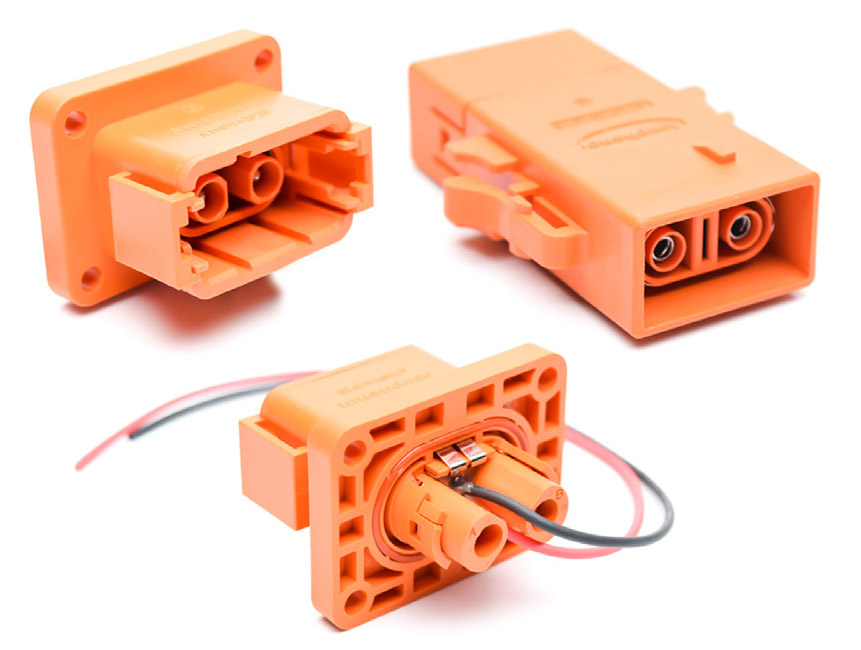

Mini ATHP シリーズ

Mini ATHP シリーズは、過酷な環境向けの電源用コネクタであるATHP シリーズの特長はそのままに、電流容量は20A、25A、35Aに対応します。強靭な樹脂製の筐体にEMC対策を施しており、自動車などの車載電子機器の電源用途にも安心してお使い頂けます。

特長

  • 環境に強い熱可塑性ハウジング(難燃性:UL94-V0を取得)
  • 高振動、機械的な衝撃に強い頑丈な構造
  • IP67の防水・防塵性能(嵌合時)
  • EMCシールド、HVIL(高圧連動ループ)回路も提供可

仕様

  • 定格電圧:1000V AC/DC
  • 定格電流:20A(2.5mm²)、25A(4.0mm²)、35A(6.0mm²)
  • 使用温度:-40℃~+130℃
  • 絶縁抵抗:500MΩ以上(25°Cの場合)
  • 防水性:IP67(嵌合時)
  • 耐久性:100回挿抜
  • 芯数:2芯
  • 嵌合回数:100回
  • 熱可塑性ハウジング(難燃性 : UL94-V0を取得)
  • 使用温度:-40°C~+130°C
