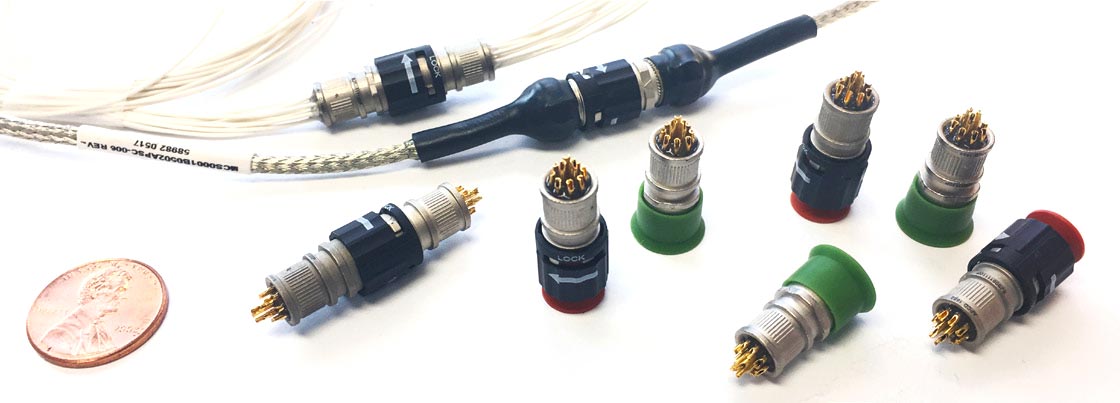

ナノペガサスは、外径8.3mmのシェルサイズに、11芯の高性能なコンタクトを狭ピッチで配置した、超小型の樹脂コネクタです。Micro-DやNano-D が使われるタイトなスペースに最適ですが、ナノペガサスは、丸形でワンタッチ嵌合のため使い勝手が格段に優れています。

スクーププルーフ構造により嵌合時のコンタクト損傷を防護、インターフェイシャルシールにより、
埃、湿気、腐食からコンタクトを保護すると同時に、嵌合時のIP67を保証します。

加えて、一体成型のコネクタシェル構造が、防水防塵性を高め、低温から高温まで厳しい温度条件下でもクラックの発生を抑えます。シェル材質は高性能ポリエーテルイミド樹脂を採用しており、-65℃ ~+175℃の温度範囲での使用、および高い嵌合耐久性を可能にします。また、無電解銅ニッケルめっきを施すことで、40dB~60dBのEMIシールドを保証します。

ナノペガサスは、狭ピッチの半田結線です。コネクタ単体でのご提供のほか、ケーブルアセンブリでも承ります。

特長

  • 狭小筐体(シェルサイズ5)に11芯を配置、コンタクト間1.27mmピッチ
  • USB2.0/3.0, CAN-Bus, CAT5, CAT6等の通信規格を狭い場所で使う用途に最適
  • 定格電流1A、定格電圧350VDC、耐電圧100VAC(70,000ft)
  • 1/4回転バヨネットのワンタッチ嵌合
  • 嵌合時IP67 (インターフェイシャルシール付き)
  • ポリエーテルイミド樹脂製の一体成型シェル構造のため、優れた耐熱性と高耐久性
  • 1嵌合ペアで7.5gmの軽量性
  • 適用電線サイズ:28AWG
  • 0.76μ厚の金めっきコンタクトにより、長寿命、優れた嵌合耐久性を実現
  • 最大60dBのEMIシールド性(無電解銅ニッケルめっき)

仕様

耐衝撃 300G, 3軸
耐振動 43.9G ランダム振動
難燃性&毒性試験 FAR Par 25 Appendix F, Part 1に準ずる
シール性 IP67(嵌合時)
耐液性 Skydrol, Ethylene Glycol, Jet Aなど
耐電圧 250VAC @ 海面位;  100VAC @ 70,000ft
塩水噴霧 塩水濃度5%@95˚C 48時間
使用温度 -65°C~+175°C
EMIシールド特性 50dB Typ.
ナノペガサス カタログダウンロード
