PW シリーズ

  • 半田

PW シリーズ

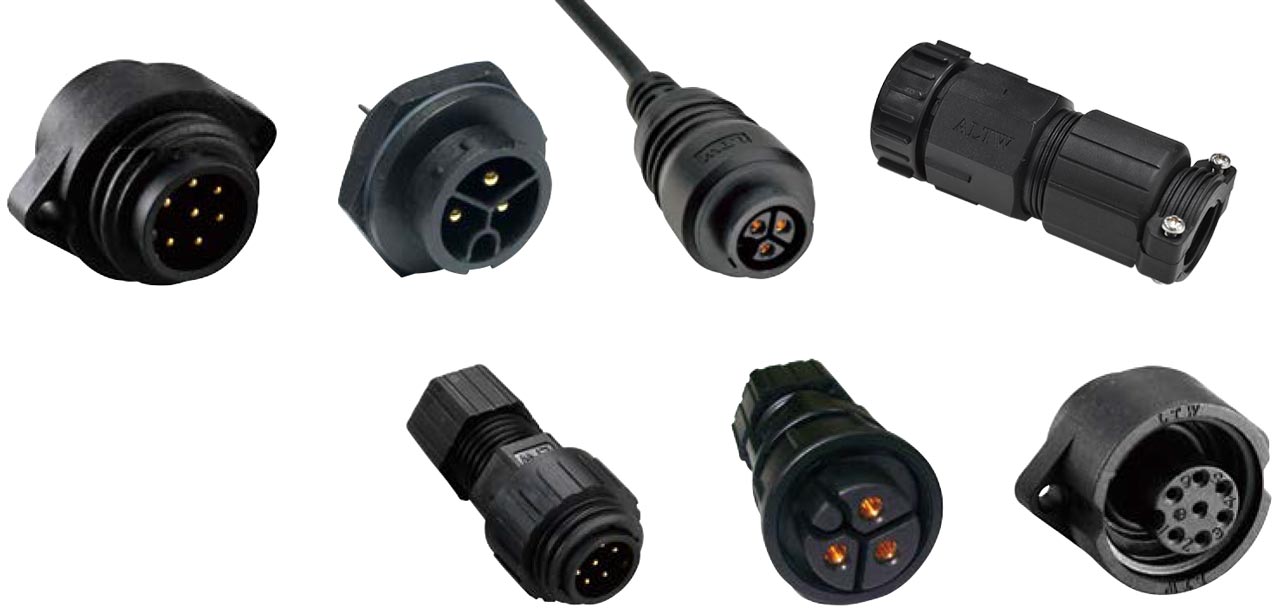

PW シリーズは、8A~50Aまで対応した樹脂製の防水電源コネクタです。IP67の嵌合時防水、500回の嵌合耐久性を満足しており、プラグは現場組立タイプのため、作業性にも優れています。

豊富なラインアップを取り揃えておりますので、多様な電源用途にお応えすることができます。カスタムにも柔軟に対応しますので、お気軽にお問合せください。

仕様

下記に示す仕様以外の製品もお選びいただけます。
詳細は弊社までお問合せください。

嵌合方式 ねじ式(PWE、PWF)、2点バヨネット(PWC)、
3点バヨネット(PWL、PWMU)
定格電流 8A(PWE)、12A(PWF)、20A(PWC)、
30A(PWL)、50A+2A(PWMU)
保護等級 IP67(嵌合時)
使用温度範囲 -40℃~+105℃
嵌合耐久性 500回
PWE
(8A)
PWF
(12A)
PWC
(20A)
PWL
(30A)
PWMU
(50A+2A)
PWE 5芯

5芯

PWF 2芯

2芯

PWC 3芯

3芯

PWL 3芯

3芯

PWMU 2芯

50A(電源用)2芯
2A(信号用)2芯

PWE 6芯

6芯

PWF 3芯

3芯

    PWMU 4芯

50A(電源用)2芯
2A(信号用)4芯

PWE

7芯

PWF

4芯


PW シリーズ カタログ
