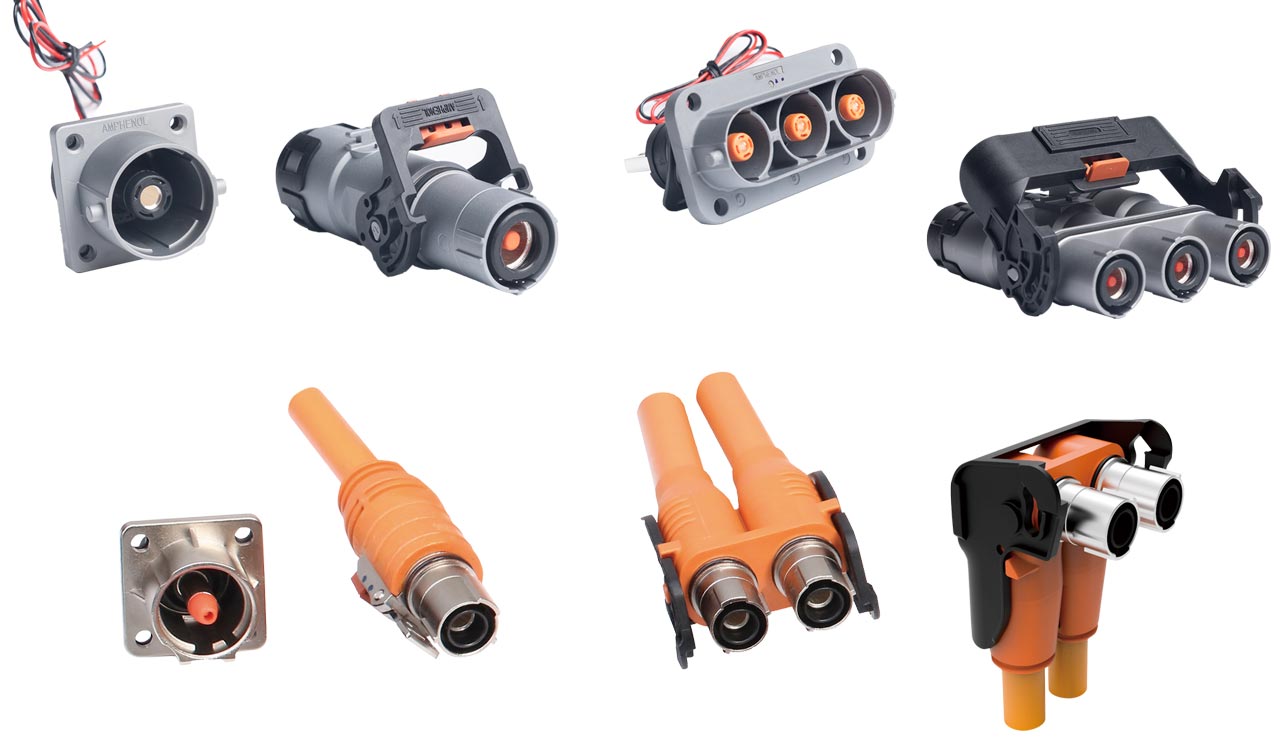

PowerLok シリーズは、RADSOK®コンタクトを採用した、ローコストの高電圧、大電流コネクタです。1芯～3芯、多彩な結線タイプを取り揃えているほか、HVIL（インターロック）機構、360°EMIシールド、複数キーコードなどの特長をもっています。1000V DCの高電圧、最大400Aの大電流用途にお使いいただけますので、EV／HEV、EVバイク/バス、ハイブリッド建機等に最適なコネクタです。
電流値、ケーブルサイズ等、様々な用途に応じた幅広いラインアップを展開しておりますので、お客様の仕様に応じて、最適な製品を提案いたします。
PowerLok シリーズ用の高電圧ケーブルは、弊社の PowerLink™ を推奨します。
PowerLokシリーズ 選定早見表
※各製品名をクリックすると、PowerLokシリーズの各製品ページをご覧いただけます。
| 製品名 | PowerLok120 (1芯) |
PowerLok120 (2芯) |
PowerLok300 (1芯) |
PowerLok300 (2芯) |
PowerLok300 (3芯) |
PowerLok500 (1芯) |
|---|---|---|---|---|---|---|
| 芯数 | 1 | 2 | 1 | 2 | 3 | 1 |
| 定格電圧 | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC |
| 定格電流 (Max.) |
90A～120A | 90A～120A | 200A～250A | 200A～250A | 200A～250A | 250A～400A |
| 適用電線サイズ (mm²) |
16 mm², 25 mm² |
16 mm², 25 mm² |
50 mm², 70 mm² |
50 mm², 70 mm² |
50 mm², 70 mm² |
50 mm², 70 mm², 120mm² |
| 防水性 | IP67 (嵌合時) |
IP67 (嵌合時) |
IP67,IP6K9K (嵌合時) |
IP67,IP6K9K (嵌合時) |
IP67,IP6K9K (嵌合時) |
IP67,IP6K9K (嵌合時) |
| HVIL (インターロック) |
● | ● | ● | ● | ● | ● |
| 360°EMI シールド | ● | ● | ● | ● | ● | ● |
| タッチプルーフ | IP2X | IP2X | IP2X | IP2X | IP2X | IP2X |

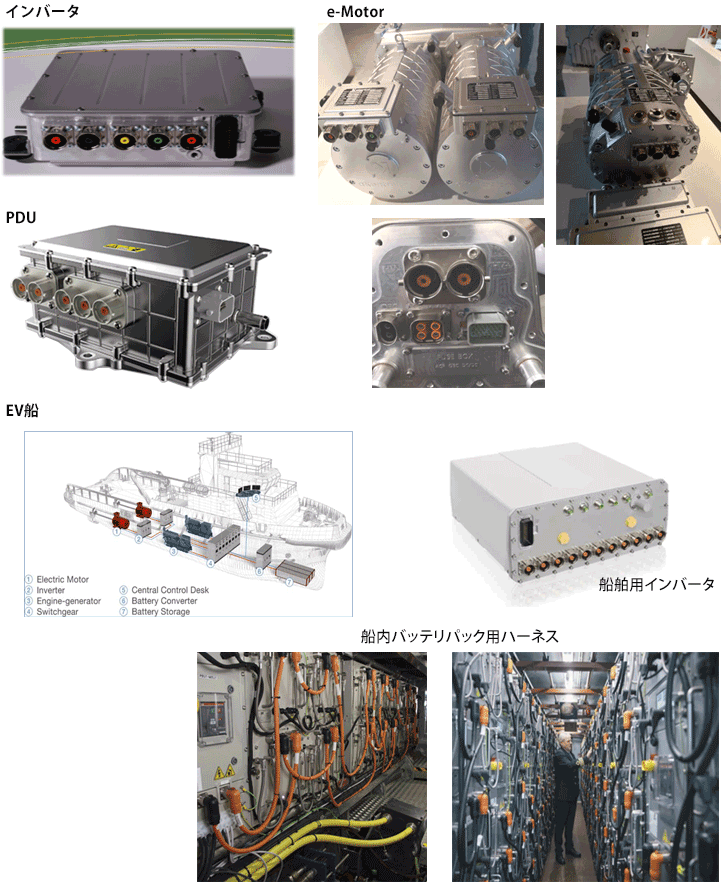

アプリケーション例
