R58 シリーズ

R58 シリーズ

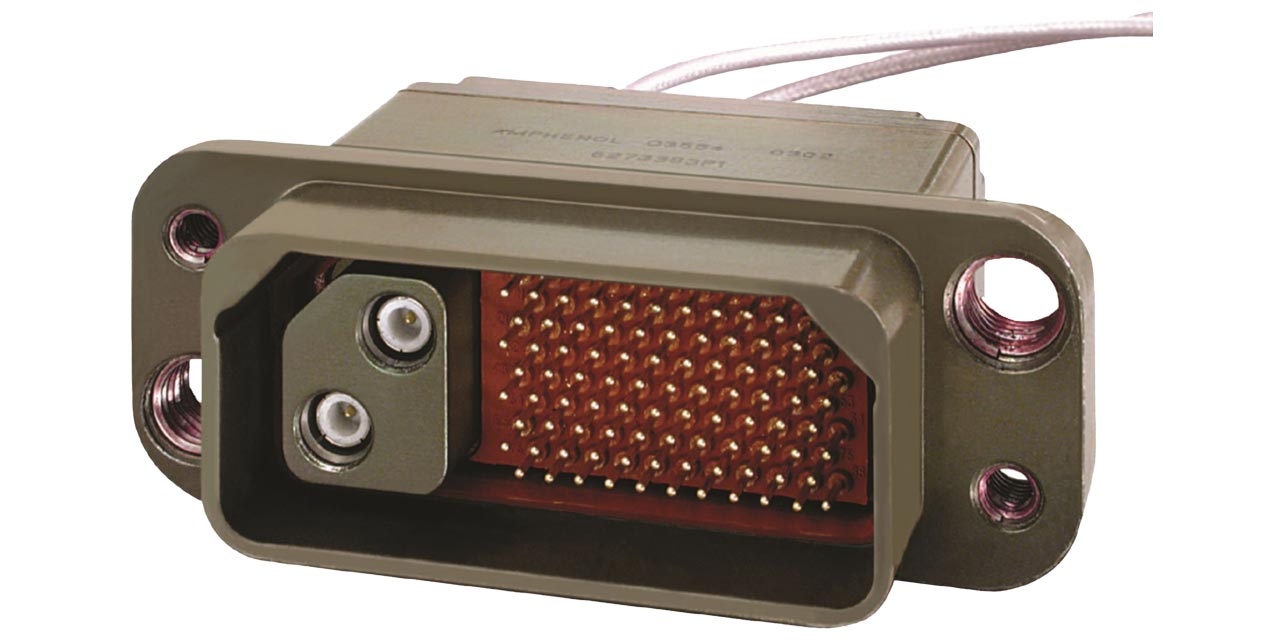

R58 シリーズは、MIL-DTL-83733に準拠した耐環境型の角型コネクタです。EMIシールド特性、耐腐食性が必要とされる、防衛用途、民間航空機向けに最適です。フィルタータイプ、非フィルタータイプどちらも提供しており、フィルタータイプは、キャパシタとコンタクトをオリジナルのリテンションクリップにより無半田接続することで、振動・衝撃や熱による歪からキャパシタを保護し、厳しい環境下でも安定したEMI性能を実現します。

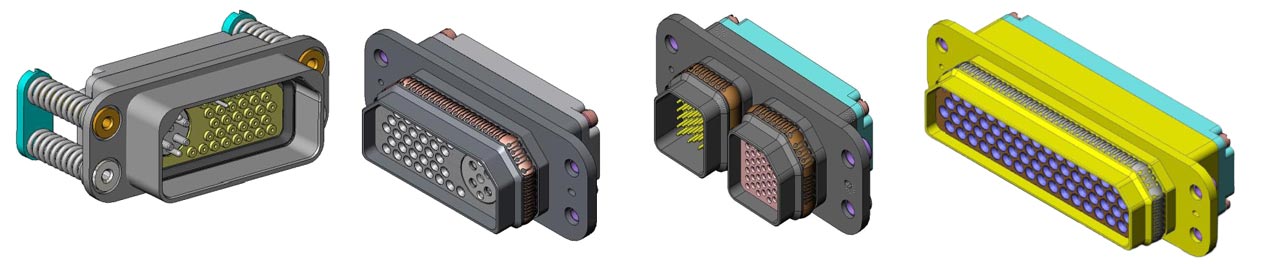

インサートアレンジは、カスタムから185もの標準コンタクトを組込むことが可能で、標準コンタクトはサイズ12、16、20と22Dの圧着、PCBタイプを取り揃えています。また、同軸、光コンタクトも組込み可能です。

アルミニウム合金を削り出した堅牢なシェルを採用しており、表面処理は、カドミウムめっきOD色クロメート処理や無電解ニッケルめっきなど複数のオプションをお選びいただけます。

特長

  • EMIシールド、耐腐食性に優れた耐環境型角型コネクタ
  • 絶縁抵抗:5000 MΩ @ 500 VDC
  • 使用温度範囲: -55°C ~+125°C
  • MIL-M-14準拠の樹脂製の絶縁体
  • シリコーンゴム製のグロメット、インターフェイシャルシール
  • リアリリース式スナップイン圧着コンタクト
  • ミリタリー仕様のコンタクトを採用
    -M39029/57 & M39029/58(サイズ22D)
    -M39029/4 & M39029/5(サイズ 20、16、12)
    -M39029/50 & M39029/51(サイズ12同軸)
