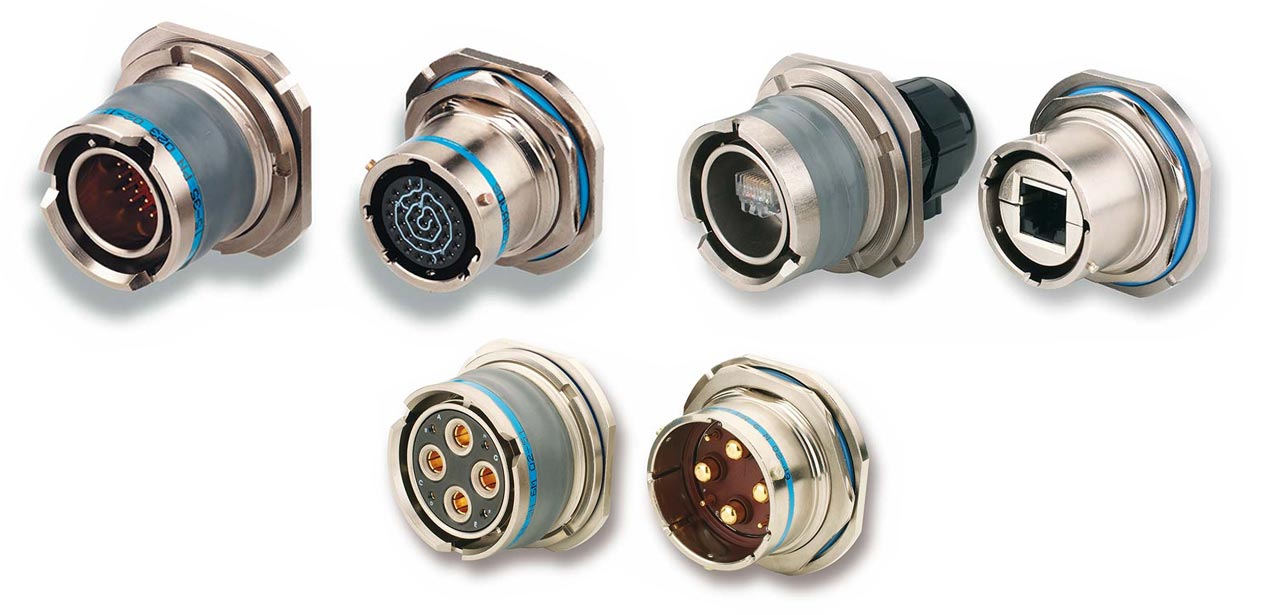

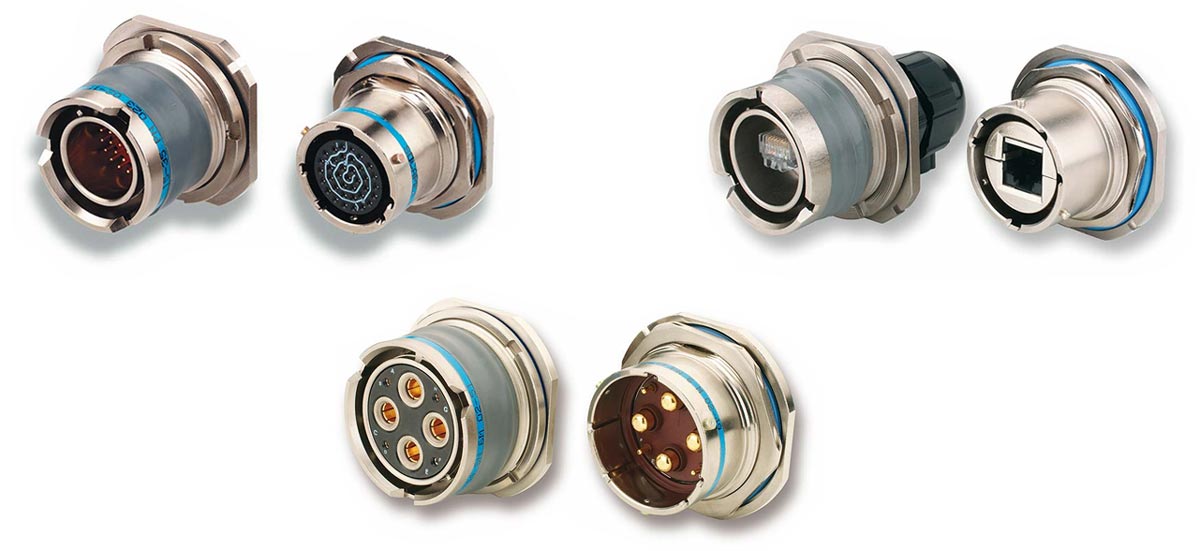

RNJ シリーズ

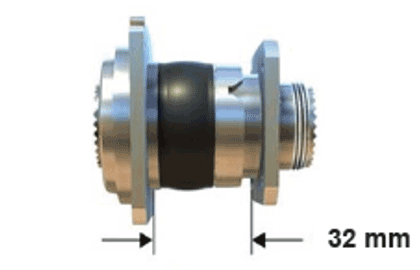

RNJ シリーズは、フローティング構造を備えた、MIL-DTL-38999準拠のラック＆パネルコネクタです。パネル間最小32mmで接続できる構造のため、システムの大幅な省スペース化が図れます。
インサート配列は、MILDTL-38999 シリーズIIIに準じており、高密度な配列と豊富なコンタクトオプションが特長です。

特長

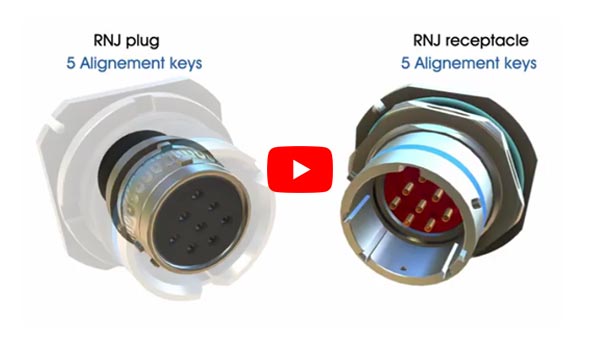

アライメントのずれ補正
XY 方向（+/-1mm）、角度（+/-6°）、嵌合方向（0.5mm）に対し、アライメントずれを補正
MIL-DTL-38999 シリーズIIIのインサート配列に準拠
豊富な種類のコンタクト
MIL-DTL-38999 シリーズIIIコネクタ用M39029 コンタクトが使用可能
サイズ22D、16、12、8、4（信号、電源、Coax、Twinax などあり）
グラウンディングフィンガーによる優れたEMI シールド性能

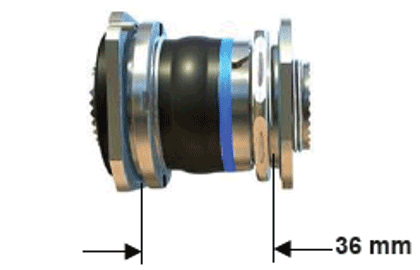

パネル間距離を短縮できる低背型構造
シェルサイズ11～25の8種類
500 回の嵌合保証
工具はMIL-DTL-38999 シリーズIIIコネクタと共通
インターフェイシャルシールにより耐環境性を向上
フローティングプラグの背面気密性能を強化
MIL-DTL-38999 シリーズIIIコネクタ用M85049 バックシェルが使用可能
100％スクーププルーフ構造により、コンタクトの破損防止
