SC39

SC39

MIL-DTL-38999 シリーズIIIをベースに開発された、軽量でコンパクトなプッシュプルコネクタです。1500回の嵌合耐久性があり、MIL-DTL-38999 シリーズIIIのインサートアレンジに準拠しています。ランヤードを取り付けて、ランヤードリリース式コネクタとしての実績が多くあります。

100%スクーププルーフ構造でコンタクトの外部損傷を防ぎ、インターフェイシャルシールによりコンタクト間のシール性を高め、電解腐食を防止します。
また、グランディングフィンガー付きシェルのため、コネクタをEMI/RFIから保護します。

D38999で使用する同軸、電源、信号、Quadraxコンタクトを組込み可能です。

特長

  • 瞬間離脱が可能なブレーカウェイコネクタ
  • 30以上のインサートアレンジ
  • サイズ8、12、16、20、22D、23コンタクトを使用
  • スタンダードタイプ:コネクタ嵌合保持力 5~10 kgf
  • 低嵌合力タイプ:コネクタ嵌合保持力 10 kgf以下
  • スタンドオフ、低背位、バックシェル統合プラグ、狭小フランジタイプあり

アプリケーション

  • 防衛用野外通信システム、C4ISR
  • 防衛車両
  • 防衛航空機
  • 艦艇
  • ミサイルシステム

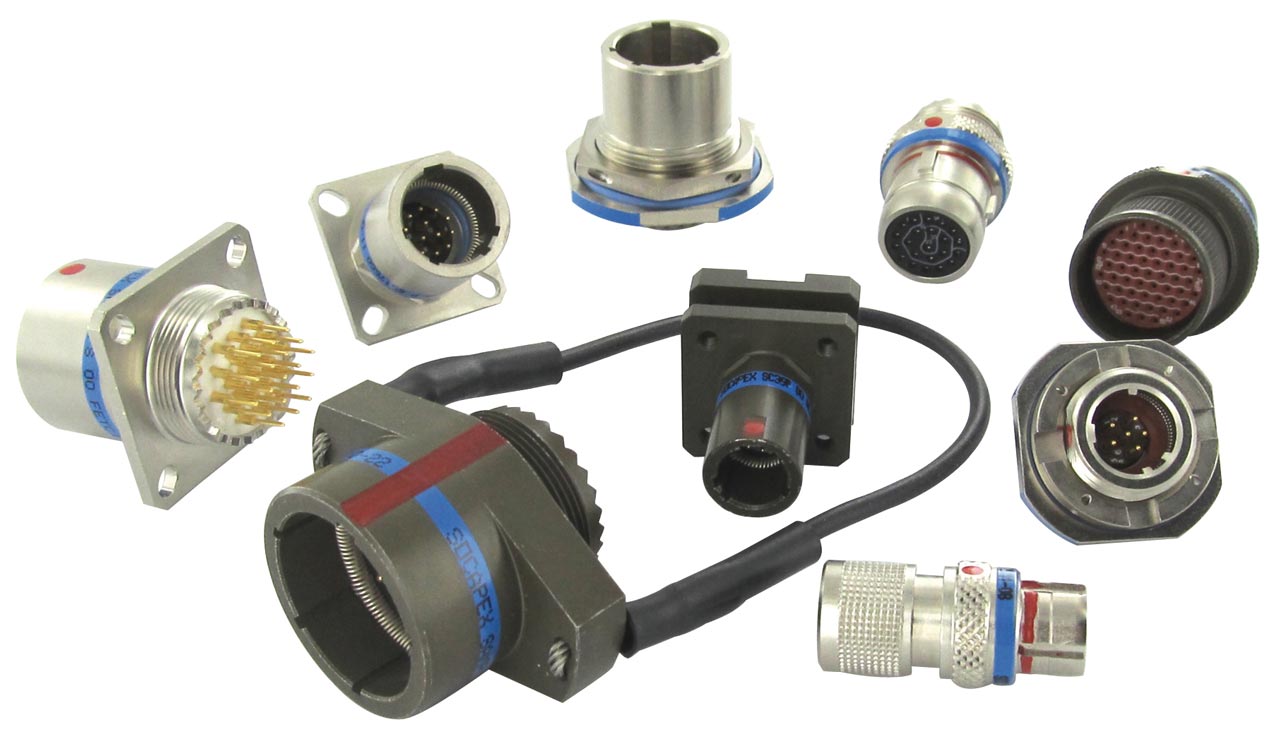

ブレーカウェイコネクタ SC39

SC39 カタログ
