SuperFlex

SuperFlex

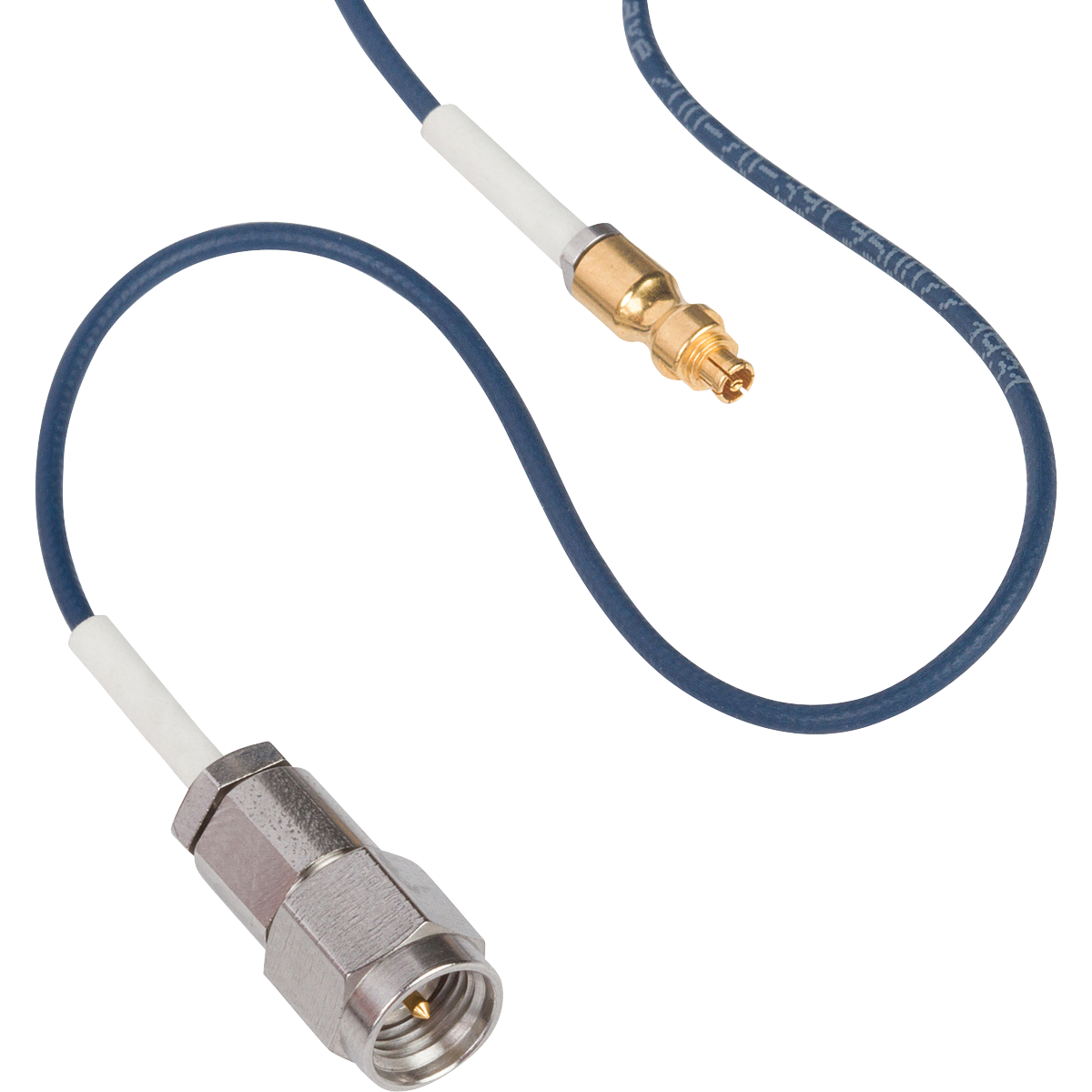

SuperFlex は、FleXtra シリーズの柔軟性、屈曲性を進化させた超柔軟性同軸ケーブルです。従来品のFleXtra シリーズ(最小屈曲半径2.5mm)に対し、SuperFlexは最小屈曲半径1.6mmを実現しました。

Φ1.2mmケーブルを提供しており、SMA2.92mm2.4mm1.85mmSMPSSMPMを結線できます。 標準品のほか、カスタム対応も承っております。

仕様 (FleXtraとの比較)

SuperFlex

  SuperFlex
Φ1.2mmケーブル
FleXtra
Φ1.2mmケーブル
外径 (Φmm) 1.4 1.4
伝搬遅延 70% 70%
最小屈曲半径 (静止時) (mm) 1.6 2.5
重量(g/m) 5.4 5.2

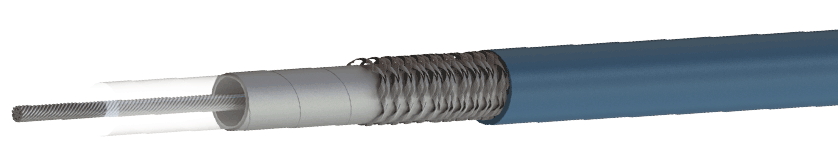

中心導体 撚線SPC 単線SPC
使用温度範囲(℃) -40℃~+90℃ -65℃~+125℃
シールド効果 (~18GHz) (dB) >90 >90
被覆の色 ネイビー ブルー

性能早見表 (FleXtraとの比較)

  SuperFlex
Φ1.2mmケーブル
FleXtra
Φ1.2mmケーブル
柔軟性 もっとも良い とても良い
耐屈曲性 もっとも良い とても良い
反射減衰量 良い とても良い
使用温度 良い とても良い

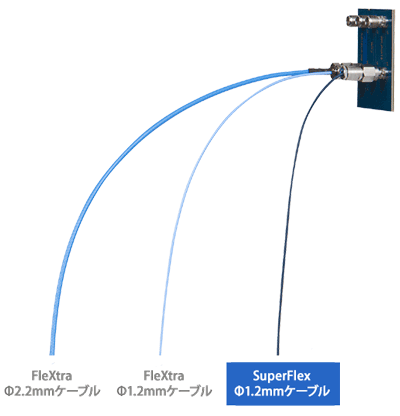

屈曲性の比較図(SuperFlex vs FleXtra)
SuperFlex カタログ
