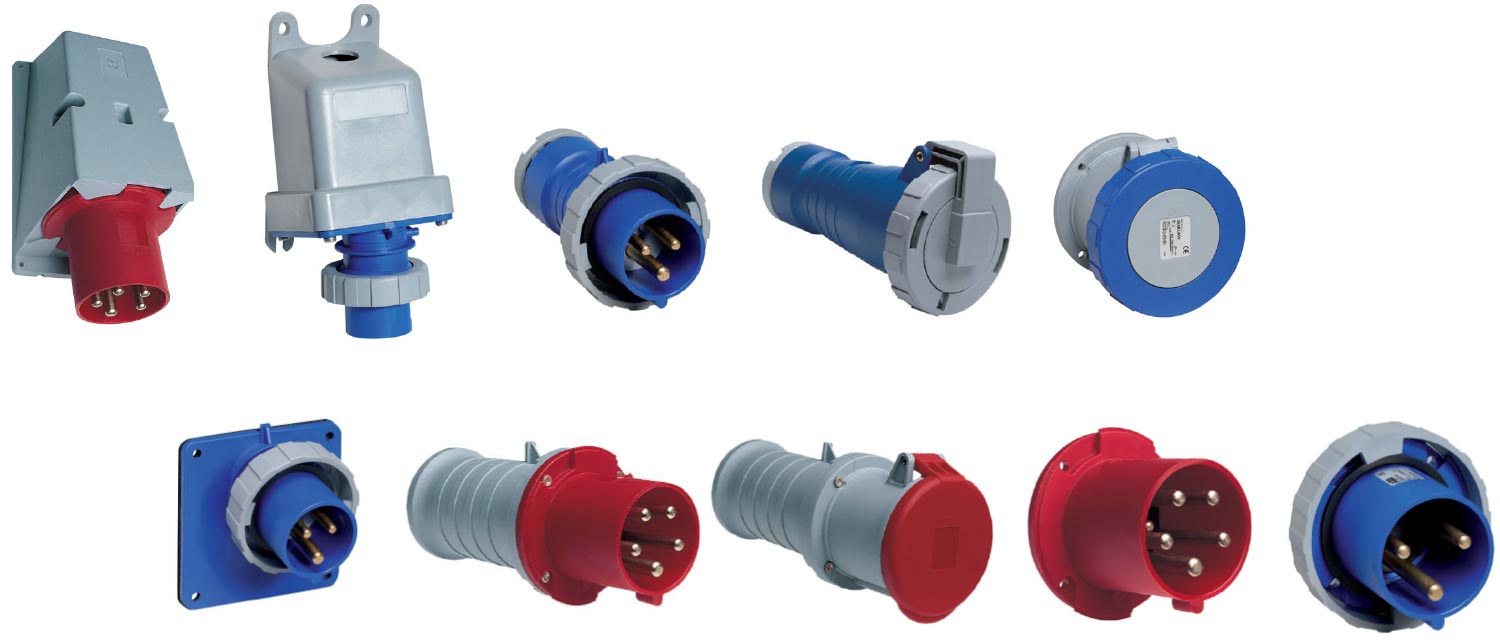

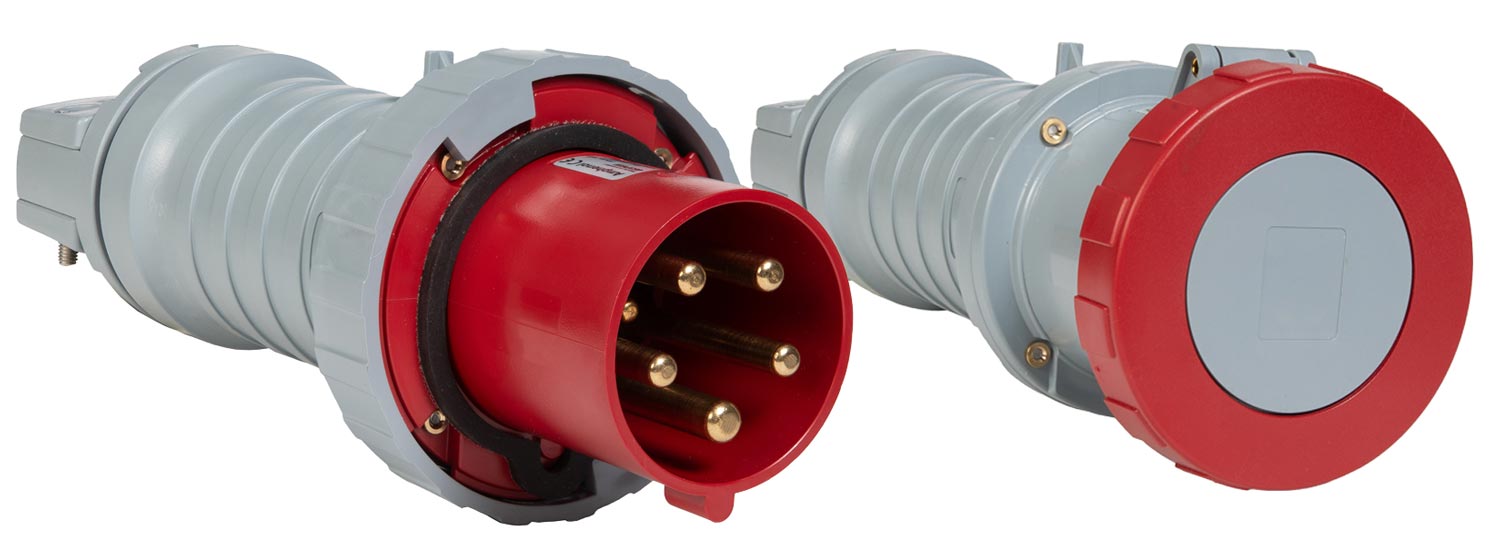

Tough & Safe

Tough & Safeシリーズは、優れた耐久性と信頼性を兼ね備えた、産業用プラグ＆ソケットのハイグレードモデルです。

PBT樹脂製ハウジングにより、衝撃や薬品に強く、長期間の使用でも安定した性能を維持します。最大 125Aの大電流、防水仕様（IP67）および防沫仕様（IP44）を揃え、さまざまな現場ニーズに柔軟に対応可能です。ケーブルの確実な固定を実現する2 重クランプ構造など、安全性を高める工夫が随所に施されています。Tough & Safeシリーズは、過酷な環境下でも高い操作性と信頼性を発揮します。

特長

定格電流：16A、32A、63A、125A
定格電圧：200VAC ～ 690VAC
PBT 樹脂製ハウジングにより、優れた耐衝撃性
耐候性・耐薬品性・防水仕様（IP67）または防沫仕様（IP44）
2 重ケーブルクランプ構造により、確実に配線を固定
耐腐食性に優れたSUS 製ねじを採用
Pilot contact（パイロットコンタクト）対応可能

アプリケーション

データセンター
産業用途
充電設備
建設現場
港湾・造船所
鉱山
食品・飲料業界

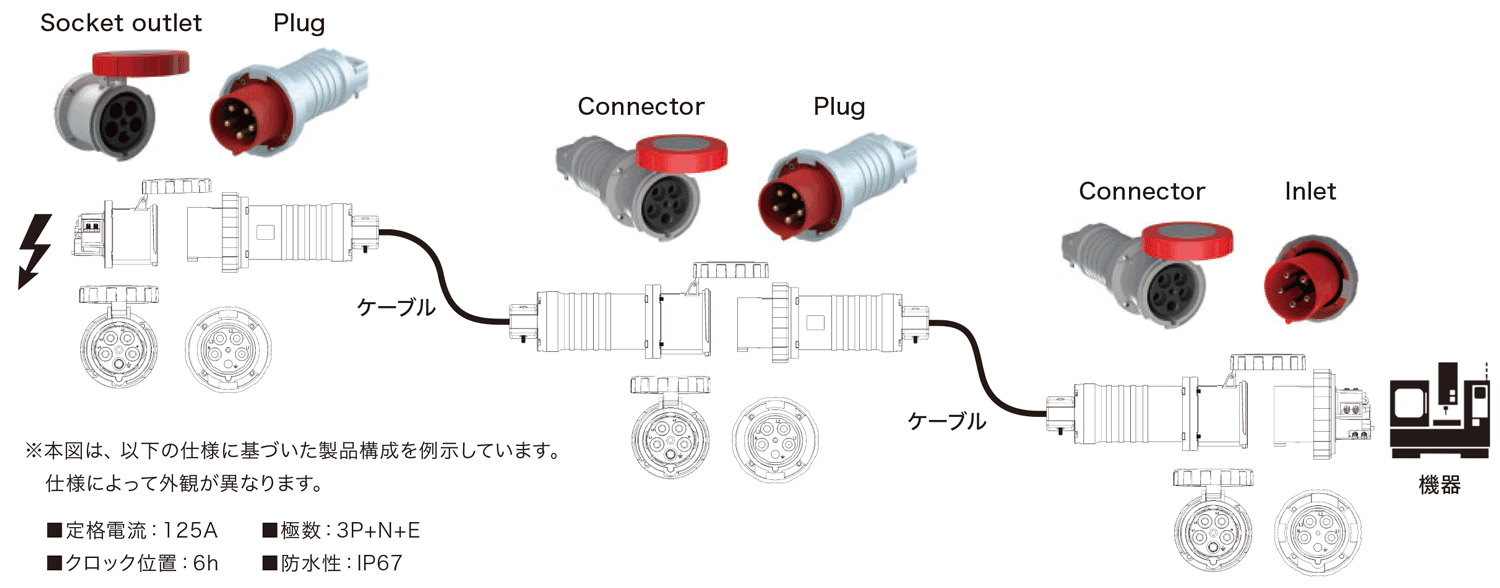

製品構成図

電源側のSocket outletから、Plugを介してケーブルに接続し、途中にConnector（中継用コネクタ）を挟みながら、最終的に機器側のInletへと安全に電力を供給する構成となっています。各接続部にはロック機構や誤接続防止設計を採用しており、高い耐久性・安全性・作業効率を実現しています。

挿抜回数について

IEC60309 規格における挿抜耐久性試験（Normal Operation Test）では、“無負荷時（off-load）” と “通電時（on-load）” を明確に区別しており、定格電流に応じて必要サイクル数が Table 7（IEC60309-1）にて規定されています。

例として AC / Series I の場合：
定格電流	無負荷時（off-load）	通電時（on-load）
16A	5,000回	規定なし
32A	1,000回	1,000回
63A	1,000回	500回
125A	250回	250回
250A	125回	125回

IEC60309 では “挿抜サイクル数は一律ではなく、定格電流と on/off load 条件により異なります。また IEC60309 は on-load（定格通電状態）での挿抜試験も規格として要求しており、通電挿抜を禁止する規格ではございません。なお、実運用においては安全性および接点保護の観点から、通電状態での頻繁な挿抜は避け、遮断後に抜き挿しされることを推奨しております。
