PVコネクタ分岐ケーブル Y字型
PVコネクタ分岐ケーブルは、太陽光発電システムのソーラーパネル、インバータ、コントローラボックス間の並列接続において使用され、配線の効率性、安全性、接続信頼性を高めます。
本分岐ケーブルはMC4互換のH4またはH4 Plusコネクタを結線しており、1000V、1500V対応をご用意しております。
ヒューズ内蔵型もラインアップしており、IEC/EN 62093およびUL9703に適合しています。

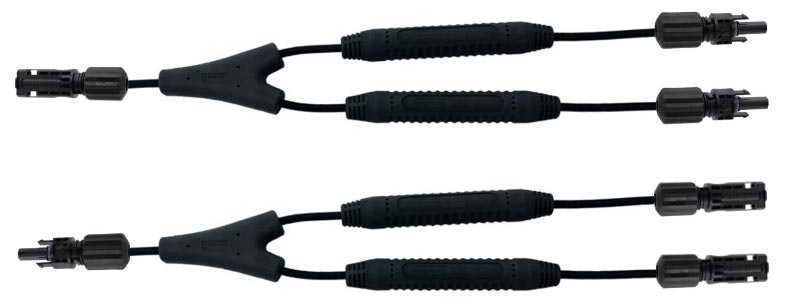

現在、オンライン販売にて、ヒューズ付きPV分岐ケーブルを大特価販売しております。販売ページはこちら

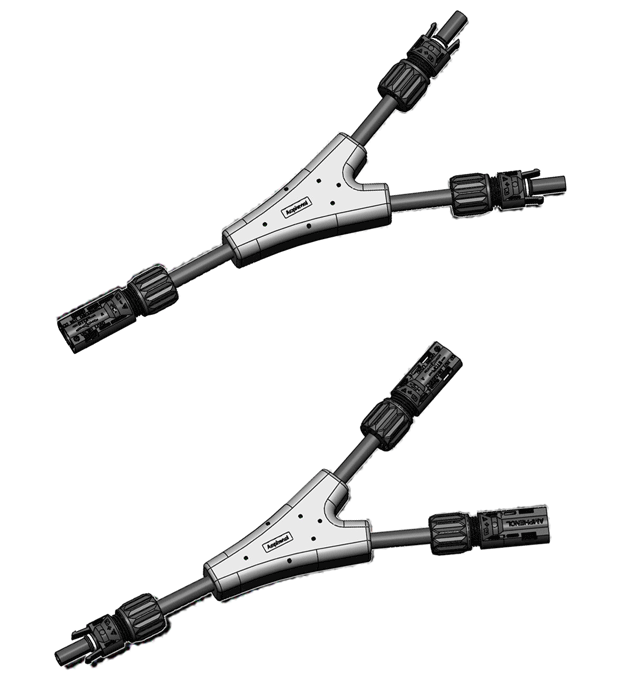

PVコネクタ分岐ケーブル Y字型（1000V/1500V対応）
| 仕様 | |
|---|---|
| 適用電線サイズ | 6.0mm /10AWG |
| 定格電圧 | 1000V DC/1500V DC |
| 定格電流 | 入力：15A 出力：30A |
| 保護等級 | IP67（嵌合時） |
| 温度範囲 | -40℃～＋85℃ |
| オーバーモールド材質 | TPV、UL94V-0 |
| ケーブル曲げ半径 | 30mm |

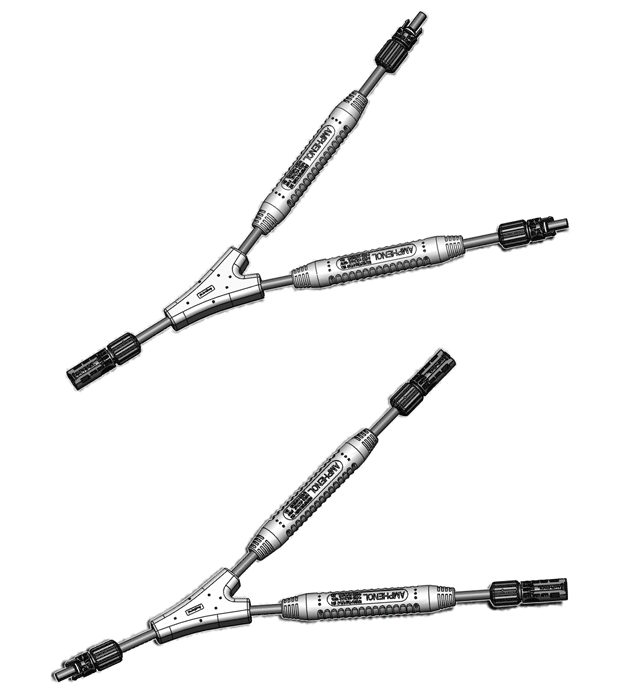

ヒューズ付き PVコネクタ分岐ケーブル Y字型（1000V対応）
| 仕様 | |
|---|---|
| 適用電線サイズ | 6.0mm /10AWG |
| 定格電圧 | 1000V DC |
| 定格電流 | ヒューズの定格電流に準ずる |
| 保護等級 | IP67（嵌合時） |
| 温度範囲 | -40℃～＋50℃ |
| オーバーモールド材質 | TPV、UL94V-0 |
| ケーブル曲げ半径 | 30mm |

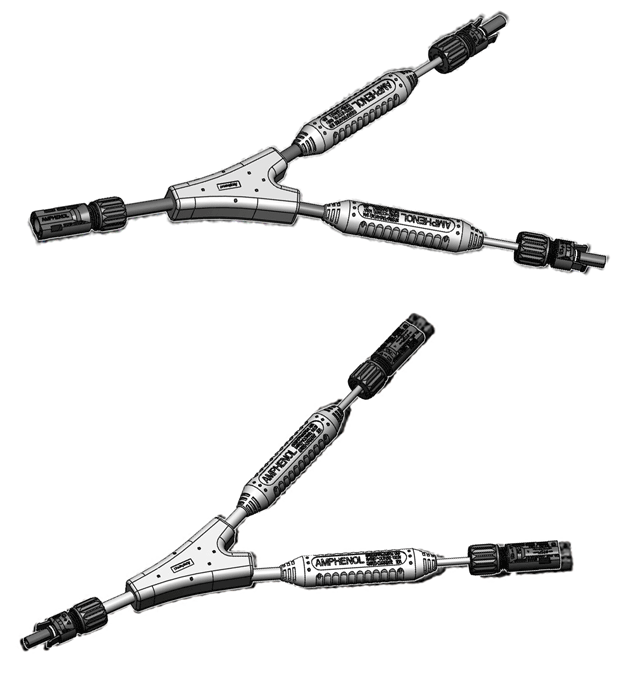

ヒューズ付き PVコネクタ分岐ケーブル Y字型（1500V対応）
| 仕様 | |
|---|---|
| 適用電線サイズ | 6.0mm /10AWG |
| 定格電圧 | 1500V DC |
| 定格電流 | ヒューズの定格電流に準ずる |
| 保護等級 | IP67（嵌合時） |
| 温度範囲 | -40℃～＋50℃ |
| オーバーモールド材質 | TPV、UL94V-0 |
| ケーブル曲げ半径 | 30mm |

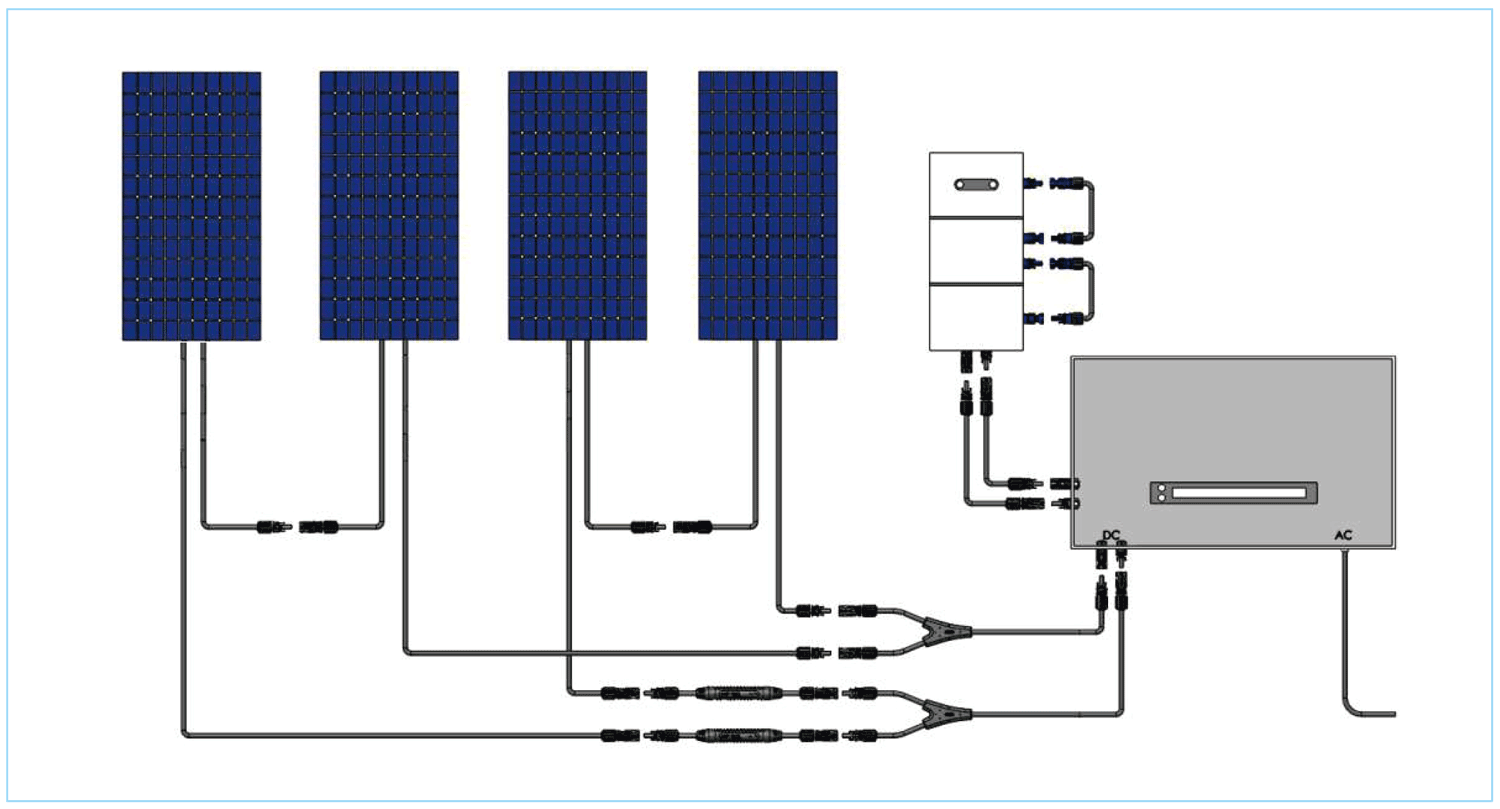

アプリケーション例
