ペガサス- 軽量、小型のノイズ対策コネクタ

ペガサス - 軽量、小型のノイズ対策コネクタ

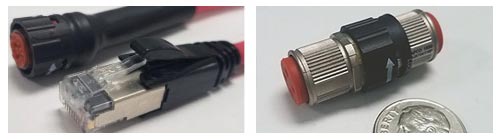

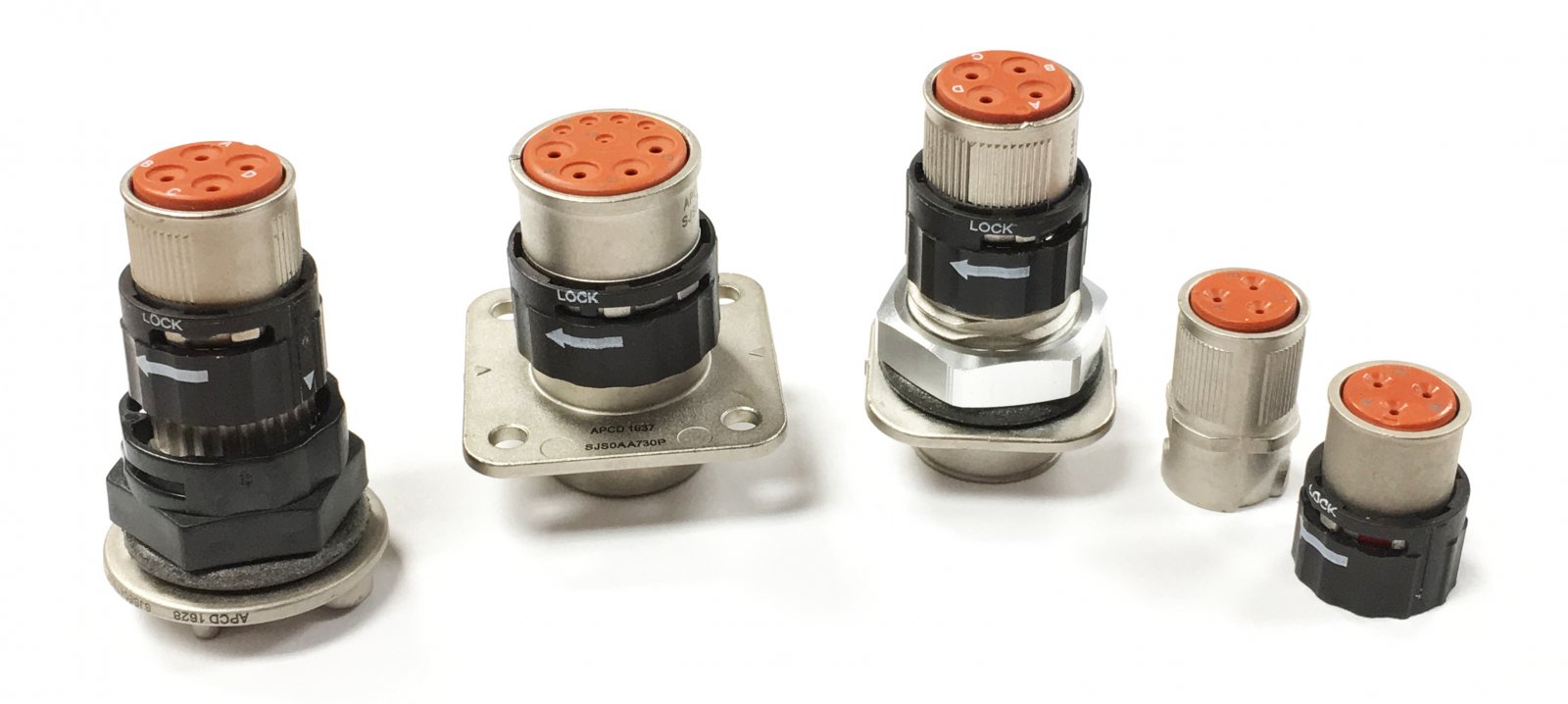

ペガサスシリーズは、航空機用コネクタでトップシェアを誇るアンフェノールが、お客様のご要望を取り入れて開発した、軽量、小型のEMI対策コネクタです。近年は、航空機ばかりでなく、あらゆる飛翔体、移動体に、軽量化を要求されます。加えて、増え続ける電子機器により、ノイズ対策は欠かせません。 ペガサスシリーズは、軽量化を犠牲にせずに、高いレベルでEMIシールドを実現した小型コネクタです。

耐熱性に優れた樹脂(非晶性熱可塑性ポリエーテルイミドのウルテム樹脂)製のシェルに無電解銅ニッケルめっきを施して導電化、さらに銅合金のスプリングフィンガーガスケットを装着することで、コネクタの軽量化とEMIシールドを両立させています。これにより、100MHz以下の信号では50dB以上、そして1GHz以下の信号では40dB以上のシールド性を達成しました。コネクタはスクーププルーフ構造となっており、見えない場所でもワンタッチでブラインド嵌合が可能です。インターフェイシャルシールと背面グロメットによりIP67の防水性を保ち、結露が発生する場所でも安心してお使いいただけます。

特長と利点

  • 軽量ながら高いEMIシールド性 のシェル(PEI樹脂に無電解銅ニッケルめっき)
  • 1/4回転バヨネットのワンタッチ嵌合
  • IP67の防水性(インターフェイシャルおよびトリプルバリアシール)
  • 豊富なインサート配列(2芯~25芯)、シェルカラー(黒、白、緑、黄)
  • スクーププルーフ構造
  • 鉄道車両用材料燃焼性試験:「極難燃性」合格(車材燃試2018-211K)

用途

  • AC ウォッシュライト
  • 蛍光灯
  • スイッチング電源システム
  • 周囲ノイズからの保護が必要な装置内部の信号配線など

アクセサリー

接着性クレードル
接着性クレードル
ねじ止めクレードル
ねじ止めクレードル
ストレインリリーフ
ストレーンリリーフ
バックシェル
バックシェル

レセプタクル

中継レセプタクル
中継レセプタクル
角型パネルマウント
角型パネルマウント
丸型パネルマウント
丸型パネルマウント
