WPTV 最大1000Aの1芯パワーコネクタ

WPTV シリーズ

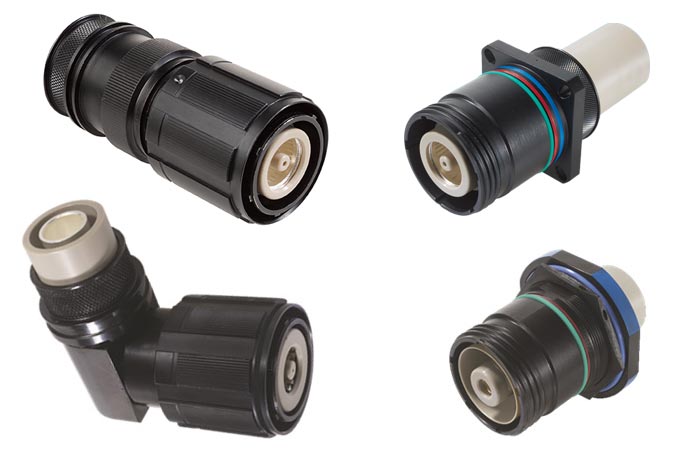

WPTV シリーズは、D38999シリーズIIIコネクタに RADSOK® を組み込んだパワーコネクタです。

RADSOK®は、その特殊な形状から同サイズの標準品に比べ1.5倍の電流容量を備え、同時に低嵌合力を実現したソケットコンタクトです。最大1,000Aの電流容量を持つRADSOK® を1芯組み込んだWPTV シリーズは、太い電源ケーブルを1本のコンタクトで接続できるため、電源ケーブルの分岐を必要とせず作業性が大幅に向上します。
バリエーションも豊富に取り揃えており用途に応じた製品をご提供いたします。

特長

  • RADSOK®の定格電流 1,000A(max)/pcs
  • 定格電圧
    Size13 から Size15  500Vac RMS, 600Vdc (海面位)
    Size17 から Size25  875Vac RMS, 1238Vdc (海面位)
  • MIL-DTL-38999に準拠した耐環境性
  • 500回以上嵌合保証の優れた耐久性
  • 結線は圧着式、ねじ止め式、フラットテイル式
  • ストレート形状,ライトアングル形状のストレインリリーフ&360°EMIバックシェル
  • IP2Xのフィンガープロテクション仕様
  • IP69Kの防水性
  • 耐塩水噴霧500時間
  • 広範囲な使用温度範囲 -55℃~+125℃
  • シェルにはアルミ,ステンレス,ブロンズを使用
  • RoHS適合めっき採用 ※OD色カドミウムめっきを除く
  • 豊富なバリエーション

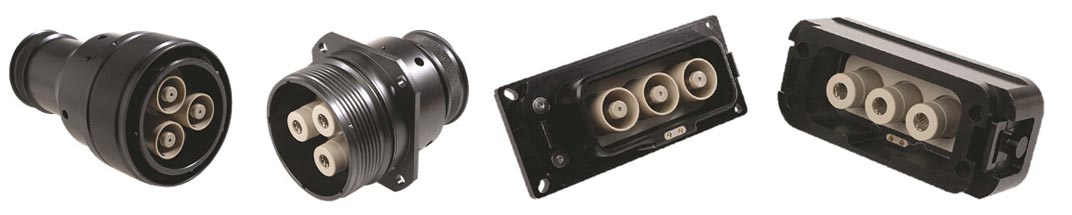

    - WPTV シリーズ
    三相交流電源用途に最適な丸型3芯タイプ
    軽量アルミ電線用途丸型1芯タイプ
    パネルマウントタイプ用スルーバルクヘッド1芯タイプ
    - WPRR シリーズ
    三相交流電源用途に最適な角型3芯タイプ
    - WPPP シリーズ
    プッシュプルタイプ1芯タイプ

WPTV シリーズ

適合電線

  • 圧着       16mm2~300mm2
  • 圧着/細線仕様-1 10mm2~240mm2
  • 圧着/細線仕様-2  6mm2~185mm2
  • 圧着/細線仕様-3 50mm2~150mm2
    詳細はお問合せください。

用途

  • 防衛車両
  • 上陸艦艇
  • 防衛航空機
  • 電動航空機
  • 艦船
  • シェルター
  • 野外基地局
  • ハイブリッド車両
  • 各種産業機器

アセンブリ手順

  • WPTV レセプタクルアセンブリ

  • WPTV 90°プラグアセンブリ

  • WPTV コンタクト結線方法

  • WPTV コンタクト変更

WPTV カタログ

よく比較される製品
