世界一豊富なインサート配列をもつMSコネクタ - MIL5015タイプ

ネオプレンゴムの絶縁体

アンフェノールはさまざまなタイプのMSコネクタを製造しておりますが、その中でも、防衛装備や耐環境用途で主に使用されるMIL5015タイプは、絶縁体がネオプレンゴム製です。一般的なMSコネクタは二分割された樹脂製の絶縁体をリテーナーリングでシェルに留めるだけですので、単体防水の要求を満たしません。MIL5015タイプのクラスEは、一体成型のネオプレンゴム製の絶縁体をシェルに接着し、さらにその絶縁体にコンタクト（半田式）を接着剤で固定しており、200kPa以上の単体防水性能を誇ります。また、樹脂製に比べると、ゴム製の絶縁体は振動や衝撃を吸収しやすく、瞬断に強いというメリットがあります。

世界一豊富なインサート配列

アンフェノールのMIL5015タイプのインサート配列は、実に300種類以上あります。この種類の多さは、MSコネクタとしてはもちろん、単一のコネクタとしては世界一です。信号用と電源用の組合せ配列が非常に多くあり、お客様のあらゆる電気要求にお応えします。RADSOK®コンタクトを使えば、最大400A/芯の大電流コネクタ(*1)になります。この豊富なインサート配列の多くは、バヨネット式嵌合のGTコネクタでも利用できます。ほとんどのMIL5015タイプは1個から販売(*2)しておりますので、試作用途や暫定的な機器接続用としてもお気軽にお問合せください。

*1 コネクタを構成するコンタクトの本数により、コネクタ全体に流せる電流の総容量が決まります。
*2 標準インサートのMIL5015タイプは、弊栗東工場でKD生産しています。

コンタクト

  #16 #12 #8 #4 #0 #2/0 #4/0
コンタクトサイズ #16 #12 #8 #4 #0 #2/0 #4/0
定格電流 13A 23A 46A 80A 150A 185A 225A
RADSOK®コンタクト
定格電流		 - 35A 70A 120A 250A 350A 400A

コネクタ特性

MS シリーズ (クラス A/E) コネクタ特性表

インサート配列

特殊インサート配列

インサート配列表

インサート
配列		 サービス
レーティング		 コンタクト数 コンタクトサイズ
0 4 8 12 16

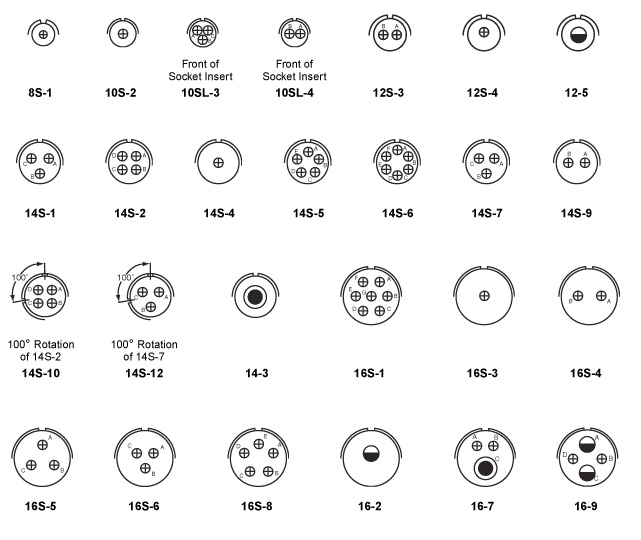

8S-1 A 1 1
10S-2 A 1 1
10SL-3 A 3 3
10SL-4※ A 2 2
12S-3 A 2 2
12S-4 D 1 1
12-5 D 1 1
14S-1 A 3 3
14S-2 Inst. 4 4
14S-4 D 1 1
14S-5 Inst. 5 5
14S-6 Inst. 6 6
14S-7 A 3 3
14S-9 A 2 2
14S-10 Inst. 4 4
14S-12 A 3 3
14-3 A 1 1
16S-1 A 7 7
16S-3 B 1 1
16S-4 D 2 2
16S-5 A 3 3
16S-6 A 3 3
16S-8 A 5 5
16-2 E 1 1
16-7 A 3 1 2
16-9 A 4 2 2

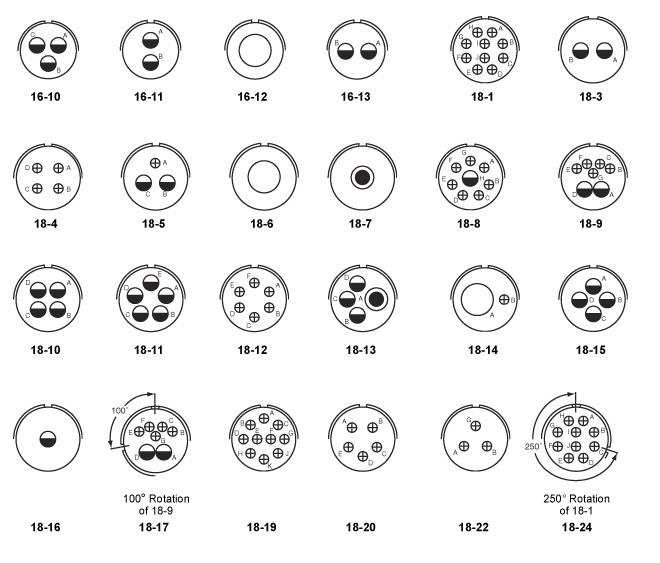

16-10 A 3 3
16-11 A 2 2
16-12 A 1 1
16-13 A 2 2
18-1 A/Inst. 10 10
18-3 D 2 2
18-4 D 4 4
18-5 D 3 2 1
18-6 D 1 1
18-7 B 1 1
18-8 A 8 1 7
18-9 Inst. 7 2 5
18-10 A 4 4
18-11 A 5 5
18-12 A 6 6
18-13 A 4 1 3
18-14 A 2 1 1
18-15 A 4 4
18-16 C 1 1
18-17 Inst. 7 2 5
18-19 A 10 10
18-20 A 5 5
18-22 D 3 3
18-24 A/Inst. 10 10
18-29 A 5 5
18-30 A 5 5
インサート
配列		 サービス
レーティング		 コンタクト数 コンタクトサイズ
0 4 8 12 16
18-31 A 5 5
20-2 D 1 1
20-3 D 3 3
20-4 D 4 4
20-6 D 3 3
20-7 D/A 8 8
20-8 Inst. 6 2 4
20-9 D/A 8 1 7
20-11 Inst. 13 13
20-12 A 2 1 1
20-14 A 5 2 3
20-15 A 7 7
20-16 A 9 2 7
20-17 A 6 5 1
20-18 A 9 3 6
20-19 A 3 3

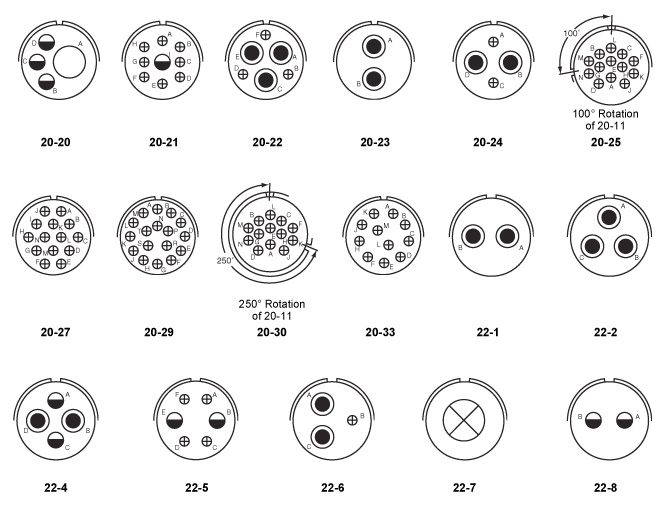

20-20 A 4 1 3
20-21 A 9 1 8
20-22 A 6 3 3
20-23 A 2 2
20-24 A 4 2 2
20-25 Inst. 13 13
20-27 A 14 14
20-29 A 17 17
20-30 Inst. 13 13
20-33 A 11 11
22-1 D 2 2
22-2 D 3 3
22-4 A 4 2 2
22-5 D 6 2 4
22-6 D 3 2 1
22-7 E 1 1
22-8 E 2 2

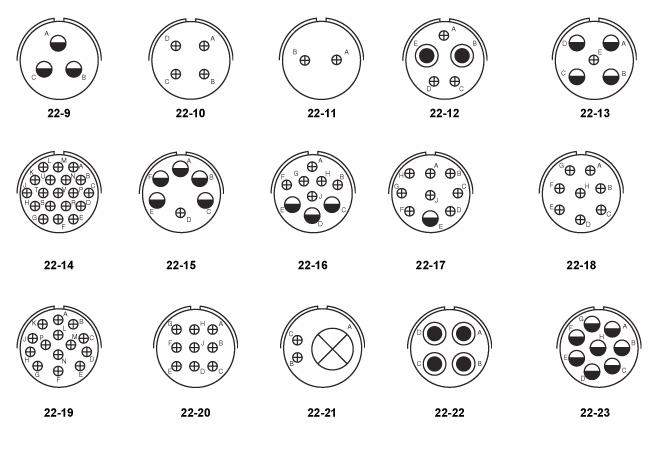

22-9 E 3 3
22-10 E 4 4
22-11 B 2 2
22-12 D 5 2 3
22-13 D/A 5 4 1
22-14 A 19 19
22-15 E/A 6 5 1
22-16 A 9 3 6
22-17 D/A 9 1 8
22-18 D/A 8 8
22-19 A 14 14
22-20 A 9 9
22-21 A 3 1 2
22-22 A 4 4
22-23 D/A 8 8

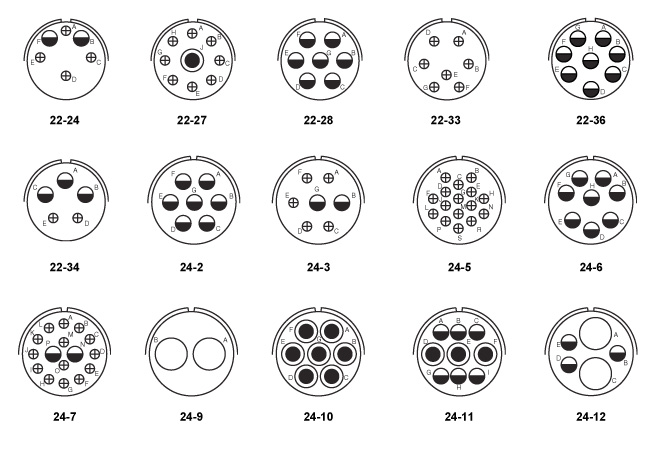

22-24 D/A 6 2 4
22-27 D/A 9 1 8
22-28 A 7 7
インサート
配列		 サービス
レーティング		 コンタクト数 コンタクトサイズ
0 4 8 12 16
22-33 D/A 7 7
22-34 D 5 3 2
22-36 D/A 8 8
24-2 D 7 7
24-3 D 7 2 5
24-5 A 16 16
24-6 D/A 8 8
24-7 A 16 2 14
24-9 A 2 2
24-10 A 7 7
24-11 A 9 3 6
24-12 A 5 2 3

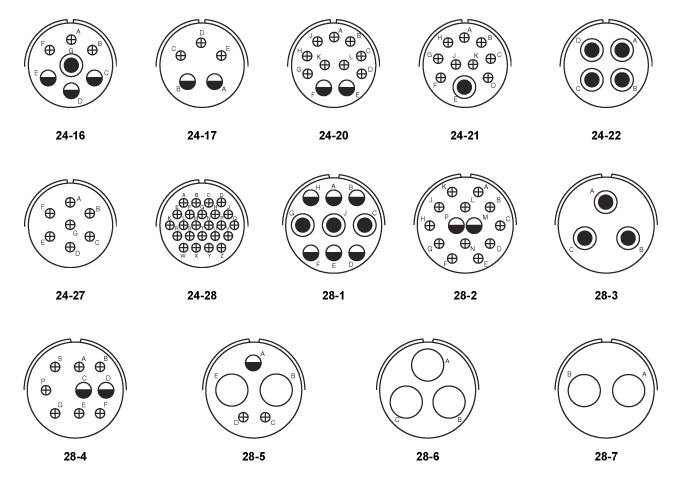

24-16 D/A 7 1 3 3
24-17 D 5 2 3
24-20 D 11 2 9
24-21 D 10 1 9
24-22 D 4 4
24-27 E 7 7
24-28 Inst. 24 24
28-1 D/A 9 3 6
28-2 D 14 2 12
28-3 E 3 3
28-4 E/D 9 2 7
28-5 D 5 2 1 2
28-6 D 3 3
28-7 D 2 2

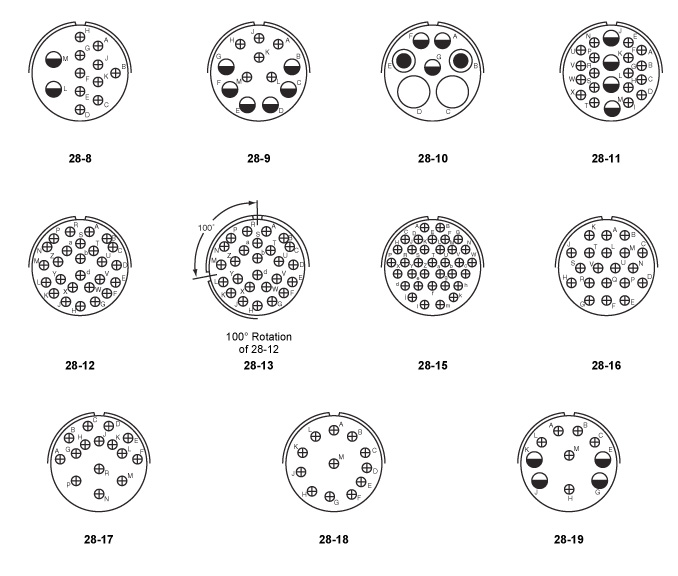

28-8 E/D/A 12 2 10
28-9 D 12 6 6
28-10 D/A 7 2 2 3
28-11 A 22 4 18
28-12 A 26 26
28-13 A 26 26
28-15 A 35 35
28-16 A 20 20
28-17 B/D/A 15 15
28-18 C/D/A/Inst. 12 12
28-19 B/D/A 10 4 6
28-20 A 14 10 4
28-21 A 37 37
28-22 D 6 3 3
インサート
配列		 サービス
レーティング		 コンタクト数 コンタクトサイズ
0 4 8 12 16
32-1 E/D 5 2 3
32-2 E 5 3 2
32-3 D 9 1 2 2 4
32-4 A/D 14 2 12
32-5 D 2 2
32-6 A 23 2 3 2 16
32-7 Inst./A 35 7 28
32-8 A 30 6 24
32-9 D 14 2 12

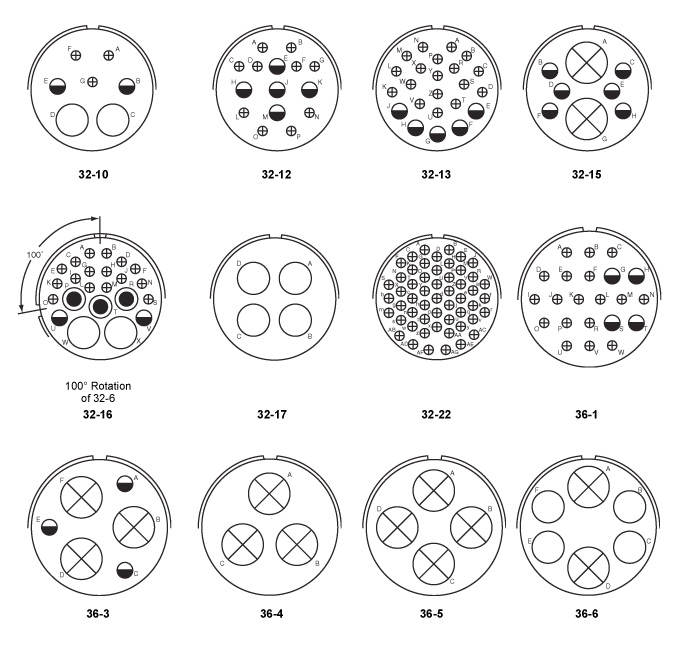

32-10 E/B/D/A 7 2 2 3
32-12 A/D 15 5 10
32-13 D 23 5 18
32-15 D 8 2 6
32-16 A 23 2 3 2 16
32-17 D 4 4
32-22 A 54 54
36-1 D 22 4 18
36-3 D 6 3 3
36-4 D/A 3 3
36-5 A 4 4
36-6 A 6 2 4

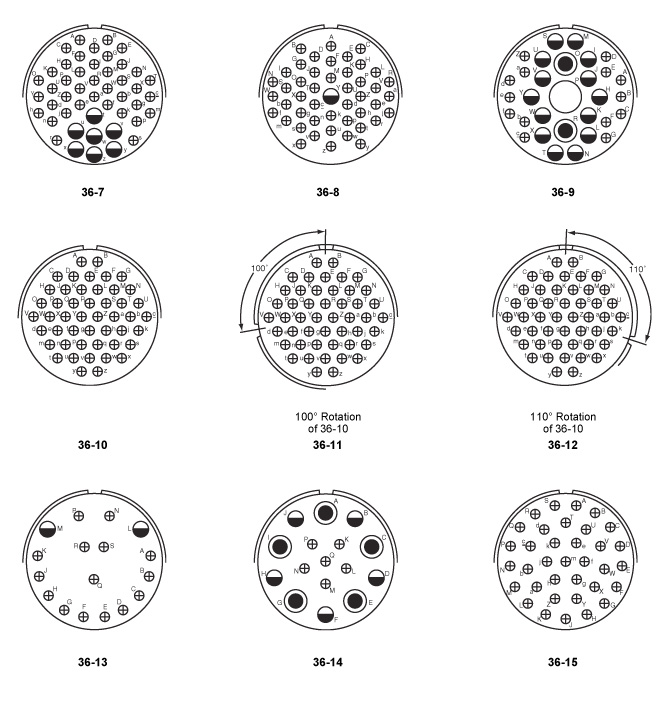

36-7 A 47 7 40
36-8 A 47 1 46
36-9 A 31 1 2 14 14
36-10 A 48 48
36-11 A 48 48
36-12 A 48 48
36-13 E/A 17 2 15
36-14 D 16 5 5 6
36-15 D/A 35 35

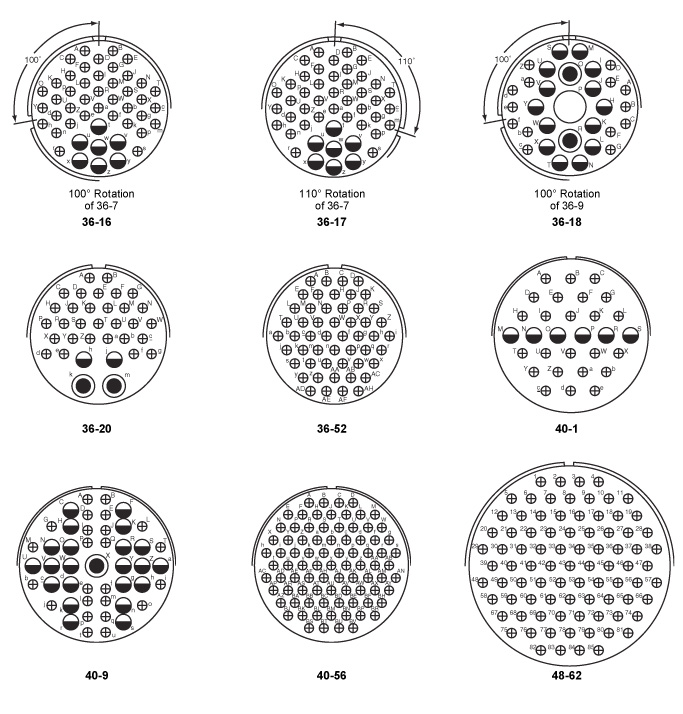

36-16 A 47 7 40
36-17 A 47 7 40
36-18 A 31 1 2 14 14
36-20 A 34 2 2 30
36-52 A 52 52
40-1 D 30 6 24
40-9 A 47 1 22 24
40-56 A 85 85
48-62 D 85 85

特殊インサート配列表

インサート
配列		 サービス
レーティング		 コンタクト数 コンタクトサイズ
4/0 2/0 0 4 8 12 16 Coax**
0 4 8 12

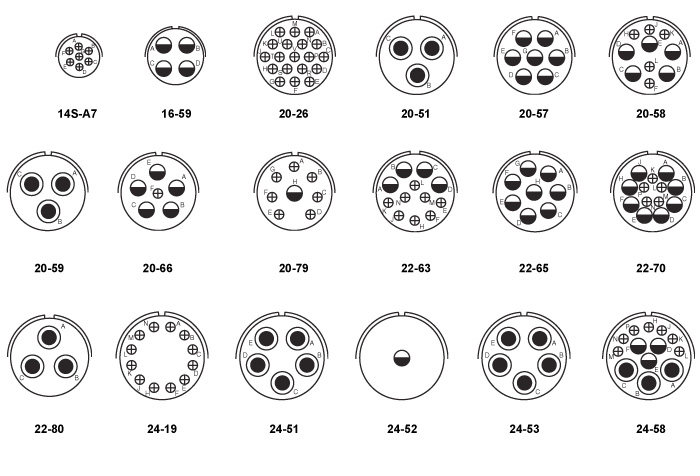

14S-A7 A 7 7
16-59 A 4 4
20-26 A 19 19
20-51 A 3 3
20-57 A 7 7*
20-58 A 10 5 5
20-59 A 3 3*
20-66 A 6 5* 1
20-79 A/D 8 1 7
22-63 A 12 4 8
22-65 A/D 8 8*
22-70 A 13 8 5
22-80 A 3 3*
24-19 A 12 12
24-51 A 5 5
24-52 Hi Volt. 1 1
24-53 A 5 5
24-58 A 13 3 3 7

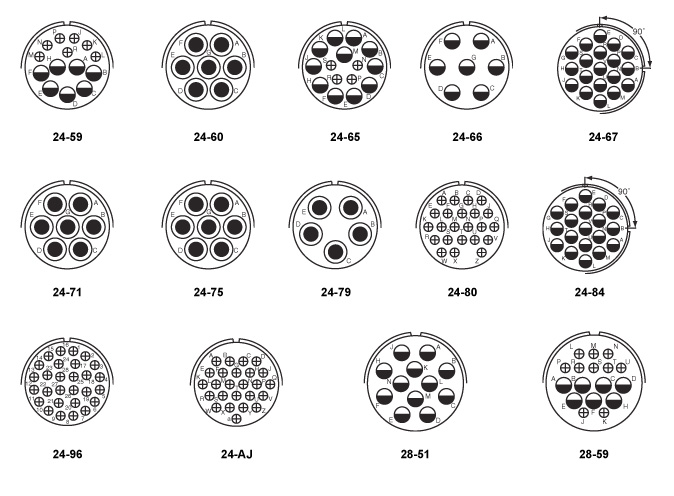

24-59 A 14 7 7
24-60 A 7 7*
24-65 A 15 11 4
24-66 D 7 7
24-67 Inst. 19 19
24-71 A 7 7*
24-75 A 7 7*
24-79 A 5 5
24-80 Inst. 23 23
24-84 A 19 1 18
24-96 Inst. 28 28
24-AJ A 25 25
28-51 A 12 12
28-59 A 17 7 10

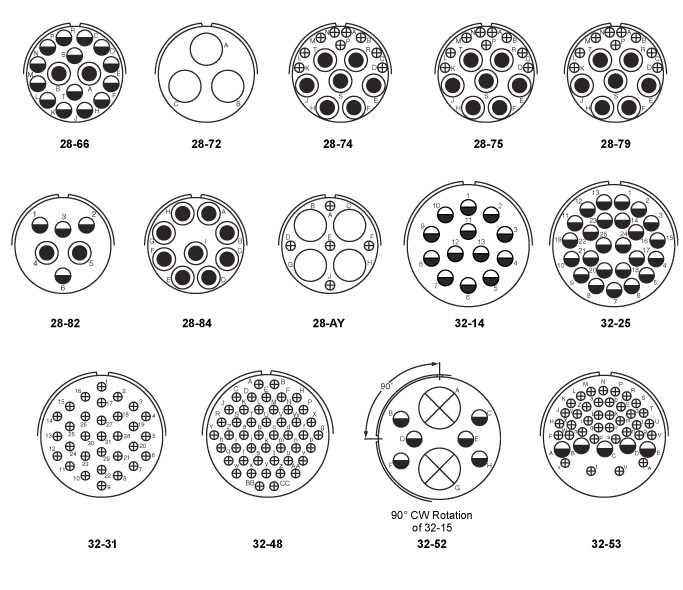

28-66 A 16 2 14
28-72 Coax 3 3
28-74 A 16 7* 9
28-75 A 16 7* 9
28-79 A 16 7 9
28-82 D 6 2 4
28-84 A 9 9
28-AY A 9 4 5
32-14 D 13 13
32-25 A 25 25
32-31 A 31 31
32-48 Inst. 48 48
32-52 D 8 2 6
32-53 Inst./E 42 5 37

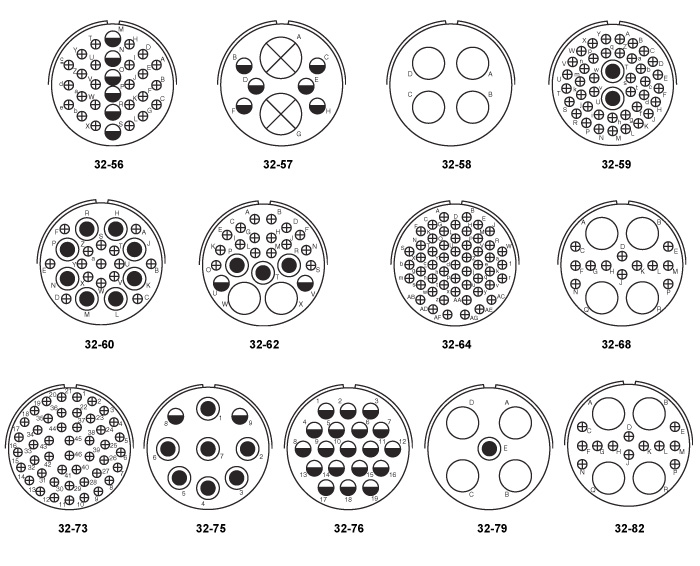

32-56 A 30 6* 24
32-57 Coax 8 6 2
32-58 Coax 4 4
32-59 A 42 40 2
32-60 A 23 15 8
32-62 Coax 23 2 1 2 16 2
32-64 Inst. 54 54
32-68 A 16 12 4
32-73 A 46 46
32-75 Coax 9 2 7
32-76 A 19 19
32-79 D 5 4 1
32-82 A 16 4 12
インサート
配列		 サービス
レーティング		 コンタクト数 コンタクトサイズ
4/0 2/0 0 4 8 12 16 Coax**
0 4 8 12

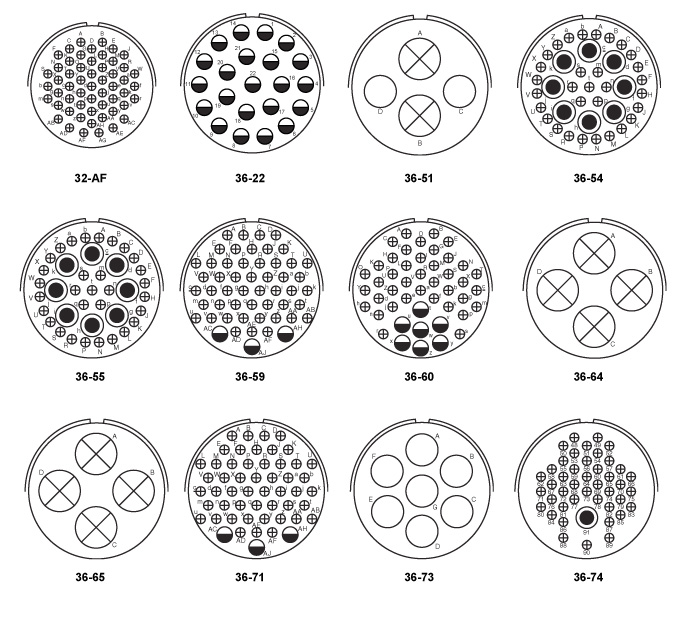

32-AF A 55 55
36-22 D 22 22
36-51 D 4 2 2
36-54 A 39 8 31
36-55 A 39 8* 31
36-59 A 53 3* 50
36-60 A 47 7* 40
36-64 Coax 4 4
36-65 Coax 4 4
36-71 A 53 3 50
36-73 Coax 7 7
36-74 A 44 43 1

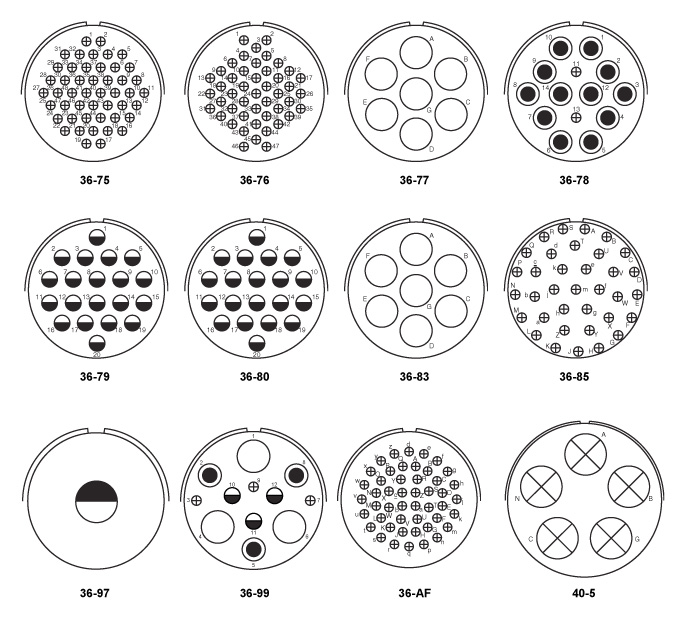

36-75 A 48 48*
36-76 A 47 47
36-77 D 7 7
36-78 A 14 12 2
36-79 A 20 20
36-80 A 20 20*
36-83 Coax 7 7
36-85 A/D 35 35*
36-97 C 1 1
36-99 D 12 3 3 3 3
36-AF A 48 48
40-5 A 5 5

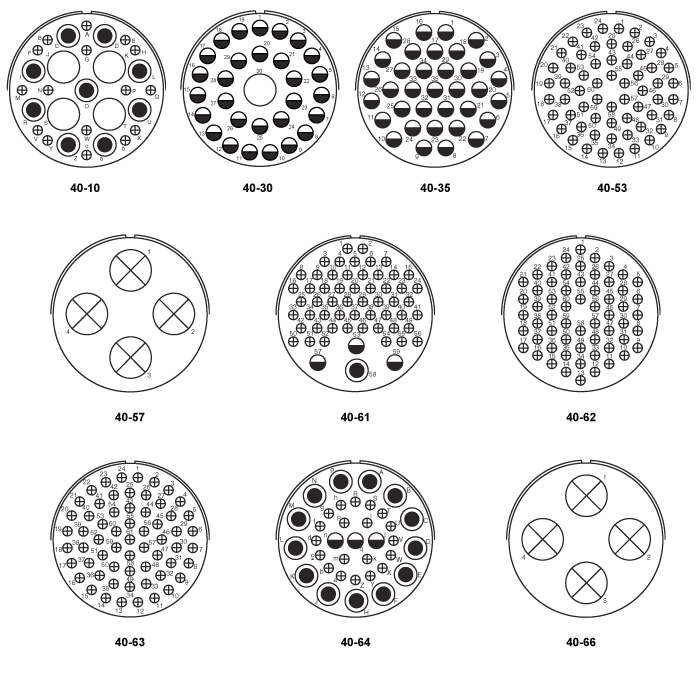

40-10 A 29 4 9 16
40-30 A 30 1 29
40-35 D 35 35
40-53 A 60 60
40-57 E 4 4
40-61 A 59 1 3 55
40-62 A 60 60
40-63 A 61 61*
40-64 Coax 36 3 20 13
40-66 Coax 4 4

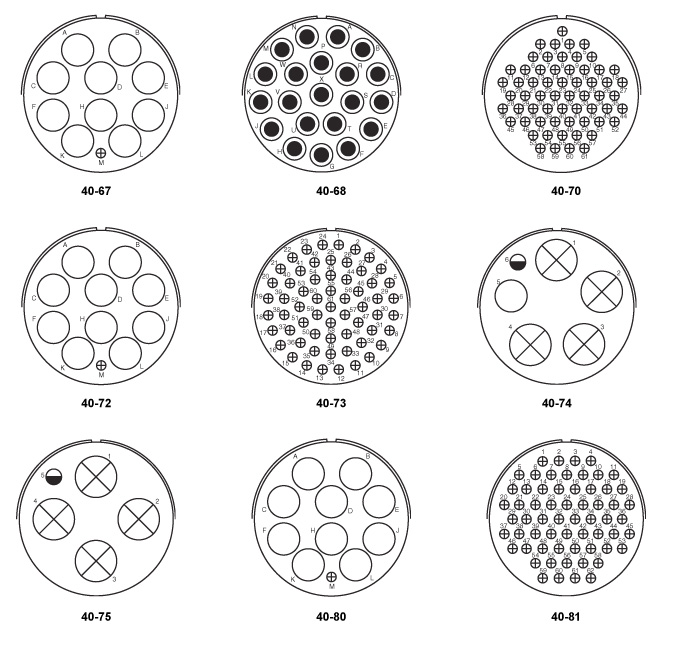

40-67 A 11 1 10
40-68 A 21 21
40-70 A 61 61
40-72 A 11 1 10
40-73 A 61 61
40-74 A 6 1 4 1
40-75 E 5 4 1

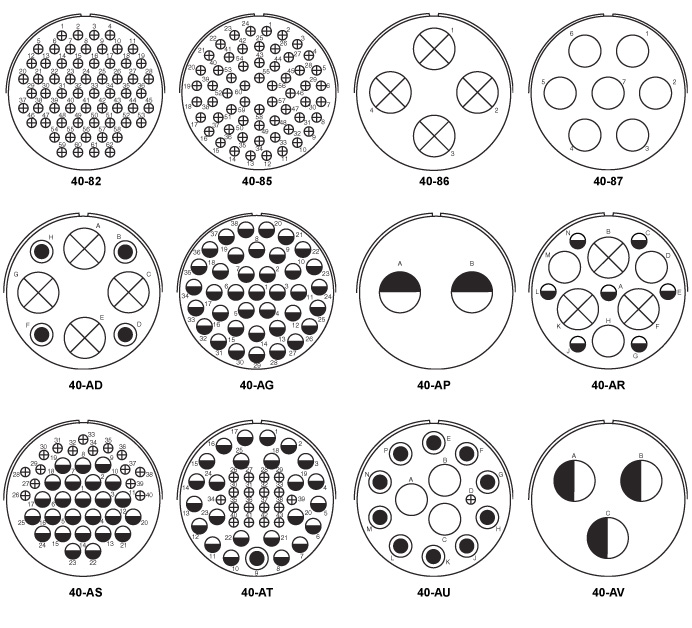

40-80 A 11 10 1
40-81 A 62 62*
40-82 A 62 62
40-85 A 60 60*
40-86 E 4 4
40-87 D 7 7
40-AD A 8 4 4
40-AG A 38 38
40-AP E 2 2
40-AR Inst. 13 3 3 7
40-AS A 40 25 15
40-AT A 43 1 24 18
40-AU A 14 3 10 1
40-AV D 3 3

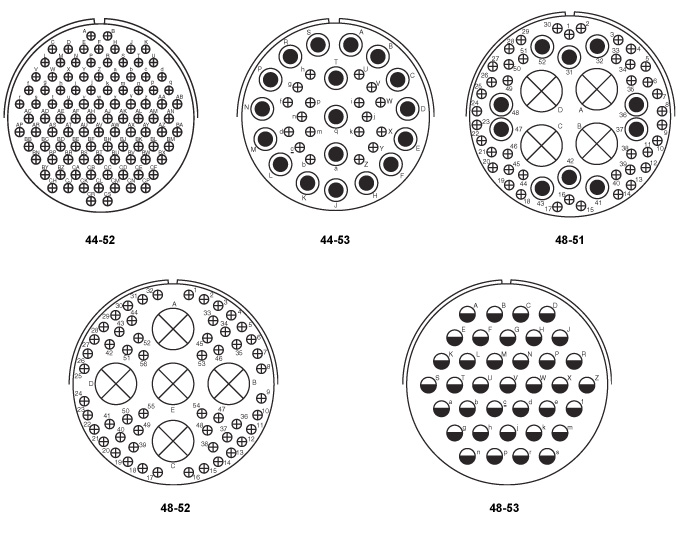

44-52 A 104 104
44-53 A 36 18 18
48-51 A 56 10 42 4
48-52 A 61 56 5
48-53 D 37 37

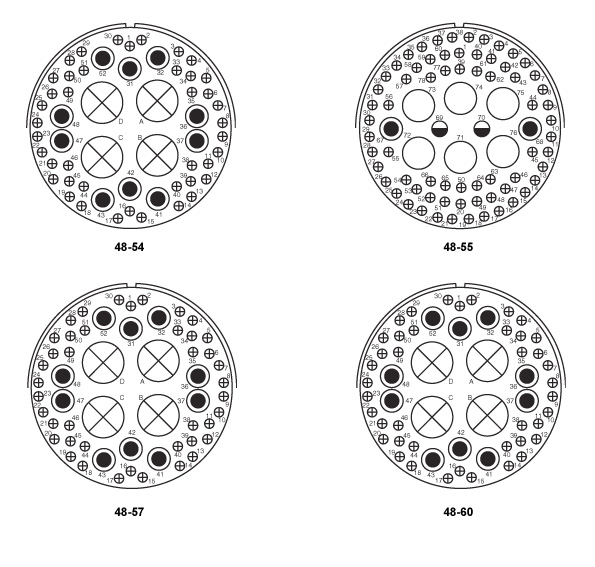

48-54 A 56 10 42 4
48-55 A 78 6 2 2 68
48-57 A 56 4 10 42
