R-VPX⇔TE製RT2/RT2R クロスリファレンス
VITA46規格準拠のR-VPXシリーズは、クロスライセンス契約によりTE製RT2/RT2Rと相互嵌合します。

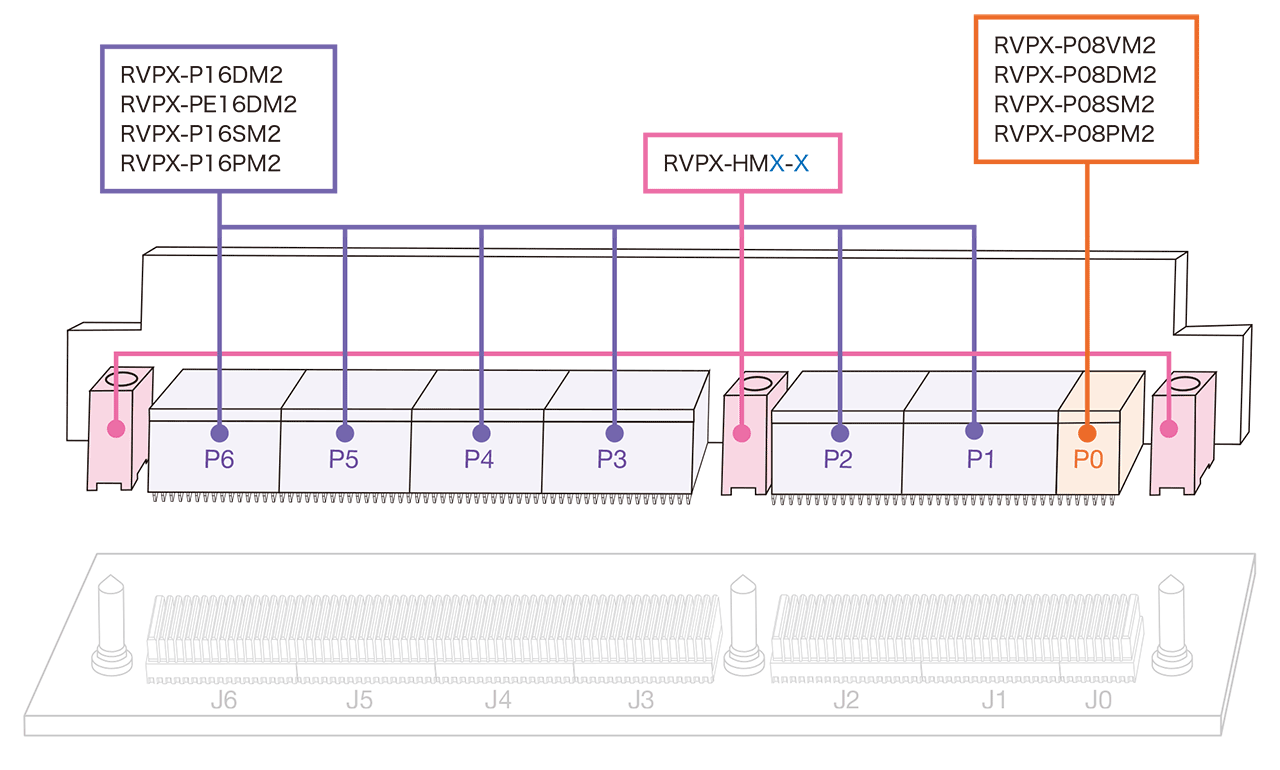

ドータカードタイプ
ドータカードタイプ
| ポジション |
仕様 |
R-VPX品番 |
| P0 |
サイズ8，VITA46 P0スタンダード |
RVPX-P08VM2 |
| P1,P2,P3,P4,P5,P6 |
サイズ16，ディファレンシャル10Gbps |
RVPX-P16DM2 |
| P1,P2,P3,P4,P5,P6 |
サイズ16，シングルエンド |
RVPX-P16SM2 |
| RT2品番 |
RT2R品番 |
| 1410189-3 |
2102772-1 |
| 1410187-3 |
2102771-1 |
| 1410190-3 |
2102847-1 |
ガイドモジュール
| 仕様 |
R-VPX品番 |
| 亜鉛ダイキャスト製 |
RVPX-HMD-X |
| 切削アルミニウム製 |
RVPX-HMM-X |
| RT2品番 |
RT2R品番 |
| 1-1469492-X |
- |
| - |
2000713-X |

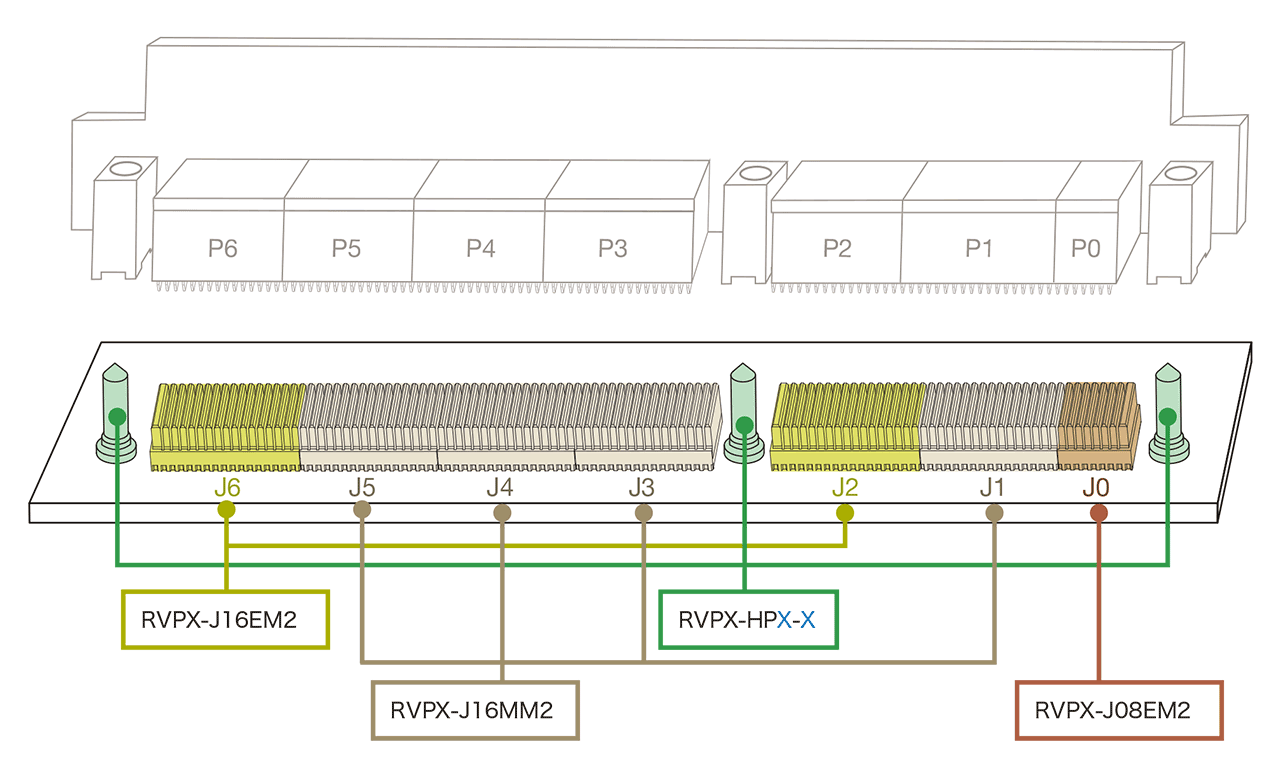

バックプレーンタイプ
バックプレーンタイプ
| ポジション |
仕様 |
R-VPX品番 |
| J0 |
サイズ8，エンド |
RVPX-J08EM2 |
| J1,J3,J4,J5 |
サイズ16，ミドル |
RVPX-J16MM2 |
| J2,J6 |
サイズ16，エンド |
RVPX-J16EM2 |
| RT2品番 |
RT2R品番 |
| 1410186-1 |
2102735-1 |
| 1410140-1 |
2102736-1 |
| 1410142-1 |
2102737-1 |
ガイドピン
| 仕様 |
R-VPX品番 |
| 亜鉛ダイキャスト製 |
RVPX-HPD-X |
| 切削ステンレス鋼製 |
RVPX-HPM-X |
| RT2品番 |
RT2R品番 |
| 1-1469491-X |
- |
| - |
2000676-X |
変換モジュール

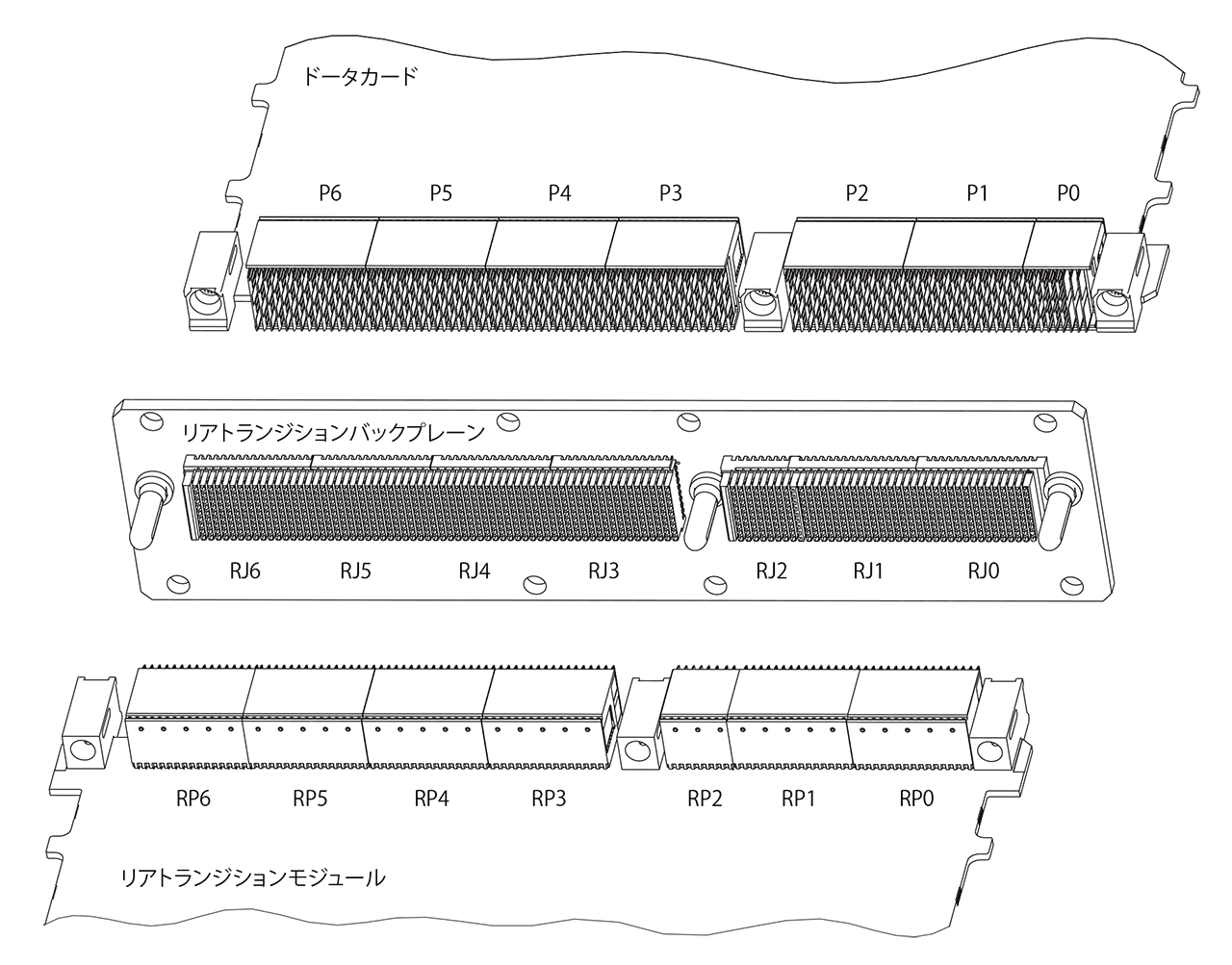

リアトランジションモジュール
| ポジション |
仕様 |
R-VPX品番 |
| RP0 |
サイズ16，15列 |
RVPX-RP016VM2 |
| RP1 |
サイズ16，16列，ディファレンシャルウエハ |
RVPX-RP116DM2 |
サイズ16，16列，
ディファレンシャル＆シングルエンドウエハ |
RVPX-RP116DSM2 |
| RP2 |
サイズ8，8列，ディファレンシャルウエハ |
RVPX-RP208DM2 |
| サイズ8，8列，シングルエンドウエハ |
RVPX-RP208SM2 |
RP3, RP4, RP5,
RP6 |
サイズ16，16列，ディファレンシャルウエハ |
RVPX-RP116DM2 |
| サイズ16，16列，シングルエンドウエハ |
RVPX-P16SM2 |
| RT2品番 |
RT2R品番 |
| 1410968-3 |
2102773-1 |
| 1410975-3 |
2102774-1 |
| 1410970-3 |
2102849-1 |
| 1410971-3 |
2102775-1 |
| 1410972-3 |
2102848-1 |
| 1410975-3 |
2102774-1 |
| 1410190-3 |
2102847-1 |
リアトランジションモジュール用ガイドモジュール
| 仕様 |
R-VPX品番 |
| 亜鉛ダイキャスト製 |
RVPX-HMD-X |
| 切削アルミニウム製 |
RVPX-HMM-X |
| RT2品番 |
RT2R品番 |
| 1-1469492-X |
- |
| - |
2000713-X |
リアトランジションバックプレーン
| ポジション |
仕様 |
R-VPX品番 |
| RJ0 |
サイズ16，15列 |
RVPX-RJ0116MM2 |
| RJ0 |
サイズ16，7列 |
RVPX-RJ0216MM2 |
| RJ1 |
サイズ16，16列 |
RVPX-J16MM2 |
| RJ1 |
サイズ16，8列 |
RVPX-RJ1216MM2 |
| RJ2 |
サイズ8，8列 |
RVPX-J08EM2 |
| RJ3 |
サイズ16，16列 |
RVPX-J16EM2 |
| RJ4, RJ5, RJ6 |
サイズ16，16列 |
RVPX-J16MM2 |
| RT2品番 |
RT2R品番 |
| 1410964-1 |
2102768-1 |
| 1410965-1 |
2102850-1 |
| 1410140-1 |
2102736-1 |
| 1410966-1 |
2102851-1 |
| 1410186-1 |
2102735-1 |
| 1410142-1 |
2102737-1 |
| 1410140-1 |
2102736-1 |
リアトランジションバックプレーン用ガイドピン
| 仕様 |
R-VPX品番 |
| 切削ステンレス鋼製 |
10-743027-001 |
