ケンタウロス

• カタログ
• 圧着

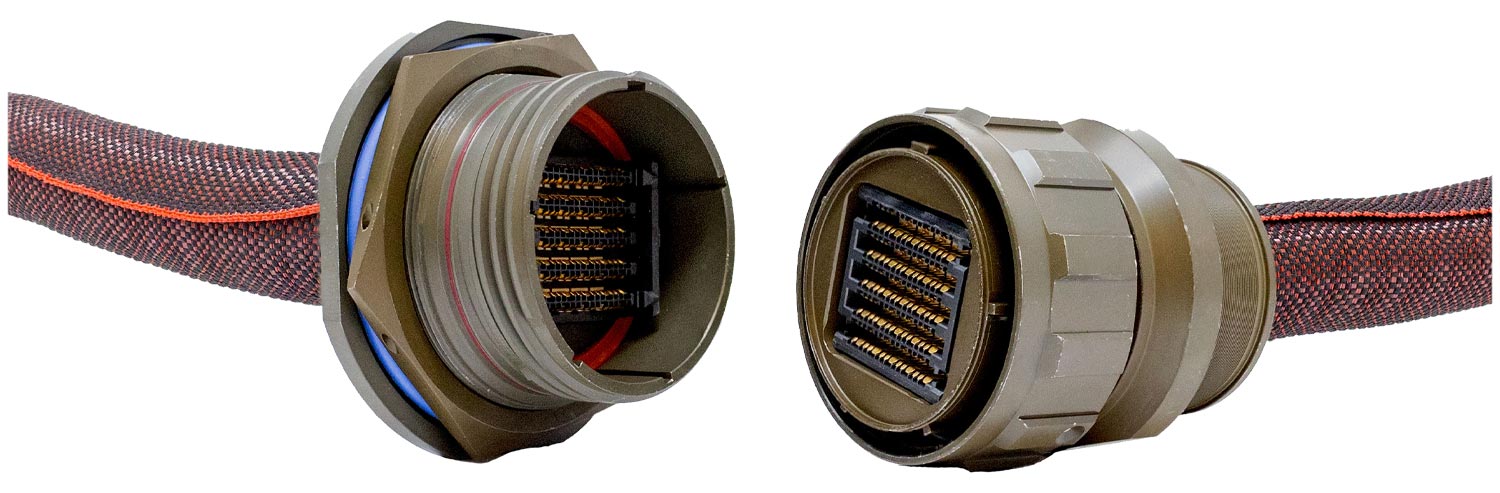

ケンタウロスは、アンフェノールが持つMIL-DTL-38999シリーズIII テクノロジーとサムテック社のExaMAX®ハイスピードバックプレーンのコラボ製品です。
航空宇宙・防衛用途で求められる堅牢性、耐久性、防塵性を満足しながら、最大10Gbpsの高速伝送を実現するインターコネクトシステムです。

特長

• サイズ：MIL-DTL-38999シリーズIII　サイズ17、23、25
• コンタクト数
  シェルサイズ17：差動信号12ペア（24芯）および信号線6芯
  シェルサイズ23：差動信号32ペア（64芯）および信号線8芯
  シェルサイズ25：差動信号40ペア（80芯）および信号線10芯
• キーポジション ：N (標準)、 A、B、C、D、E
• バックシェル ：ストレート、45度または90度
• 伝送速度：10Gbps(PAM4使用時)
• 嵌合回数：500回
• 差動インピーダンス：100Ω
• ケーブルジャケット材料：THV（フッ素樹脂チューブ）
• 適合電線：AWG30、34

材質および表面処理

• シェル材質：アルミニウム、ステンレススチール、コンポジット
• シェルめっき：OD色カドミウム、無電解ニッケル、Durmalon、黒色亜鉛等
• コンタクト材質：銅合金
• コンタクトめっき
  下地めっき：ニッケル
  仕上げめっき：金

環境特性

• 使用温度範囲：-40℃～+85℃
• 耐衝撃・耐振動性：VITA47規格に準拠

アプリケーション

• 10/100/1000/10G/25G/40G/100G Ethernet
• SATA / eSATA /Micro-SATA
• PCle 1.0/2.0/3.0/4.0
• DVI
• HDMI他

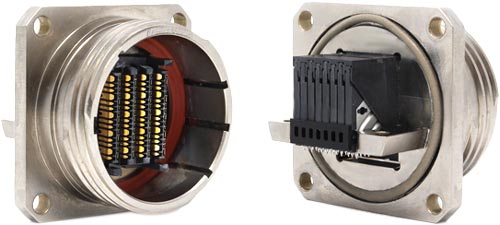

ケンタウロスPCBのご紹介

実装工数低減に効果的なプレスフィットタイプもラインアップしています。基板に差し込むだけで、容易に、D38999のインターコネクトシステムを構築することができます。

ケンタウロスPCBは、最大10Gbpsの伝送速度をサポートします。
