SIMモノモジュールコネクタ
- カタログ
- 圧着
- PCB

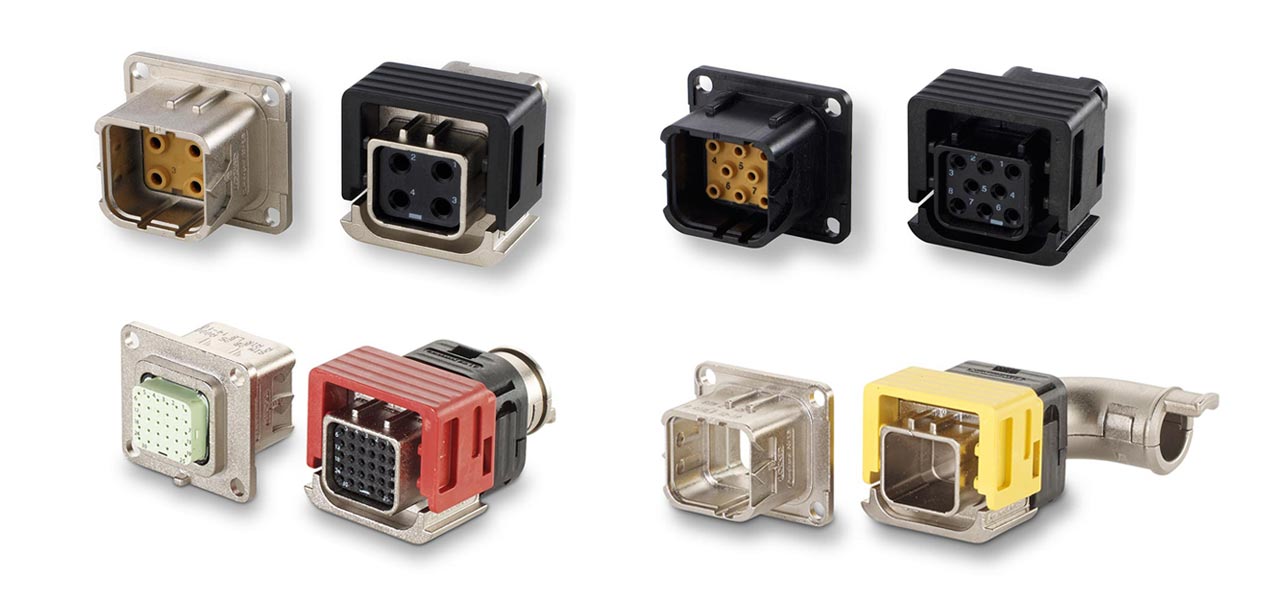

SIMモノモジュールコネクタは、欧州規格EN4165に適合した、シングル（モノ）構造のモジュール式角型コネクタです。コネクタの外観色で識別可能な８種類のキーを設定でき、またバックシェルなどのアクセサリも豊富に取り揃えておりますので、多様な組合せを実現することができます。
航空機内エンターテインメント、キャビンサービスシステムなどのアプリケーションに最適です。特にEMIシールドが必須要件となるアプリケーションにおいて理想的なソリューションです。
特長
- 防衛・民間航空機スペックの角型モジュラーコネクタ
- 民間航空機で豊富な採用実績
- ARINC809規格にフル適合
- EN4165規格の試験基準、スペックに適合
- 軽量で堅牢な熱可塑性素材を採用（金属膜化によるEMIシールド構造）
- 20種類以上のバラエティ豊富なインサートアレンジ（突き合わせ式、拡大ビーム式光コンタクトなど）
- RJ45を組み込んでイーサネット通信が可能
- オーバーモールドされたSIMモジュール
- 取付金具、多彩なカラーバリエーション、フライトキャップ、3ボスでクイック取り付けタイプも対応可
- ABD031規格、FAR25853規格に適合した耐火性、低煙性、低毒性
クロスリファレンス
| EN4165規格型名 | アンフェノール型名 |
|---|---|
| EN4165A20-221NM | SIMM2022PNC |
| EN4165A20-221NF | SIMM2022SNC |
| EN4165A99-011NM | SIMM9901PNC |
| EN4165A99-011NF | SIMM9901SNC |
| EN4165M61AA | SIM2B20A000 |
| EN4165M61AB | SIM2B20B000 |
| EN4165M61AN | SIM2B20N000 |
| EN4165M71AB0U0 | SIM2B24B000 |
| EN4165M71AN0U0 | SIM2B24N000 |
| EN4165M71AN1U1 | SIM2B24N101 |
