SIM2&4ベイモジュールコネクタ

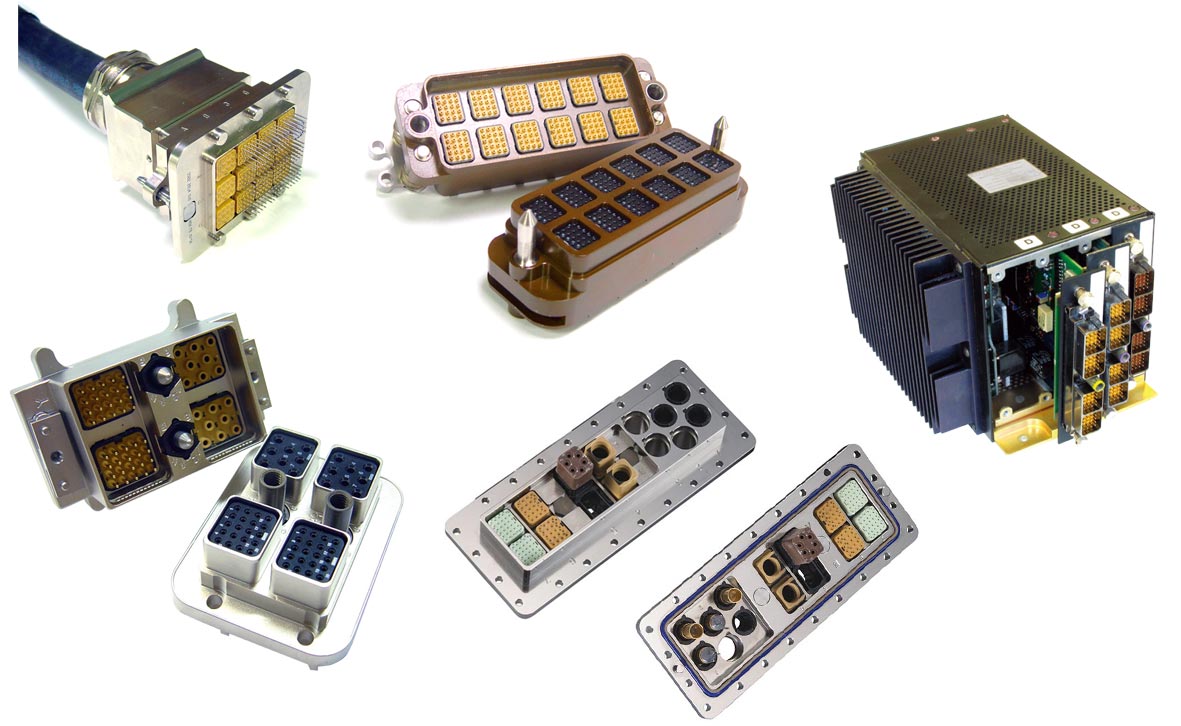

SIM2&4ベイモジュールコネクタは、2つまたは4つのキャビティが内蔵された、欧州規格EN4165適合のモジュール式コネクタです。複数のキャビティに、用途に応じて様々な組合せのインサートを組込みできますので、一つのコネクタで多様なニーズにお応えすることができます。

インサートを用途に応じて自由に組合せできるため、SIMモノモジュールコネクタよりも更に高密度な実装を可能にします。特に電気信号と光信号を一つのコネクタでハイブリッドする場合、丸型コネクタに比べ大幅な省スペース化を実現します。F-35をはじめ最新鋭の防衛機体の搭載アビオニクス機器、民間航空機のアビオニクスベイ内のモジュールやナビゲーションシステムに採用されています。

特長

  • 防衛・民間航空機仕様の角型モジュラーコネクタ
  • EN4165規格の試験基準、仕様に適合
  • 使用温度範囲:-55℃~+175℃
  • 500回着脱保証
  • 2種類の嵌合方式:ねじ留め嵌合、ラック&パネル嵌合
  • 2種類のシェル材質:堅牢なアルミニウムシェル、軽量なコンポジットシェル
  • 2種類のサイズ:2ベイモジュールタイプ、4ベイモジュールタイプ
  • グラウンディングフィンガー付きシェルによる高いEMI保護性能(50dB/100MHz、30dB/1GHz)
  • 嵌合時防水
  • 36通りの誤嵌合防止用ナット&キー
  • 20種類以上のバラエティ豊富なインサートアレンジ
  • サイズ8~23の電気コンタクト以外に、同軸、パワー、Quadrax、光コンタクト、RJ45などを組込み可能
  • 基板直接実装用PCテール対応可能
  • 専用ケーブルクランプ、EMIバックシェルあり
  • ABD031規格、FAR25853規格に適合した耐火性、低煙性、低毒性

SIMコネクタのカスタム注文

通常のEN4165 SIMコネクタに加えて、シェルのカスタム設計を承っております。標準のSIMモジュールを使い、お客様の要望に応じて多彩なアレンジが可能です。

詳しくは、こちらのカタログを参照頂くか、こちらまでお問合せください。
