HC シリーズ

  • 圧着

HC シリーズ

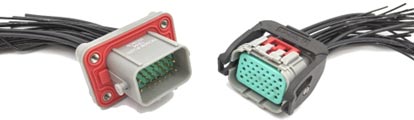

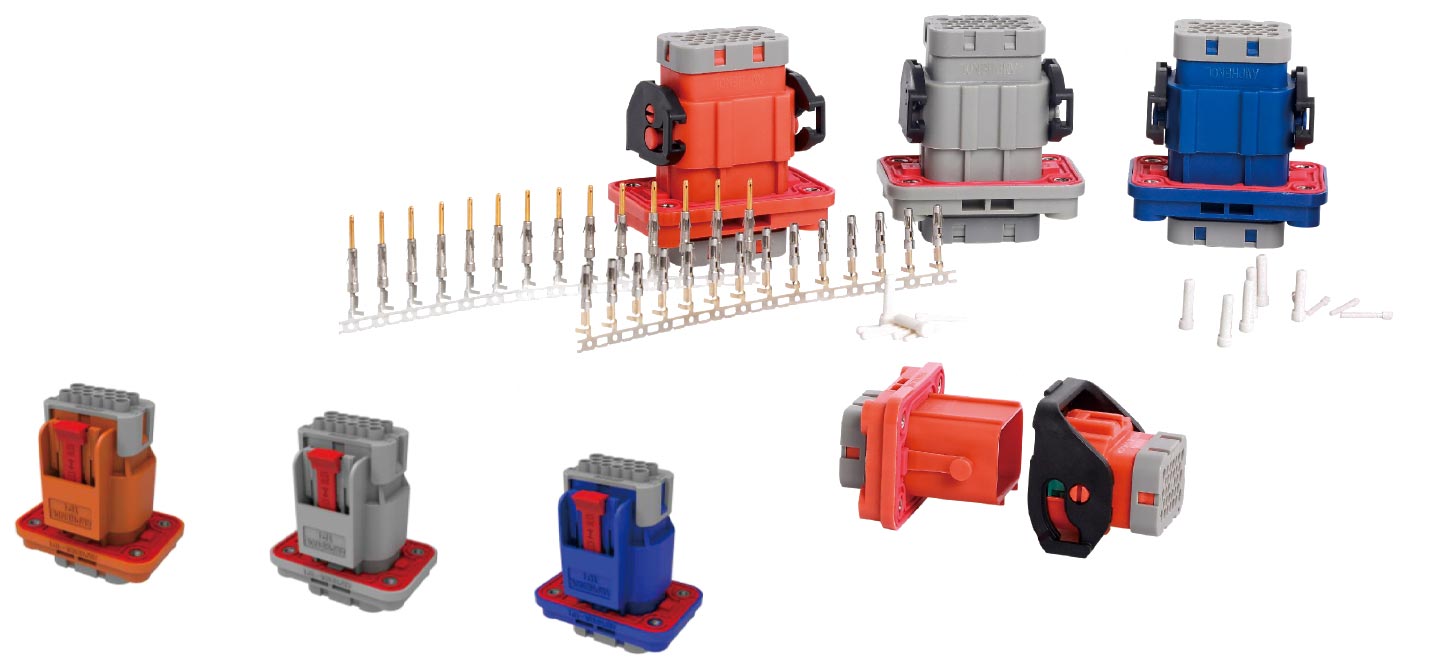

HC シリーズは、バッテリーシステムにおいてPDUからの信号および電源供給用に開発された、高性能でコストパフォーマンスの高いコネクタです。1つのコネクタで信号と電源供給ができるため、省コスト、省スペースな設計を可能にします。また、防水シール、ロック機構(CPA)も取り揃えております。

特長

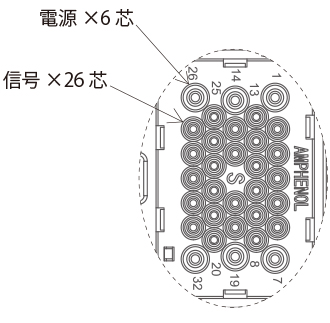

図
  • 定格電流:電源 13A Max.(電源×6芯)
         信号 5A Max.(信号×26芯)
  • 適用電線サイズ:14~18 AWG(電源)
            20~22 AWG(信号)
  • 耐電圧:3000VDC
  • 使用温度:-40℃~+125℃
  • 防水性:IP68(嵌合時)
  • 嵌合回数:100回 Min.
  • 誤嵌合防止キー:A、B、Cの3種類を設定可能
  • 空気漏れ量:60KPa
  • 難燃性:UL94-V0
HC シリーズ カタログ
