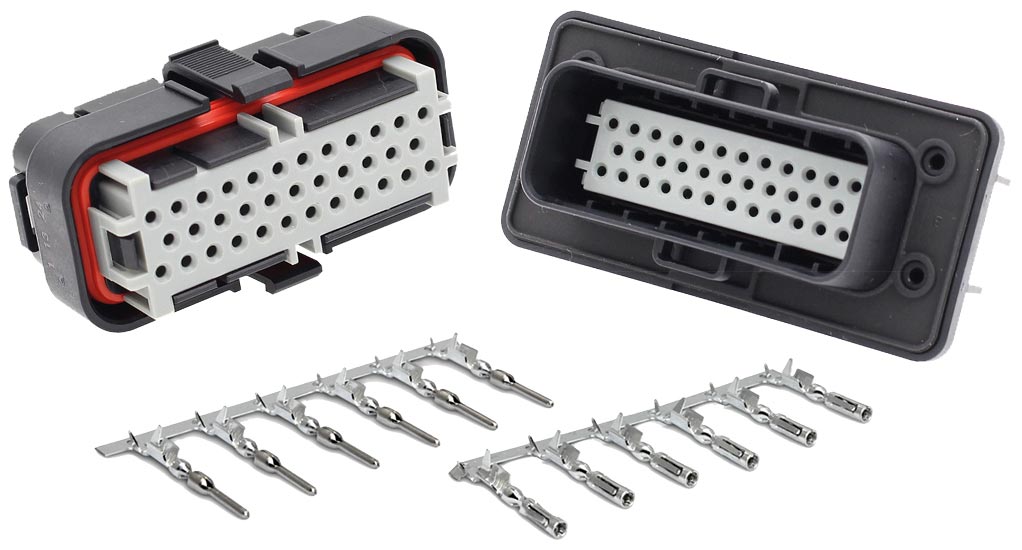

LVRC シリーズ
- カタログ
- 圧着
LVRC シリーズは、軽量、コンパクトで耐熱性に優れた樹脂製（PA66）ハウジングに、最大35芯を組み込んだ高密度EV、建機用コネクタです。
低電圧タイプの26芯、35芯、高電圧タイプの12芯をラインアップしており、レセプタクルはフロントマウント型、リアマウント型どちらも提供しておりますので、設計の自由度を高めます。
IP67の防水性を確保しており、北米自動車規格のUSCAR-2、USCAR-37に適合しています。
LVRCシリーズ（26芯）
- 定格電流：電源13A/信号5A
- 定格電圧：250 VAC/300 VDC
- 嵌合回数：100回
- 防水性：IP67（嵌合時）
- 適用電線サイズ：電源 14～18AWG/信号 18～22AWG
- 結線：圧着
- 使用温度：-40℃～＋125℃
- 難燃性：UL94-V0
LVRCシリーズ（35芯）
- 定格電流：8A（電線サイズ16～22 AWGの場合）
13A（電線サイズ14 AWGの場合） - 定格電圧：250 VAC
- 嵌合回数：50回
- 防水性：IP67（嵌合時）
- 適用電線サイズ：14～22 AWG
- 結線：圧着
- 使用温度：-40℃～＋125℃
- 難燃性：UL94-V0
LVRCシリーズ（12芯）
- 定格電流：5A
- 定格電圧：800 VAC
- 嵌合回数：50回
- 防水性：IP67（嵌合時）
- 適用電線サイズ：18～22 AWG
- 結線：圧着
- 使用温度：-40℃～＋125℃
- 難燃性：UL94-V0
