MPS シリーズ

  • 圧着

MPS シリーズ

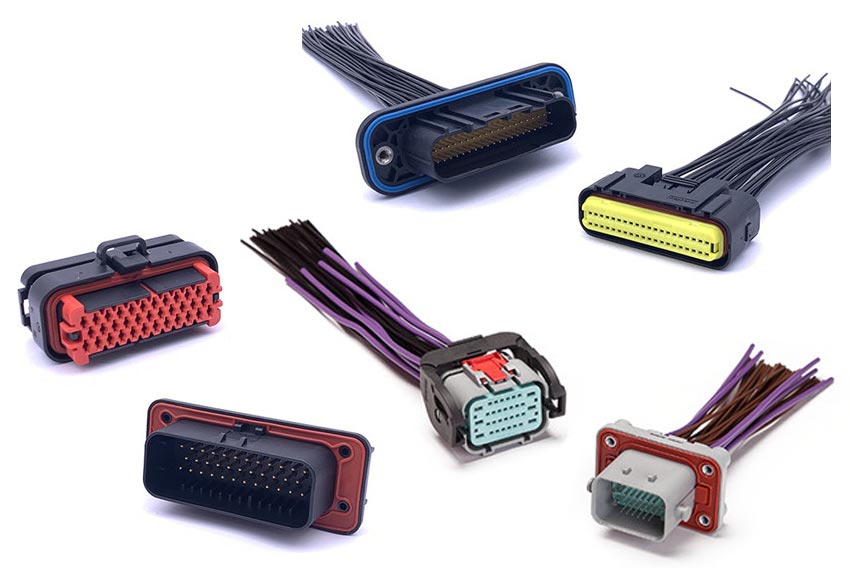

MPS シリーズは、信号および電源供給用に最適なコンパクトで強化樹脂製ハウジングのEVコネクタです。耐環境性に優れており、IP67以上の防水性、半嵌合防止のCPAロック機構を備え、幅広い温度環境下で安心してお使いいただけます。

信号供給用の14芯、18芯、24芯、信号と電源が複合した32芯、ならびに基板実装タイプの40芯を取り揃えております。

MPS シリーズ（40芯）

  • 定格電流：2A @85℃
  • 定格電圧：60 V DC
  • 嵌合回数：50回
  • 防水性：IP67（嵌合時）
  • 使用温度：－40℃～＋105℃
  • ハウジング材料：PBT-GF30
  • コンタクト材料：CuSn
MPSシリーズ（40芯）データシート

MPS シリーズ（32芯）

  • 定格電流：電源15A Max./信号2A Max.
  • 定格電圧：36V DC Max.
  • 嵌合回数：100回
  • 防水性：IP68/IP6K9K
  • 適用電線サイズ：電源 0.5～2.5mm²/信号 0.5mm²
  • 使用温度：-40℃～＋125℃
  • キーコード（誤嵌合防止用）：A/B/C
  • ハウジング材料：PA66-GF
  • コンタクト材料：銅合金
MPSシリーズ（32芯）データシート

MPS シリーズ（24芯）

  • 定格電流：信号2A Max.
  • 定格電圧：36V DC Max.
  • 嵌合回数：50回
  • 防水性：IP68/IP6K9K
  • 適用電線サイズ：信号 0.5mm²
  • 使用温度：-40℃～＋125℃
  • キーコード（誤嵌合防止用）：A/B/C
  • ハウジング材料：PA66-GF
  • コンタクト材料：銅合金
MPSシリーズ（24芯）データシート

MPS シリーズ（18芯）

  • 定格電流：2A Max.
  • 定格電圧：60 V DC
  • 嵌合回数：50回
  • 防水性：IP67、IP6K9K（嵌合時）
  • 適合電線サイズ：0.5mm
  • 使用温度：－40℃～＋125℃
  • キーコード（誤嵌合防止用）：A/B/C/D
  • ハウジング材料：PBT-GF
  • コンタクト材料：銅合金
MPSシリーズ（18芯）データシート

MPS シリーズ（14芯）

  • 定格電流：信号2A Max.
  • 定格電圧：60V DC Max.
  • 嵌合回数：50回
  • 防水性：IP68/IP6K9K
  • 適用電線サイズ：信号 0.5mm²
  • 使用温度：-40℃～＋125℃
  • キーコード（誤嵌合防止用）：A/B/C
  • ハウジング材料：PA66-GF
  • コンタクト材料：銅合金
MPSシリーズ（14芯）データシート
