HVSP
- 圧着

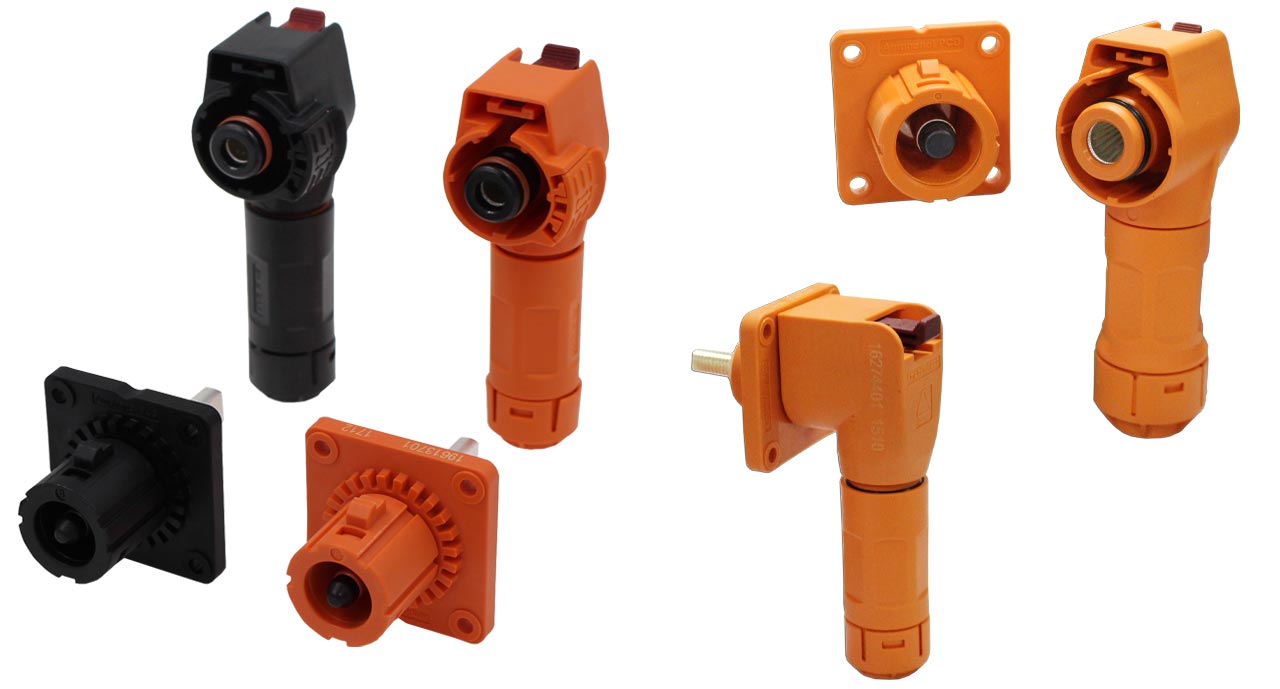

HVSP シリーズは、コンパクトなスペースに、最大250Aの大電流をワンタッチで接続できる防水ラグ端子です。ライトアングルプラグは360°回転し任意の位置で止まるため、自在にケーブルの引き出しが可能です。
HVSP シリーズ用の高電圧ケーブルは、弊社の PowerLink™ を推奨します。
特長
- コンパクトな筐体で120A～250Aの大電流
- 工具不要でワンタッチ着脱
- IP67、IP6K9K防水
- 確実な嵌合を保持するCPA機構付き
- プラグ側は360°回転し、自在にケーブルの引出しが可
- プラグケーブル引出しを任意の位置で固定可能（R6&R8)
- オスメス両側とも安全のタッチプルーフ構造（R6&R8)
- 誤嵌合防止キーあり（5パターン）
- RADSOK®コンタクトを採用
- 適用電線サイズ 25～70㎜²
- 結線 プラグ : 圧着
レセプタクル : ねじ式・バスバー - 使用温度 -40°C～＋125°C
用途
- EV/HEV
- バッテリー、キャパシタ
- 電力貯蔵システム
- 風力発電
- 鉄道車両
- 建設機械
| 機械的特性 | |
|---|---|
| 耐久性 | 50回以上 |
| 適用電線 | R6サイズ : 25mm² |
| R8サイズ : 35～50mm² | |
| R10サイズ : 50～70mm² | |
| 挿抜力 | ＜100N |
| CPA | あり |
| 電気的特性 | |
| 定格電圧 | 1000VDC |
| 定格電流 | R6サイズ : 120A |
| R8サイズ : 150A～180A | |
| R10サイズ : 180A～250A | |
| 絶縁抵抗 | ＞2000MΩ |
| 耐電圧 | 3000VAC |
| 環境特性 | |
| 防水性 | IP67（嵌合時）、IP6K9K |
| 使用温度範囲 | -40°C～125°C |
