バッテリー用大電流ワンタッチコネクタ 比較マトリックス

	SurLok Plus	HVSP	ATHP QL	battery|mate

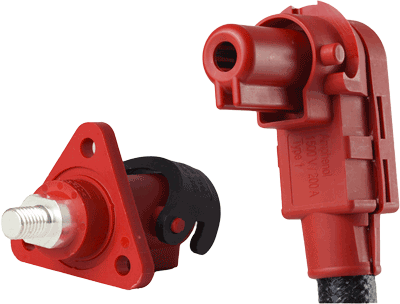

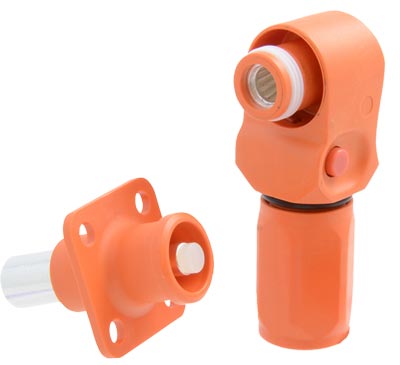

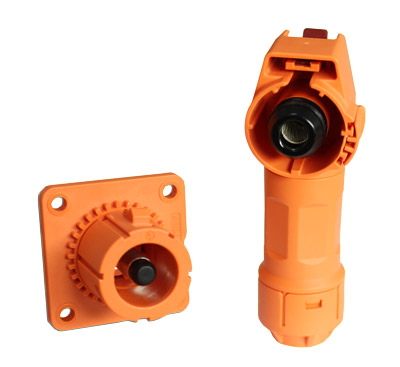

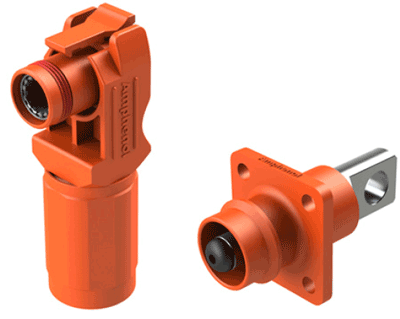

外観写真
芯数	1芯	1芯	1芯	1芯
定格電圧	1000V DC/1500V DC	1000V DC	1000V AC/DC	1500V DC
定格電流	100A～350A	120A～250A	130A～180A	200A Max.
保護等級	IP67 & IP6K9K(嵌合時)	IP67(嵌合時)、IP6K9K	IP67(嵌合時)	IP20(嵌合時)
ワンタッチ方式	プッシュボタン	ラッチ	ラッチ	レバー
2重ロック構造   （CPA）	―	●	―	―
360°回転	●	●	―	―
キーオプション （誤嵌合防止）	●	●	―	―
嵌合耐久性	100回	50回	50回	500回
使用温度範囲	-40°C～+105°C	-40°C～+125°C	-55°C～+125°C	-40°C～+140°C
適用電線サイズ	6mm²～95mm²	25mm²～70mm²	35mm²～50mm²	35mm²～50mm²
シールド対策	●	―	―	―
結線方法	圧着、ねじ式、バスバー	圧着、ねじ式、バスバー	圧着、ねじ式、バスバー	圧着、ねじ式
プラグ形状	ストレート、ライトアングル	ライトアングル	ライトアングル	ライトアングル
ハウジングカラー	オレンジ、黒、赤	オレンジ、黒	オレンジ、黒	赤、黒
