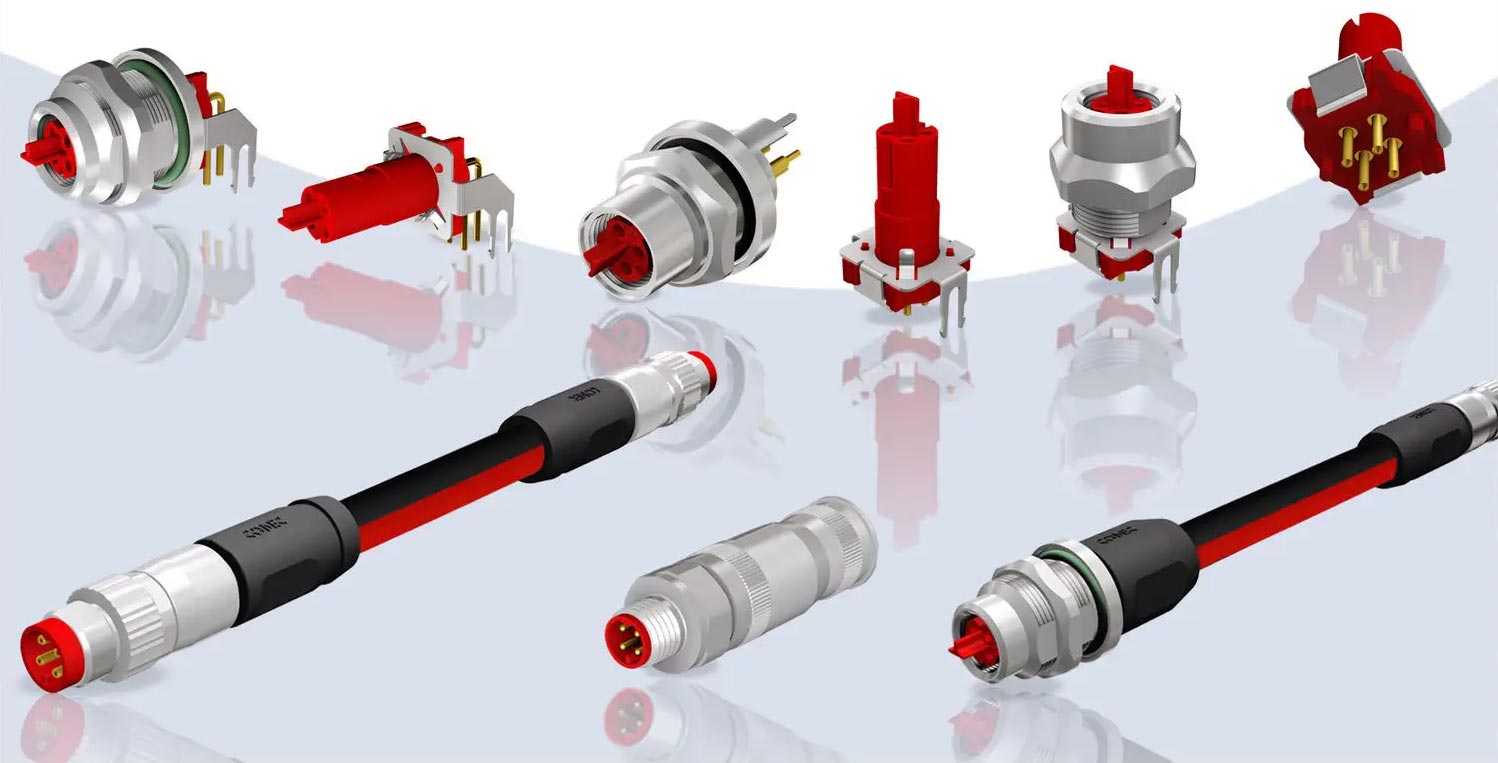

EtherCAT P対応 M8x1コネクタシリーズ
EtherCAT P対応 M8x1コネクタシリーズは、EtherCAT通信と24V電源供給を1本のケーブルで実現する画期的なソリューションです。従来の配線技術では、4芯シールド付きM8x1コネクタと標準的なEthernetケーブルによってデータ通信が行われ、電源は別ケーブルで供給されていました。EtherCAT Pは、世界的に確立・標準化されたEtherCAT技術をさらに発展させることで、超高速EtherCAT通信と24V電源供給の一体化を実現しました。
シールド付きM8x1コネクタを採用し、100Mbpsの高速通信と3Aまでの電力供給を同時に行うことで、配線の簡素化、省スペース化、コスト削減に貢献します。新たに採用されたPコーディング 注）は誤嵌合を防ぎ、安全性と信頼性を高めています。
オーバーモールドケーブル、現場組立式、基板実装タイプなど多彩なバリエーションを用意し、産業機器や制御盤内配線など幅広い用途に対応します。
注）IEC 61076-2-114に準拠した極性仕様で、誤嵌合防止のため他のM8コーディング（A、B、Dなど）と嵌合できません。
赤色のインサートとT字型のガイド構造による誤嵌合防止構造を備えています。
特長
- フィールドバス通信向けに最適な小型ソリューション
- 1本のEthernetケーブルで通信と電源を同時に供給
- データ通信（EtherCAT）＋ 24V/3A電源（Us, Up）を同一ケーブル上で実現
- 機器側での多様な取付け、接続方式に対応
- 優れた耐薬品性を備えたコネクタ材質
- IP67の高い防塵・防水性能
- 産業用途に適した堅牢性
製品仕様
| 芯数 | 4芯 |
|---|---|
| コーディング | Pコーディング |
| 定格電圧 | 50V AC / 60V DC 24V |
| 定格電流 | 4A |
| 通信規格 | ISO 11801 IEC61158 |
| 嵌合回数 | >=100 |
| 使用温度範囲 | －20 °C～＋85 °C |
製品ラインアップ
オーバーモールドタイプ
GBX・PURケーブルを使用したシールド付きのオーバーモールド加工を施しています。UL Cat 5e対応で、100 Mbps通信には主にオス-オスのパッチコードを使用します。
現場組立タイプ
オス・メスコネクタを取り揃えたストレート形状。ねじ止め、あるいは圧着結線に対応しています。
基板実装用フランジタイプ
幅広い装置接続に対応した実装バリエーションを提供します。シールド一体構造で耐環境性に優れ、配線貫通用としてPコーディング対応のオーバーモールドケーブル付きもご用意しています。
この製品についての詳しいお問合せは、こちらから。
