小径フランジ RNJは、ラック&パネルコネクタのRNJ シリーズの特性を継承し、小型軽量化したジャムナット形状の RNJコネクタです。従来のRNJ シリーズと比較して、パネル取り付け面積を平均30%削減できます。

MIL-DTL-38999 シリーズI、IIIと同等のインサート配列をご用意しており、RNJ シリーズ標準仕様のジャムナット形状、ならびにウォールマウント形状コネクタと嵌合します。コンタクトは圧着タイプ、PCテイルタイプ、ならびにスタンドオフシェルも取り揃えております。

特長

  • 小型軽量化したジャムナット形状のRNJコネクタ
  • パネル取り付け面積を平均30%削減
  • シェル、めっきオプション:
    アルミニウム合金シェル(OD色カドミウムめっき)
    アルミニウム合金シェル(ニッケルめっき)/RoHS対応
    アルミニウム合金シェル(黒色亜鉛ニッケルめっき)/RoHS対応
    ステンレススチールシェル(不動態処理)/RoHS対応
    ステンレススチールシェル(ニッケルめっき)/RoHS対応
  • ラインアップ:
    F312タイプ:圧着、標準PCテイル
    F311タイプ:圧着、標準PCテイル(安全ナット付き)
    F059タイプ:スタンドオフシェル、PCテイル
    F058タイプ:スタンドオフシェル、PCテイル(安全ナット付き)

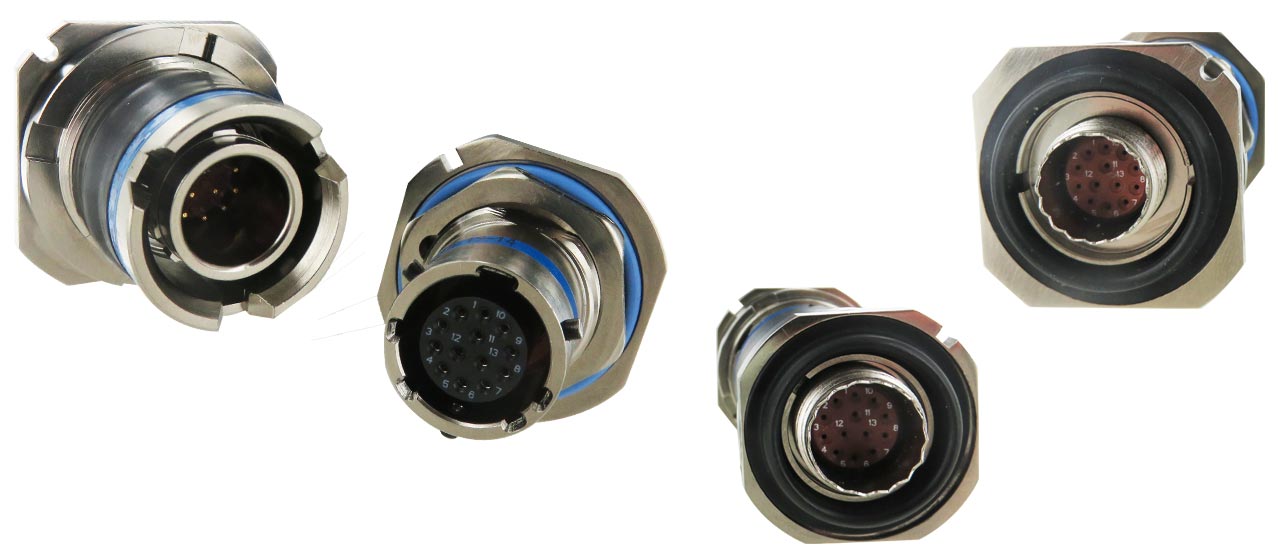

小径フランジ RNJ

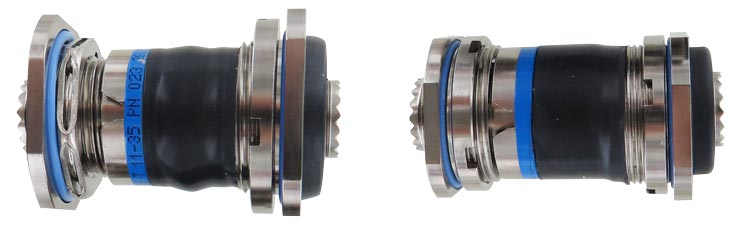

パネル取付面積の比較:RNJシリーズ vs 小径フランジ RNJ

RNJシリーズ(標準プラグ)
小径フランジRNJ(F312タイプ プラグ)
シェルサイズ RNJシリーズ(標準仕様)

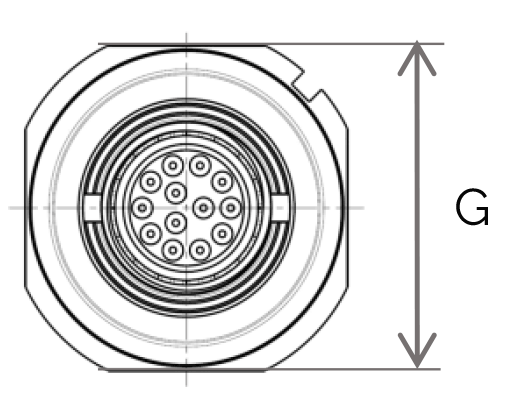

G Max.(mm)
小径フランジRNJ(F312/F059)

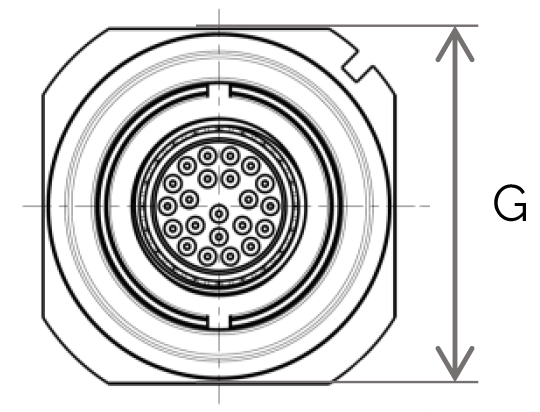

G Max.(mm)
パネル取付面積
削減率
11 32.16 27.03 -39.07%
13 35.34 31.03 -33.24%
15 38.51 34.53 -29.88%
17 41.69 38.53 -29.89%
19 46.43 41.53 -28.74%
21 49.64 44.53 -27.86%
23 52.78 47.53 -24.36%
25 54.03 50.53 -19.06%
小径フランジ RNJシリーズ カタログ
