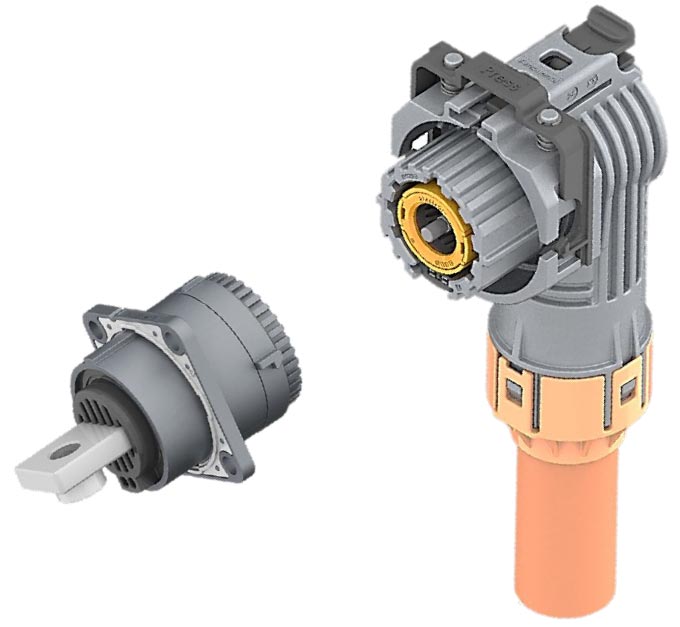

SurLok EV
SurLok EVは、より過酷な環境下における高電圧・大電流アプリケーションに対応するために開発された、SurLok Plusの上位・改良モデルです。特にロック機構部に設計改良が施されており、優れた耐振動性と接触安定性を実現。EV/HEV分野など、振動や厳しい環境条件が求められる用途でも、安定した性能を発揮します。
プラグは360°回転可能な構造を採用しており、ケーブル取り出し方向を柔軟に調整可能。最大400Aの大電流と1000V DC/ACの高電圧に対応し、50mm²～120mm²の電線サイズに適用します。
また、IP67/IP68の防塵・防水性能に加え、500時間の塩水噴霧試験にも合格しており、優れた耐環境性を備えています。
SurLok EV EMIタイプ
- 定格電流：250A Max. @50mm²
300A Max. @70mm²
350A Max. @95mm²
400A Max. @120mm² - 定格電圧：1500V DC/AC @50~60Hz （電源）
100V DC （HVIL） - コンタクトサイズ：12mm RADSOK
- 適用電線サイズ：50mm²～120mm²（LV216ケーブル）
- 結線タイプ：バスバー
- 取付穴へのカラー追加オプションあり
- 防水防塵性：IP67/IP68（1m、48時間）
IP6K9K/IP67（レセプタクル単体） - タッチプルーフ：IPXXB（非嵌合時）
IPXXD（嵌合時） - 嵌合耐久性：50回
- 塩水噴霧：500時間
- EMIシールド
- キーコード（誤嵌合防止用）：A/B/C/D
- 2 重ロック構造（CPA）
SurLok EV 非EMIタイプ
- 定格電流：50A～400A
- 定格電圧：1000V DC
- 耐電圧：5000V AC
- コンタクトサイズ：3.6mm、5.7mm、8.0mm、10.3mm、12mm RADSOK
- 防水防塵性：IP67/IP6K9K（嵌合時）
IP67/IP68（非嵌合時） - キーコード（誤嵌合防止用）：1(20°)、2(30°)、3(45°)
