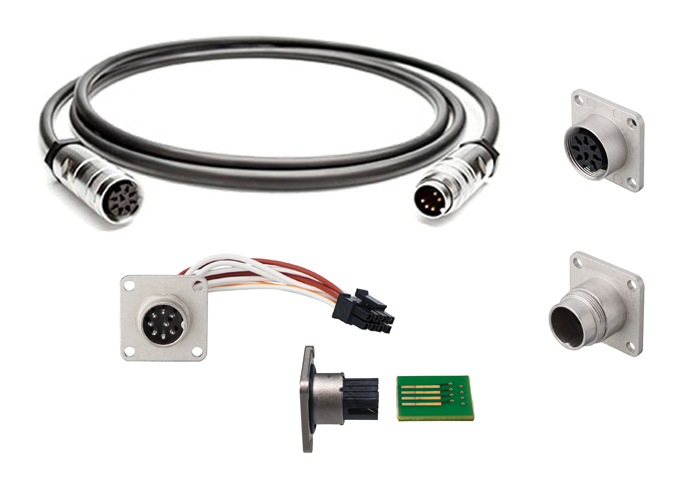

AISG規格、LTE/5G アンテナ用コネクタ

  • 圧着
  • PCB
  • 半田

 AISG規格、4G/LTEアンテナ用コネクタ

アンフェノールのAISG規格コネクタは、世界で最も多く使用されている、LTE/5G アンテナ用コネクタです。IEC60130-9 規格がベースとなっており、2002年に発売以来世界100ヶ国以上に、2,000万個以上の出荷実績があります。

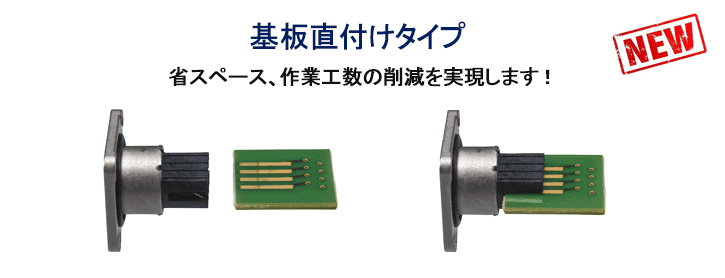

豊富な種類のレセプタクルコネクタを取り揃えており、世界標準のフランジタイプ、リアもしくはフロントマウントのジャムナットタイプ、テーピングを容易に施工できるロングシェルタイプ、さらに作業工数を大幅に削減する基板直付けタイプがあります。

LTE/5G アンテナ用コネクタは、プラグ、レセプタクルともケーブルアセンブリでのご提供となっており、徹底した品質管理のもとアンフェノールジャパンが責任をもってお届けします。

特長

  • 豊富なタイプのレセプタクル
    -4穴フランジ、リア/フロントのジャムナット、ロングシェル、基板直付けタイプ
  • 標準8芯のほか、12芯、14芯も供給可能
  • 防水性IP67
  • 耐塩水噴霧性、耐UV性
  • コンタクトは銀めっき、金めっきあり
  • 500回の嵌合保証(銀めっき500回、金めっき1000回)
  • 結線は、圧着、半田両方有り
  • プラグは内部ストレインリリーフ及びケーブルグランド有り
  • 使用温度、-40℃~+85℃
  • UL認証有り
  • RoHS対応
  • IEC60130-9準拠の圧着式コネクタ
  • ケーブルアセンブリでのご提供も可能
  • RET、TMAなどアンテナ用コネクタの使用実績No.1
AISG規格コネクタ カタログ AISGコネクタ紹介

豊富なレセプタクル

世界標準タイプのレセプタクルピン
世界標準タイプの
レセプタクルピン
ロングシェルタイプのレセプタクルピン
ロングシェルタイプの
レセプタクルピン
世界標準タイプのレセプタクルソケット
世界標準タイプの
レセプタクルソケット
ロングシェルタイプのレセプタクルソケット
ロングシェルタイプの
レセプタクルソケット
ジャムナットピン(リアマウント)
ジャムナットピン
(リアマウント)
ジャムナットピン(フロントマウント)
ジャムナットピン
(フロントマウント)
ジャムナットソケット(リアマウント)
ジャムナットソケット
(リアマウント)
ジャムナットソケット(フロントマウント)
ジャムナットソケット
(フロントマウント)

(AISGコネクタは8芯です)

アンフェノールのAISGレセプタクルコネクタ使用例

RETコントローラ
RETコントローラ
内蔵RET
内蔵RET

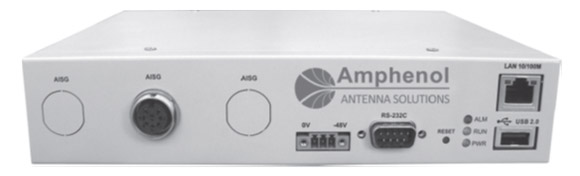

AISGモデム
AISGモデム
AISGデバイスコントローラ
AISGデバイスコントローラ
