産業用コネクタを性能で選ぶ

アンフェノールの代表的な産業用コネクタ32種類を下表にまとめました。
各製品の画像をクリックすると、詳細ページをご覧いただけます。

防水性：嵌合時　RoHS：○・・・標準対応　△・・・オプションで対応　×・・・非対応
シリーズ名 防水性 シェル材質 嵌合方式 芯数 電流(1本あたり) 適用電線サイズ 結線 RoHS

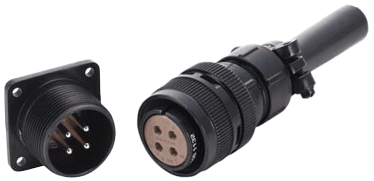

A/MSA/MS - メタル ねじ 3,4,5,6,7,8,9,10,
14,17,19,20,22,
24, 26,35,37,48		 13A,23A,46A MAX 8mm2 半田 ○

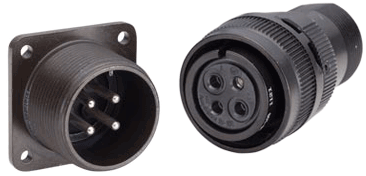

DLDL IP67 メタル ねじ 3,4,6,7 13A,23A,46A,80A MAX 22mm2 半田 ○

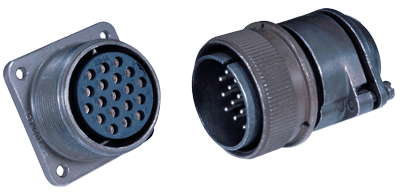

MS5015MS5015 IP67 メタル ねじ 1,2,3,4,5,6,7,8,
9,10,11,12,13,
14,15,16,17,19,
20,22,23,24,26,
30,31,34,35,37,
47,48,54,85,104,
他		 13A,23A,46A,80A,
150A,225A		 MAX 100mm2 半田 ○

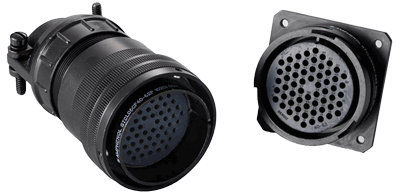

GTGT IP67 メタル バヨネット 1,2,3,4,5,6,7,8,
9,10,11,12,13,
14, 15,16,17,19,
20,22, 23,24,26,
30,31,34, 35,37,
47,48,54,85,他		 13A,23A,46A,80A,
150A,250A		 MAX 100mm2 半田/
圧着		 △

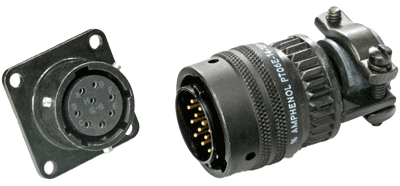

PTPT IP67 メタル バヨネット 2,3,4,5,6,8,10,
11, 12,15,16,18,
19,21, 23,24,25,
26,27,30, 32,34,
36,39,41,55,61		 7.5A,13A MAX 1.25mm2 半田/
圧着		 △

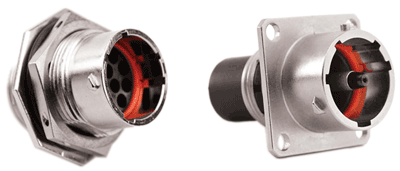

RTRT IP67 メタル バヨネット 1,3,4,6,8,9,10,
12, 19,23,26,28,
32,35, 38,48		 5A,7.5A,13A,23A,
45A,65A, 86A,120A,
130A,180A,250A,300A		 MIN 0.05mm2
～
MAX 95mm2		 圧着 ○

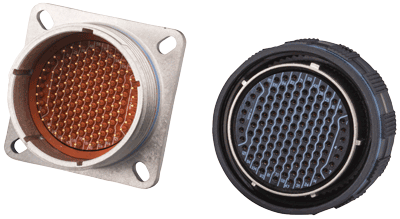

MLTCMLTC IP67 コンポジット 三条ねじ
(トライスタート)		 1,2,3,4,5,6,8,
10, 11,13,16,18,
19, 21,22,26,30,
32,37, 39,41,42,
43,46,55,61,66,
79,100,128		 5A,7.5A,13A,23A,
46A,80A		 MIN 0.08mm²
～
MAX 22mm²		 圧着 ○
RTS シリーズRTS シリーズ IP67/69K 樹脂 バヨネット 3,4,6,7,8,9,10,
12,19,23,26,32		 5A,7.5A,13A,45A MIN 0.08mm²
～
MAX 5.5mm²		 圧着 ○

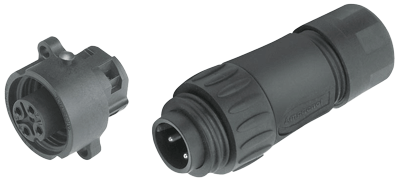

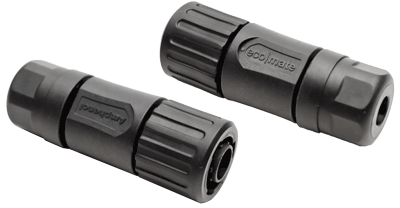

eco|mateeco|mate IP67 樹脂 ねじ 4,7 13A,16A MAX 2.5mm2 圧着/
ねじ止め/
半田		 ○

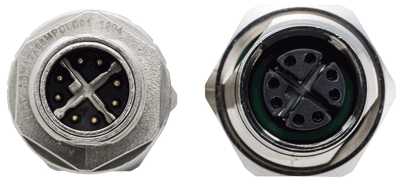

M12M12 IP67 メタル/樹脂 ねじ 3,4,5,6,8,10,12 1.5A～4A
SおよびTコードは
12A Max		 半田:Max 0.35mm²

ねじ止め:
MIN 0.35mm²
～
Max 1.5mm²		 半田/
ねじ止め		 ○

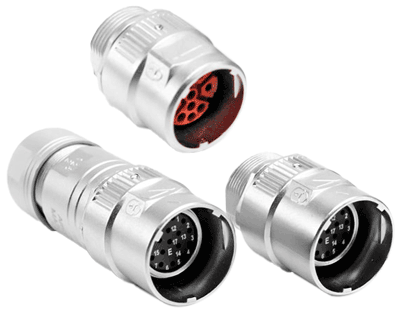

M23/M40M23/M40 IP67 メタル ねじ/
クイック嵌合		 6,8,9,12,16,
17,19		 7A,9A,10A,28A,
30A,75A		 MIN 0.12mm2
～
MAX 16mm2		 圧着 ○

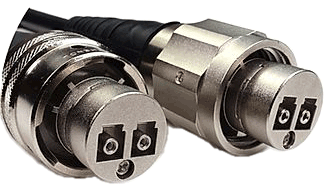

PT/LCPT/LC IP67 メタル ねじ/
バヨネット		 2 標準のLCパッチコードを使用 -

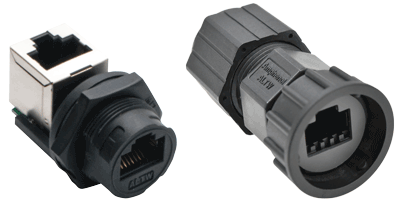

RCPRCP IP67 メタル/樹脂 バヨネット 1 標準のLANケーブル（パッチコード）を使用 ○

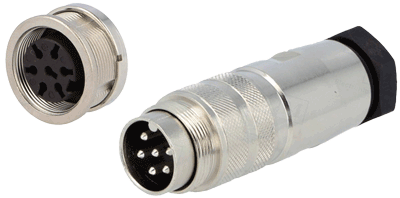

C091A/B/DC091A/B/D IP40～
IP68/IP69K		 メタル/樹脂 ねじ/
バヨネット		 2,3,4,5,6,7,
8,12,14		 3A,7A,10A MIN 0.09mm²
～
MAX 1.00mm²		 半田/
圧着		 ○

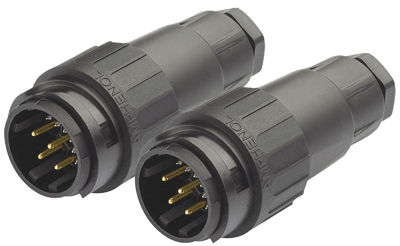

C16-3C16-3 IP65 樹脂 バヨネット 3,4,5,6,9,13,
15,16,18,20 		5A,10A,12A,16A,
21A,23A,36A		 MAX 6mm2 圧着/
ねじ止め		 ○

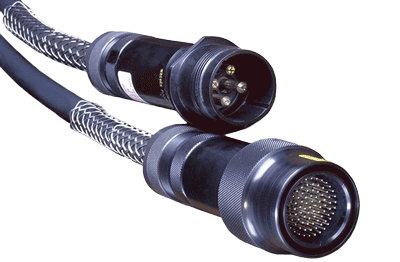

Star-Lineスターライン IP68/69K メタル ２条ねじ 1,3,4,5,6,7,8,
9,10,12,14,15,
16,17,18,19,20,
21,22,26,27,29,
37,38,42,46,47,
50,55,58,60,61,
62,64,68,72,75,
81,90,100,143		 13A,23A,46A,80A,
150A,900A,1135A,
1500A		 MIN 0.75mm2
～
MAX 400mm2		 半田/
圧着/
気圧端子		 ○

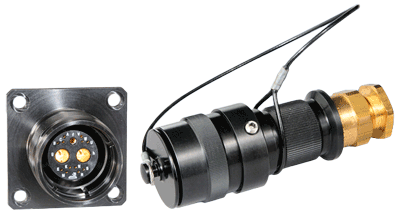

Amphe-EXアンフェ-EX IP68/69K メタル ２条ねじ 2,3,4,6,7,10,12,
13,15,19,22,26,
37,39,41,55,66,
79		 5A,7.5A,13A,23A,
33A		 MIN 0.14mm2
～
MAX 5.5mm2		 圧着 ○

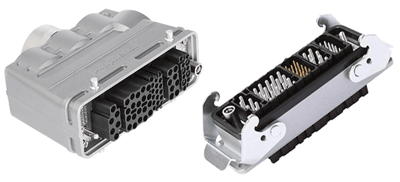

C146C146 IP67 メタル レバー 1,3,4,6,7,8,10,
15,16,17,18,20,
24,25,32,40,42,
46,64,72,108,
128,280, 他		 10A～650A MIN 0.14mm2
～
MAX 150mm2		 圧着/
ねじ止め/
PCB		 ○

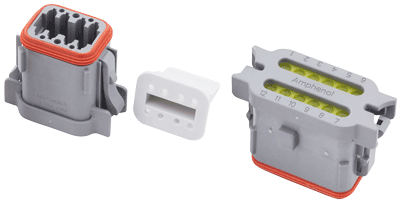

ATAT IP67 樹脂 ラッチ 2,3,4,6,8,12 13A MIN 0.5mm2
～
MAX 2mm2		 圧着 ○

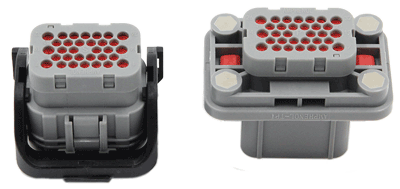

HCHC IP68 樹脂 レバー 32 13A Max.(電源)/
5A Max.(信号)		 0.8～2mm²(電源)/
0.5～0.3mm²(信号)		 圧着 ○

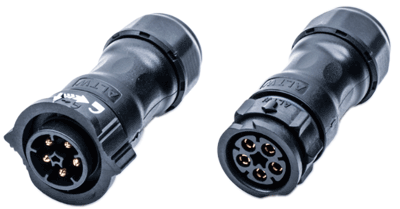

X-lokX-lok IP68 樹脂 プッシュロック 2,3,4,5,6,8,9,
10,12,14,18		 2A,5A,10A,20A,他 お問い合わせ下さい 半田/圧着 ○

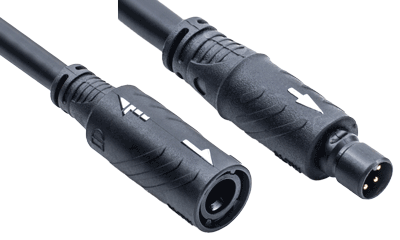

HS-lokHS-lok IP68 樹脂 プッシュプル 2,3,4,5,6 2A,5A,他 お問い合わせ下さい 半田 ○
AUAU IP67 樹脂 バヨネット/
ねじ/
プッシュロック		 2,3,4,5,6 2A,5A お問い合わせ下さい 半田/
圧着/
PCB/
ねじ止め		 ○

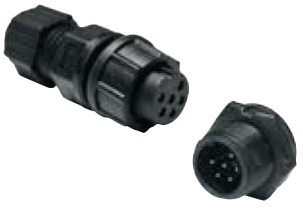

BUBU IP67 樹脂 バヨネット/
ねじ/
プッシュロック		 2,3,4,5,6,7,
8,10,12		 2A,5A お問い合わせ下さい 半田/
圧着/
PCB/
ねじ止め		 ○

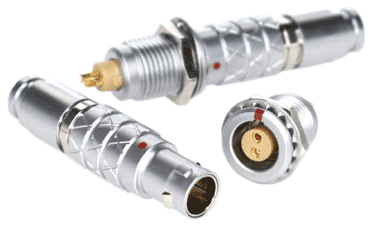

FLOFLOS IP50/IPX8 メタル プッシュプル 2,3,4,5,6,7,8,
9,10,12,14,16,
18,19,26,32		 1.5A～50A MIN 2.2mm²
～
MAX 9.2mm²		 半田/
圧着/
PCB		 ○

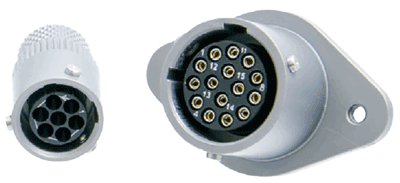

Micro BMicro B IP54/
IP67(ケーブルグランド装着時)		 メタル バヨネット 4,6,7,10,15,23 3A,7.5A,13A MIN 0.14mm²
～
MAX 1.25mm²		 圧着 ○

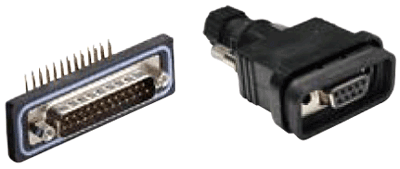

SDBSDB IP67(レセプタクル)/IP68(プラグ) メタル ねじ 9,15,25,26,37,
44,50,62,78		 2A,5A お問い合わせ下さい 半田/
圧着/
PCB		 ○

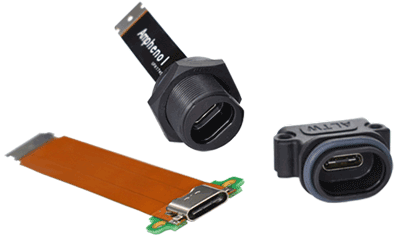

USB typeCUSB typeC IP67 メタル/樹脂 スナップイン/
ねじ		 24 3A,5A お問い合わせ下さい お問い合わせ下さい ○

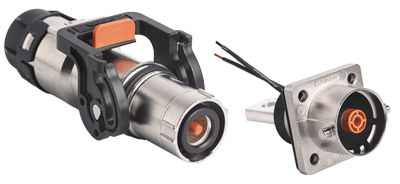

PowerLokPowerLok IP67 メタル レバー/
プッシュロック		 1,2,3 90A,120A,150A,
200A,250A,300A,
400A,450A,500A		 MIN 16mm²
～
MAX 150mm²		 圧着 ○

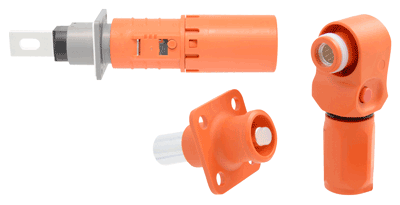

Surlok PlusSurlok Plus IP67 樹脂 プッシュロック 1 100A,120A,150A,
200A,250A,300A,
350A		 MIN 16mm²
～
MAX 95mm²		 圧着/
ねじ式/
バスバー		 ○

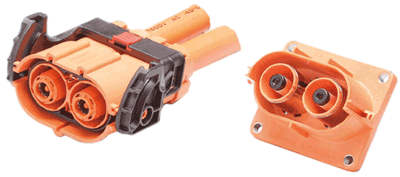

HVCHVC IP67 樹脂 レバー 1,2,3,4 12A,20A,30A,32A,
40A,45A,50A,55A,
60A,80A,125A,150A,
180A,220A,280A,他		 MIN 2.5mm²
～
MAX 70mm²		 圧着 ○

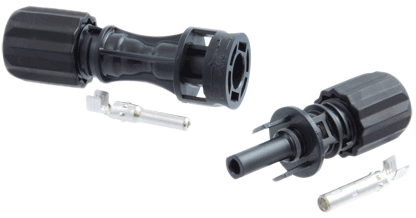

H4H4 IP68 樹脂 スナップイン 1 15A～30A MIN 2.5mm2
～
MAX 6.0mm2		 圧着 ○
