VITA66 シリーズ
VITA66 はVPX プラットフォームに対応した光コネクタで、ドータカードおよびバックプレーンに搭載することでカード間の光通信を実現します。VITA46/48、60 により規格化されているVPX コネクタと同一基板に実装して使用できるよう嵌合高さが調整されています。

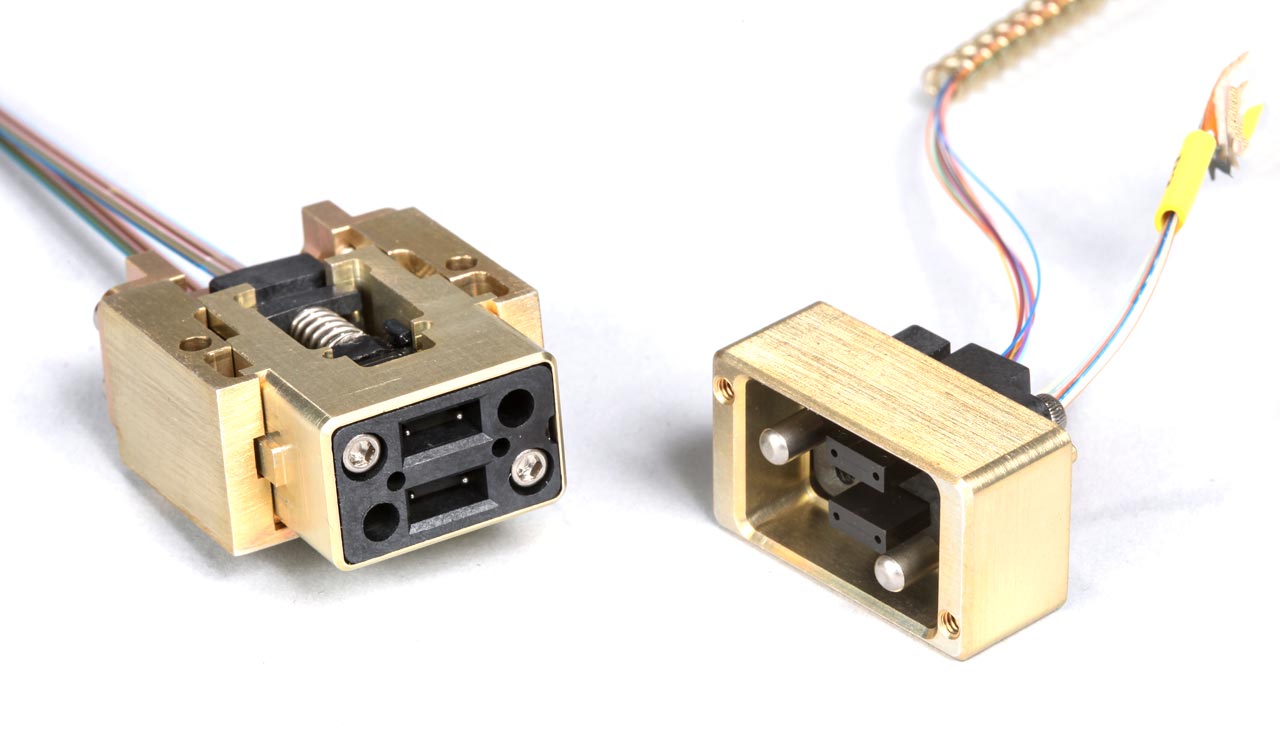

メタルハウジングに取り付けられたガイドピンとMT フェルールに組み込まれたガイドピンが確実なアライメントを保証し、ドータカード側に組み込まれたスプリングが厳しい環境下で確実な接続を保証します。
品番構成について
各品番をクリックしていただくと、該当品番の外形寸法図をご覧いただけます。
| ドーターカードタイプ | バックプレーンタイプ | |
|---|---|---|
| 標準タイプ（MT フェルール 2個） | 10-504637-004 | 10-504639-002 |
| 高密度タイプ（MT フェルール 4個） | 10-504637-010 | 10-504639-008 |
| 特殊タイプ（MT フェルール 2個） | 10-504637-013 | 10-504639-011 |
| ドーターカードタイプ | バックプレーンタイプ | |
|---|---|---|
| 標準タイプ（MT フェルール 1個） | 10-504637-008 | 10-504639-006 |
| 高密度タイプ（MT フェルール 2個） | 10-504637-009 | 10-504639-007 |
| 特殊タイプ（MT フェルール 1個） | 10-504637-012 | 10-504639-010 |
| 特殊タイプ（MT フェルール 2個） | 10-504637-011 | 10-504639-009 |
